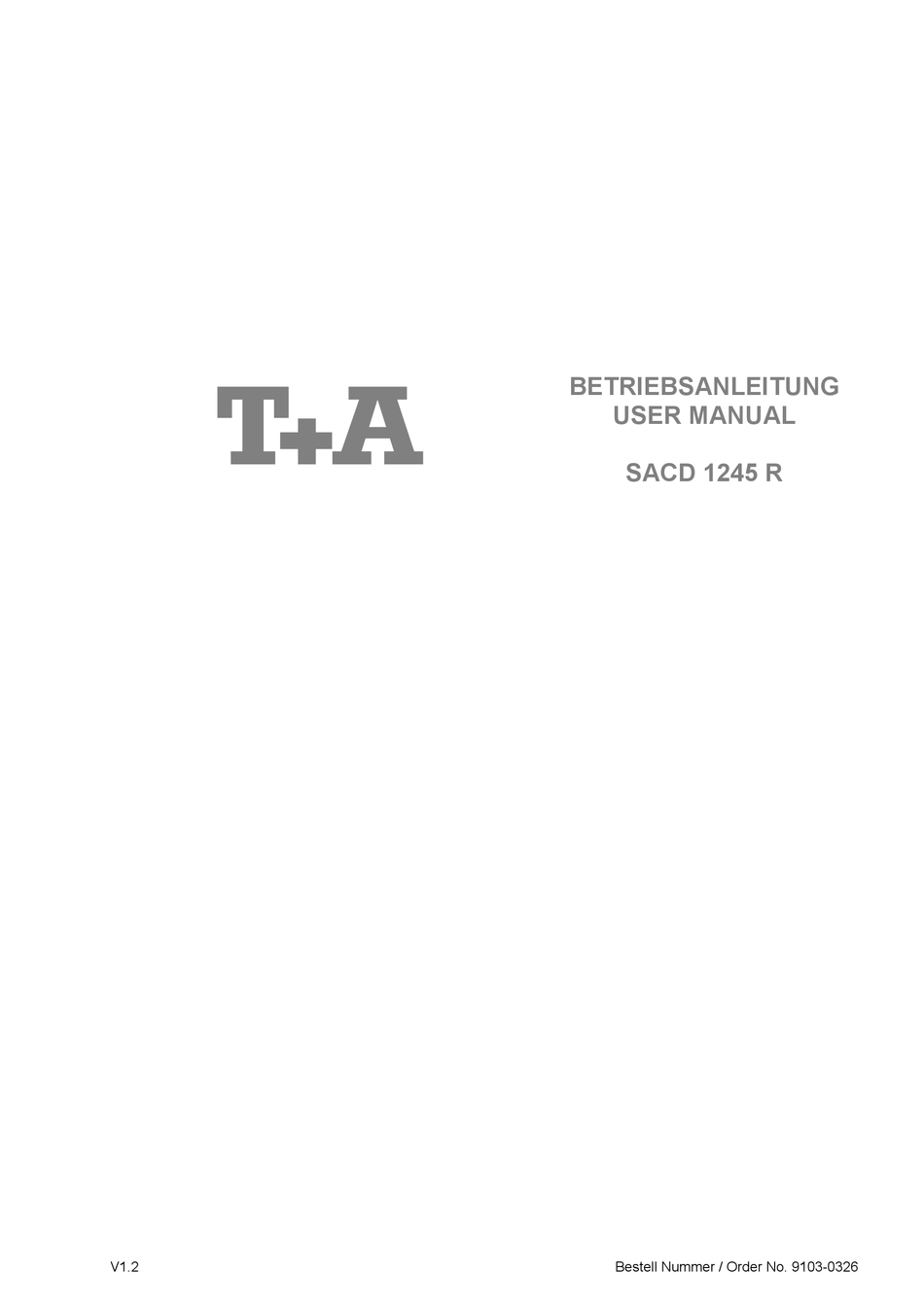

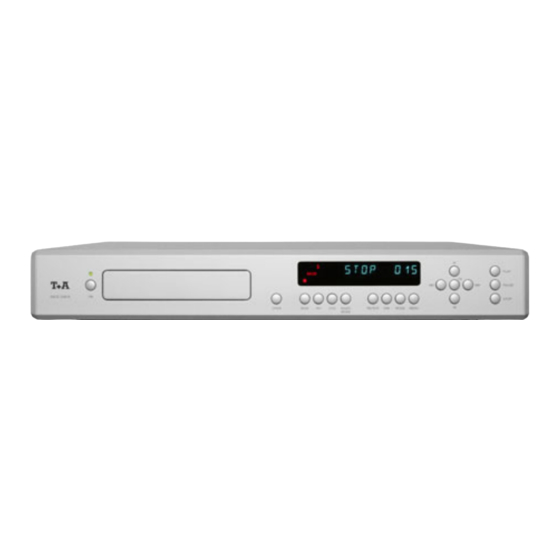

- Seite 1 BETRIEBSANLEITUNG USER MANUAL SACD 1245 R V1.2 Bestell Nummer / Order No. 9103-0326...
- Seite 3 Seite / Page Deutsch ......................4 English ....................... 30 Anhang / Appendix: Technische Daten / Technical specifications ... 55...
- Seite 4 Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen SACD 1245 R haben Sie ein Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musiklieb- habers oberste Priorität eingeräumt wurde.
- Seite 5 WICHTIG! VORSICHT! Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, dürfen weder irgendwelche Abdeckungen entfernt noch versucht werden, sich zum Geräteinneren Zugang zu ver- schaffen. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden. Die folgenden Warnungsetiketten sind am Gerät angebracht: An der Rückseite des Gerätes CLASS 1...
-
Seite 7: Inhaltsverzeichnis
Anschlusselemente an der Rückseite .................... 16 Aufstellung des Gerätes ......................... 17 Verkabelung ........................... 18 Anschluss-Schemata • SACD 1245 R am PA 1535 R ..................... 19 • SACD 1245 R an einem Fremdverstärker .................. 20 Sicherheitshinweise ........................21 Bestimmungsgemäßer Gebrauch ....................22 Batteriewechsel .......................... -
Seite 8: Bedienelemente Der Frontseite
Stimmen durchaus in der Lage, die absolut richtige Hinweis: Phasenlage zu erkennen. Ist der SACD 1245 R innerhalb einer 'R'-Anlage an einen Vor- / Vollverstärker bzw. Receiver angeschlossen, so Da jedoch bei einigen Aufnahmen die Absolutphase nicht kann er über die Fernbedienung mit dem Taster ... -
Seite 9: Displayfenster
Displayfenster lungen gestattet. Das Display schaltet nach ca. 4 Sekunden automatisch wieder auf den gewählten Helligkeitswert zu- Alle Anzeigeelemente des SACD 1245 R sind in einem rück. Aus diesem Grund wird auch ein neu gewählter Hellig- übersichtlichen Displayfenster zusammengefasst: keitswert erst nach ca. 4 Sekunden wirksam. -
Seite 10: Fernbedienung Des Sacd 1245 R
Fernbedienung des SACD 1245 R Allgemeines Der SACD 1245 R erhält seine Fernbedienungsbefehle über das R –Mastergerät (Verstärker oder Surround- LINK Der SACD 1245 R kann mit der Fernbedienung F6, F12 receiver). Er wird mit dem -Taster eingeschaltet oder mit der Systemfernbedienung F1 bedient werden. - Seite 11 Gerät in Standby schalten Fernbedienung auf HiFi-Bedienung schalten Gerät einschalten, CD als Programmquelle wählen ...
-
Seite 12: Bedienung Des Sacd 1245 R
Bedienung des SACD 1245 R Einschalten Anwählen eines Titels Den -Taster an der Gerätevorderseite drücken. 1.) Anwahl über Sprungtaster Die grüne Kontroll-LED über dem Taster und das Sie können CD-Titel anwählen, indem Sie den Vor- Gerätedisplay leuchten auf. Das Gerät ist nun betriebs- wärtstaster ... -
Seite 13: Memo-Programm Erstellen
MEMO-Programm erstellen Erläuterung: Die Titelnummer blinkt einmal zur Bestätigung, dass dieser Titel jetzt als erster Titel im MEMO-Programm In einem MEMO-Programm können bis zu 30 Titel einer aufgenommen wurde. Alle weiteren Titel in gleicher CD in beliebiger Reihenfolge gespeichert werden, z. B. Weise anwählen und durch Antippen des Tasters ... -
Seite 14: Besonderheiten Bei Sacd, Kompatibilität Mit Bespielbaren Medien
(SACD) SACDs Es gibt drei SACD Disc-Typen: Single Layer, Double Der SACD 1245 R kann sowohl die CD- als auch die Layer und Hybrid. Die Hybrid Disk enthält sowohl ein SACD Spur einer Hybrid Disk wiedergeben. Nach dem Super Audio CD als auch ein normales Standard-Audio Einlesen wird immer automatisch die SACD Spur ange- CD Layer. -
Seite 15: Installation Inbetriebnahme Sicherheitshinweise
Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten. -
Seite 16: Anschlusselemente An Der Rückseite
Ausgangsfilter Beide Buchsen sind gleichwertig - eine beliebige der SACD 1245 R. Hier kann die Frequenzbandbreitenum- schaltung (Schalter 'WIDE' an der Front) außer Betrieb beiden Buchsen dient als Eingang, die andere ist dann als Ausgang zum nächsten R Gerät zu verwenden. -
Seite 17: Aufstellung Des Gerätes
Aufstellung des Gerätes Packen Sie den SACD 1245 R vorsichtig aus und heben Beim Einbau in Regale oder Schränke ist dafür zu Sie die Originalverpackung sorgfältig auf. Der Karton und sorgen, dass durch eine ausreichende Luftzirkulation die das Verpackungsmaterial sind speziell für dieses Gerät Wärme des Gerätes abgeführt werden kann. -
Seite 18: Verkabelung
Wiedergabequalität unserer Geräte in vielen stärke und schalten Sie die Anlage ein. Fällen nochmals gesteigert werden. Das Display des SACD 1245 R sollte nun aufleuchten Zu allen Fragen rund um die Verkabelung berät Sie gern und das Gerät kann bedient werden. -
Seite 19: Sacd 1245 R Am Pa 1535 R
Der Player wird mit der Fernbedienung durch Drücken des Quellenwahltasters eingeschaltet. anlage betrieben, muss Fernbedienungs- empfänger E 2000 (optionales Zubehör) RC-IN-Buchse angeschlossen werden, um das Gerät fernbedienen zu können. Anschluss-Schema 1: SACD 1245 R am PA 1530 R * optionales Zubehör... -
Seite 20: Sacd 1245 R An Einem Fremdverstärker
Anschluss-Schema 2: SACD 1245 R an einem Fremdverstärker * optionales Zubehör... -
Seite 21: Sicherheitshinweise
Sicherheitshinweise Alle in diesem Gerät verwendeten Bauteile entsprechen Wie alle Elektrogeräte so sollte auch dieses Gerät nicht den geltenden deutschen und europäischen Sicherheits- unbeaufsichtigt betrieben werden. Es ist darauf zu normen und –standards. achten, dass es für kleine Kinder unerreichbar ist. Eine genaue Qualitätsprüfung aller Materialien, die ... -
Seite 22: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Gerätezulassung und Konformität mit EG-Richtlinien Das Gerät ist ausschließlich zur Ton- und / oder Bild- wiedergabe im Heimbereich in trockenen Räumen unter Das Gerät entspricht im Originalzustand allen derzeit Berücksichtigung aller in dieser Anleitung gemachten gültigen deutschen und europäischen Vorschriften. Es ist Angaben bestimmt. -
Seite 23: Begriffserläuterungen Und Wissenswertes
Handhabung einige Regeln zu beachten sind: messer und entsprechend kürzerer Abspielzeit. Der SACD 1245 R ist in der Lage, Single CDs abzuspielen. • Die Oberfläche einer CD darf nur mit Zum Einlegen einer Single CD befindet sich in der einem weichen, trockenen Tuch ge- Schublade des Gerätes eine kreisförmige Vertiefung. -
Seite 24: Technische Beschreibung Oversampling (Ovs)
– d. h. für jede Sekunde Musik stehen 44100 Durch Kürzung der Filterlänge (geringere Koeffizienten- Abtastwerte pro Kanal zur Verfügung. Im SACD 1245 R zahl) werden die Zeitbereichsfehler verringert. Allerdings werden die von der CD gelesenen Audiodaten, bevor sie im nimmt auch die Linearität des Frequenzgangs etwas ab... -
Seite 25: Sacd Betrieb
Standard OVS SACD Betrieb Dieses Filter bewirkt eine leichte Bandbreitenbegrenzung Die CD und SACD unterscheiden sich grundsätzlich in und ist universell mit fast allen Verstärker / Lautsprecher Ihrer Datenstruktur. Kombinationen gut geeignet. Für eine CD Aufzeichnung wird bei der Aufnahme das analoge Signal im Rahmen der Digitalisierung zunächst hochfrequent abgetastet und dann auf eine Bandbreite von ca. -
Seite 26: Betriebsstörungen
Gerät schaltet nicht ein (grüne Leucht- Audio-Eingangsbuchsen des Vor- / Vollver- diode bleibt dunkel). stärkers oder Receivers überein. Ursache: Netzkabel nicht richtig angeschlossen. Abhilfe: Den SACD 1245 R an den richtigen Abhilfe: Überprüfen und fest einstecken. Eingang anschließen. Störung: Das Gerät reagiert nicht auf Tasterbe- Störung:... - Seite 27 Störung: Nach dem Schließen der Schublade Störung: overheat overheat overheat overheat Anzeige, Wiedergabe lässt sich die Disc nicht abspielen. stoppt. Ursache 1: Disc nicht richtig eingelegt. Ursache: Gerät überhitz durch zu geringe Luftzu- fuhr. Abhilfe: Disc zentrisch einlegen, die Beschriftung weist nach oben.
- Seite 29 English...
- Seite 30 Welcome. We are delighted that you have decided to purchase a product. With your new SACD 1245 R you have acquired a top-quality piece of equipment which has been designed and developed with the wishes of the audiophile music lover as absolute top priority.
- Seite 31 IMPORTANT! CAUTION! This product contains a laser diode of higher class than 1. To ensure continued safety, do not remove any covers or attempt to gain access to the inside of the product. Refer all servicing to qualified personnel. The following caution label appear on your device: Rear panel CLASS 1 LASER PRODUCT...
- Seite 33 Setting up the DVD player ......................43 Wiring ............................. 44 Wiring diagrams • SACD 1245 R connected to PA 1535 R ..................45 • SACD 1245 R connected to a non- amplifier ............... 46 Safety notes ........................... 47 Approved usage ..........................48 Fitting new batteries ........................
-
Seite 34: Front Panel Controls
60 kHz (normal mode) or 100 kHz ('WIDE' mode). Selects the audio playback mode A security switch at the back panel of the SACD 1245 R • When the disc is stopped this button chooses between must be set to the 'WIDE ENABLE' to allow the wide the CD or SACD layer of hybrid SACDs. - Seite 35 Read and follow all instructions given resume playback after a pause. in chapter Setting up the SACD 1245 R. Please do not place the SACD 1245 R directly on top of other hot devices like amplifiers etc.
-
Seite 36: Remote Control Of The Sacd 1245 R
F6 and F12 or with the system control Note: On the following diagrams all buttons used for the control If there is no master unit present, the SACD 1245 R can '. All other of the SACD 1245 R are marked '... - Seite 37 Switches the SACD player to stand-by Switch to HiFi control Switches the player on, selects SACD1245R as program source ...
-
Seite 38: Operating The Sacd 1245 R
until you reach the desired point. For Stereo playback (CD /SACD) switch ON your HiFi system and select the audio input the SACD 1245 R is 2.) Selecting track - direct numeric input connected to. It is also possible to select a CD track by entering the number of the section using the numeric buttons (... -
Seite 39: Creating A Memo Program
Creating a MEMO program Explanation: The title number flashes once to confirm that this track has now been accepted as the first track in the MEMO A MEMO program can store up to 30 tracks of a CD in program. Select all the other tracks you wish to include in any sequence, e.g. -
Seite 40: Listening To Sacd, Compatibility With Recordable Media
It exist three types of SACD discs: single layer, double layer and hybrid discs. The hybrid discs contain a The SACD 1245 R can play back both of the SACD and standard CD and a SACD layer. the CD layer of these discs. Switching between CD and SACD layer is accomplished by pressing the ... -
Seite 41: Installation, Using The Unit For The First Time
Installation Using the unit for the first time Safety notes This chapter describes all the matters of fundamental importance for setting up and operating your DVD player. This information is not relevant to your daily handling of the system, but should still be read and noted carefully before using the machine for the first time. -
Seite 42: Back Panel Connections
- either of the two Switch for the analogue high frequency output filter of the sockets can serve as input, while the other can then be SACD 1245 R. With this switch the bandwidth selection used as output to the next R device. -
Seite 43: Setting Up The Dvd Player
Setting Up the SACD 1245 R Carefully unpack the SACD 1245 R and store the original When installing the unit on a shelf or in a cupboard it is packing materials carefully. The carton and packing are essential to provide an adequate flow of cooling air, to... -
Seite 44: Wiring
'POWER FOUR' mains lead, the ready-made The integral screen of the SACD 1245 R should now light 'POWER LINE' mains lead with integral wrap-around up, and the player should respond to control commands. -
Seite 45: Sacd 1245 R Connected To Pa 1535 R
The player is switched ON by pressing the If the SACD 1245 R is to be operated in a non- system, the E 2000 remote control receiver must be con- source button. nected to the RC-IN socket if you wish to remote-control the player. -
Seite 46: Sacd 1245 R Connected To A Non- Amplifier
Wiring diagram 2: SACD 1245 R connected to a non- amplifier * optional accessories... -
Seite 47: Safety Notes
Safety notes All components used in this device meet the current This device should never be used without proper German and European safety norms and standards. For supervision. The machine should be set up well out of the your own safety please be sure to read right through reach of small children. -
Seite 48: Approved Usage
Approved usage Device approval and conformity with EC directives This device is designed exclusively for reproducing sound and/or pictures in the domestic environment. It In its original condition the unit meets all currently valid must be operated in a dry indoor room which meets all German and European regulations. -
Seite 49: Explanation Of Terms, Useful Information
• CDs should not be heated or bent. Choose a storage site that fulfils these requirements. DSP (Digitaler Signal Prosessor) The SACD 1245 R features a freely programmable signal processor. A DSP can process digital signals in any way, and that is why they allow better oversampling rates than standard modules. -
Seite 50: Technical Description Oversampling
Bezier processes the Bezier interpolator plus IIR filter (OVS 2) in the SACD 1245 R in addition to the pure Bezier process (OVS 3), together with two variants of the standard process (standard OVS FIR filter and OVS 1). -
Seite 51: Sacd Operating
SACD system. To get the best possible performance out of your HiFi system, the SACD 1245 R offers analogue and digital signal processing means to tailor the analogue output signal exactly to the requirements of your amplifier and speakers. -
Seite 52: Trouble-Shooting
Cause: Mains lead not connected correctly. pre-amplifier, integrated amplifier receiver. Remedy: Check connection, push in firmly. Remedy: Connect the SACD 1245 R to the correct input. Problem: Machine does respond when buttons are pressed. Problem: Loud hum from the loudspeakers. - Seite 53 Cause 2: Disc soiled. do not place the SACD 1245 R on top of Remedy: Carefully clean the disc by wiping with a hot equipment like amplifiers or surround soft cloth from the centre to the edge.
-
Seite 55: Technische Daten
Technische Daten / Specification Laufwerk / Mechanism: engtoleriertes Linearlaufwerk / high precision linear tracking drive GaAlAs Halbleiterlaser / GaAlAs semiconductor laser: 785 nm / 10 mW (CD) 650 nm / 7 mW (SACD) Formate / Media Formates CD, CD-R, CD/RW, SACD Stereo Audio Section Ausgangspegel / -impedanz Output level / -impedance:... - Seite 56 elektroakustik GmbH & Co. KG Herford Deutschland Germany...
