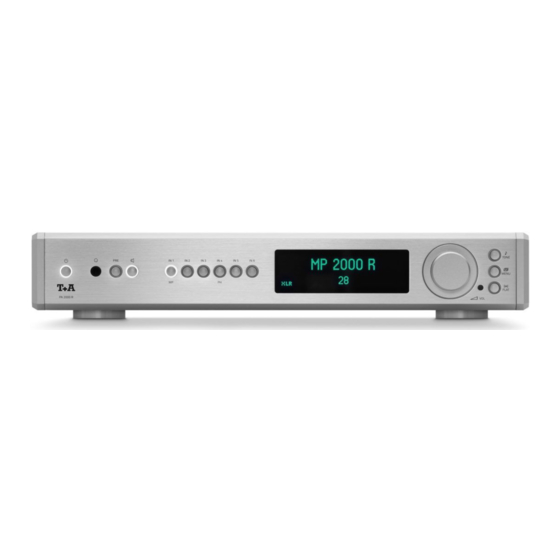

T+A PA 2000 R Betriebsanleitung
R-series
Verwandte Anleitungen für T+A PA 2000 R
Inhaltszusammenfassung für T+A PA 2000 R

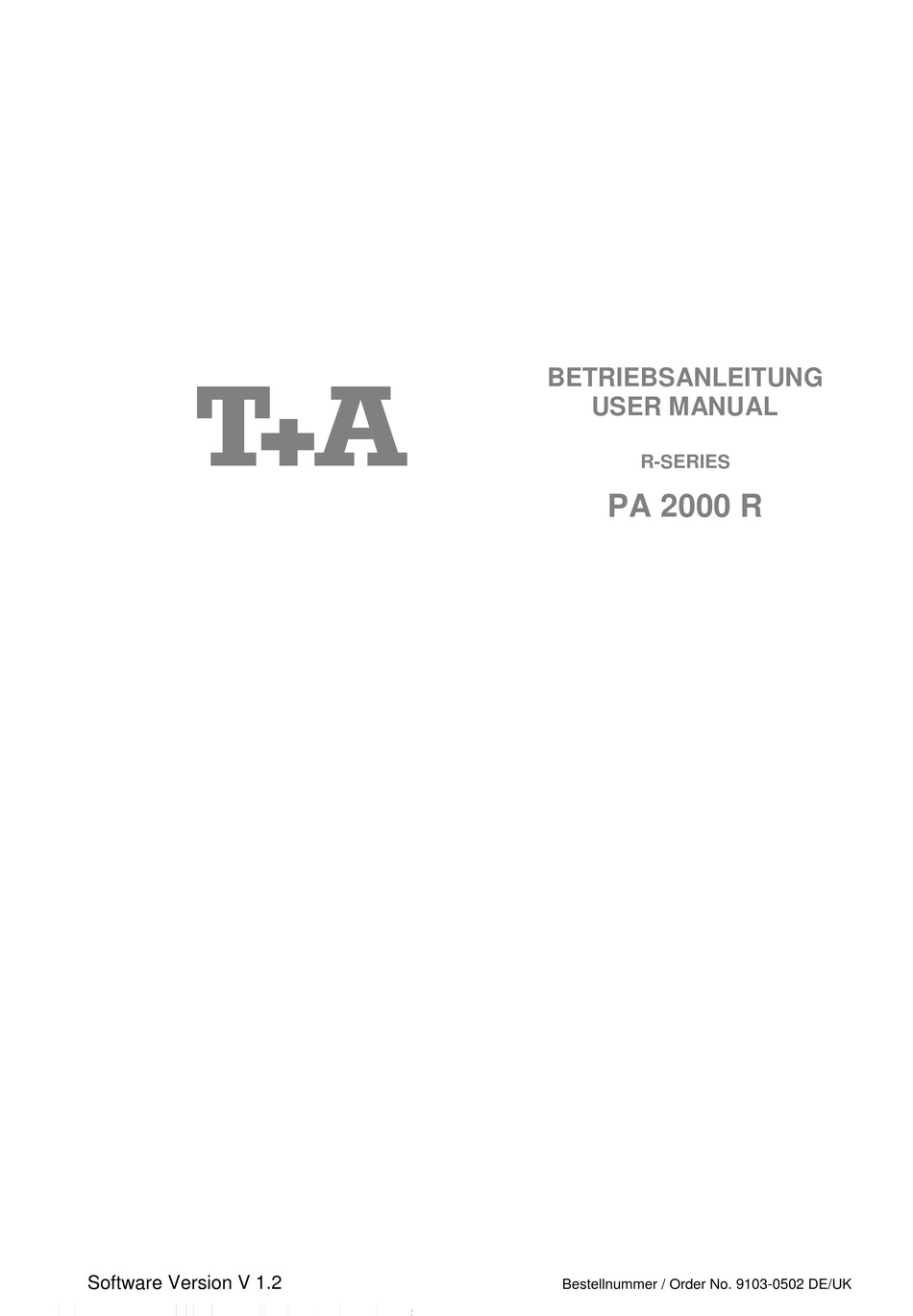

- Seite 1 BETRIEBSANLEITUNG USER MANUAL R-SERIES PA 2000 R Software Version V 1.2 Bestellnummer / Order No. 9103-0502 DE/UK...
- Seite 3 Seite / Page Deutsch ......................4 English ......................34 Anhang / Appendix A: Anschlussschemas ..................64 Wiring diagrams .................... 64 Anhang / Appendix B: Technische Daten ..................67 Technical specifications ................67...
-
Seite 4: In Der Anleitung Verwendete Symbole
Beim Gehäuse des PA 2000 R werden ausschließlich hochwertigste amagnetische Metalle höchster Reinheit verwendet. Dadurch werden Wechselwirkungen mit den Audiosignalen ausgeschlossen und eine unverfälschte Wiedergabe garantiert. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem PA 2000 R. ... -
Seite 5: Inhaltsverzeichnis
Einschalten ....................... 11 Quellenumschaltung ....................11 Lautstärkeeinstellung ....................11 Balanceeinstellung ....................11 Klangeinstellungen ..................... 12 Grundeinstellungen des PA 2000 R (Konfigurationsmenü) ........16 Quellen ........................17 Quellen-Namen ......................17 VU-Meter Anzeige ....................17 Anzeige Helligkeit ..................... 18 Anzeige Modus ......................18 Farbprofil ........................ -
Seite 6: Bedienelemente
Bedienelemente Mit den Tasten an der Gerätefront können alle wichtigen Funktionen des PA 2000 R bedient werden. Für die grundlegenden Funktionen wie die Quellenwahl stehen direkte Bedientasten zur Verfügung, seltener benötigte Funktionen werden über Menüs bedient, die über die / Tasten aufgerufen werden. -
Seite 7: Lautstärke- Und Balanceeinstellung
Taste der Kopfhörerausgang ein- und ausgeschaltet werden. (siehe Kapitel „Grundeinstellungen des PA 2000 R“) Diese Taste schaltet den Lautsprecherausgang des PA 2000 R ein- und aus. Ist der Ausgang eingeschaltet, leuchtet die Taste. Taste... -
Seite 8: Fernbedienungsempfänger
Das Anzeigefeld (d) mit der Aussteuerungsanzeige (VU-Meter) wird nur in der Detaildarstellung eingeblendet. Aussteuerungsanzeige Das VU-Meter dient dazu, die Aussteuerung des PA 2000 R anzuzeigen und zu kontrollieren. (VU-Meter) Diese Anzeige stellt einen gemittelten Ausgangspegel dar. -
Seite 9: Displaysymbole Und Ihre Bedeutung
Anzeige der Zeicheneingabe-Modi oder Der PA 2000 R verfügt über verschiedene Farbprofile zur Anzeige des aktuellen Betriebszustandes. Da zum Beispiel im Farbschema „Multicolor“ fast alle Betriebszustände über verschiedene farbige Tasten angezeigt werden, werden nicht alle Symbole für die unterschiedlichen Farbprofile verwendet. -
Seite 10: Fernbedienung
Tasten am Gerät. Die folgende Tabelle zeigt die Fernbedienungstasten und deren Funktion bei der Bedienung des Gerätes. Die für die Bedienung des PA 2000 R nicht benötigten Tasten sind in der Abbildung der FM2000 nicht dargestellt. Gerät ein- und ausschalten ... -
Seite 11: Grundfunktionen Des Pa 2000 R
Grundfunktionen des PA 2000 R Die in diesem Kapitel beschriebenen Grundfunktionen des PA 2000 R, stehen Ihnen unabhängig von der gewählten Quelle immer zur Verfügung. Einschalten Sie können das Gerät mit der -Taste an der Front des PA 2000 R, oder mit der -Taste der FM2000 ein- und ausschalten. -
Seite 12: Klangeinstellungen
Klangeinstellungen Zum Aufrufen des Menüs die -Taste an der Front, oder die - Aufrufen und Bedienen des Menüs Taste auf der Fernbedienung kurz antippen. Nach dem Öffnen des Menüs erscheinen auf dem Display folgende Auswahlpunkte: Dieses Untermenü erscheint, wenn im Menüpunkt „Bass / Höhen Einstellungen“ die Einstellung „getrennt für L / R“... - Seite 13 / ein Mit dieser Einstelloption wird die gehörrichtige Lautstärkeregelung ein- oder ausgeschaltet aus / ein Hilfe dieses Menüpunktes kann Klangregelung Klangregelung PA 2000 R deaktiviert (überbrückt) werden. Wählen Sie die Stellung „AUS“ um die Klangregelung auszuschalten. ausgeschalteter Klangregelung haben Einstellungen folgenden Menüpunkte...
- Seite 14 Einstellung des Einen Anhaltspunkt zur korrekten Einstellung des Loudness Levels bietet die Tabelle unten. Wählen Sie die Einstellung für das Loudness Level anhand der Loudness Levels Raumgröße und des Wirkungsgrades der verwendeten Lautsprecher. Sollte die empfohlene Einstellung nicht zufriedenstellend sein, oder der Wirkungsgrad der Lautsprecher nicht bekannt sein, kann die richtige Einstellung durch Hörversuche ermittelt werden.
-
Seite 16: Grundeinstellungen Des Pa 2000 R (Konfigurationsmenü)
Grundeinstellungen des PA 2000 R (Konfigurations-Menü) Im Konfigurations-Menü werden allgemeine Gerätegrundeinstellungen vorgenommen. Dieses Menü ist im folgenden Kapitel im Detail beschrieben. Zum Aufrufen des Menüs die -Taste an der Front kurz, oder die Aufrufen und Bedienen -Taste auf der Fernbedienung drücken. -
Seite 17: Quellen
Tastatur der Fernbedienung erfolgen. Wird der PA 2000 R im Systemverbund mit z.B. einem MP 2000 R betrieben, erkennt dies der PA 2000 R und ändert den Quellennamen automatisch auf MP 2000 R. Ist für die Quelle bereits ein eigener Name vergeben worden, hat der eingegebene Name Vorrang und wird angezeigt. -
Seite 18: Anzeige Helligkeit
Flat - Funktion aktiv (Klangregelung und Loudness sind nicht aktiv) Menüpunkt In diesem Menüpunkt legen Sie die Sprache für die Anzeigen auf dem Gerätedisplay in der Front des PA 2000 R fest. Sprache Der PA 2000 R verfügt über eine automatische Kopfhörererkennung. üpunkt Einstellung „automatisch“... -
Seite 19: Energiesparfunktion
Menüpunkt PA 2000 R verfügt Energieeinsparung über eine Auto- Ausschaltfunktion. Energiesparfunktion Bei eingeschalteter Energiesparfunktion schaltet das Gerät nach 90 Minuten ohne Musiksignal oder Bedienung automatisch in den Standby Betrieb. Außerdem wird der Standby-Stromverbrauch auf ein Minimum reduziert, indem nicht unbedingt benötigte Funktionen deaktiviert werden (ECO Standby). -
Seite 20: Surroundbetrieb Mit Dem Pa 2000 R
Für den Betrieb an Surround-Decodern kann der Eingang IN 3 (SRND) oder IN 5 in einen speziellen Betriebsmodus geschaltet werden (Surround-Mode). In dieser Betriebsart übernimmt der PA 2000 R die Verstärkung der Frontkanäle des Surround-Systems. Im Surround-Mode wird die Lautstärkeeinstellung für die genannten Eingänge unabhängig von der Lautstärke der übrigen Quellen verwaltet. -
Seite 21: Schutzschaltung (Protection)
Sie bitte umgehend den Netzstecker und wenden sich an eine -Fachwerkstatt. Übersteuerung Bevor der PA 2000 R die Lautstärke automatisch reduziert, wird eine Übersteuerung durch die aufleuchtende Lautsprechertaste signalisiert. Der Übersteuerungsschutz des PA 2000 R kann im Konfigurationsmenü... -
Seite 23: Installation Inbetriebnahme Sicherheitshinweise
Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten. -
Seite 24: Anschlusselemente
Der Eingang IN 3 (SRND) kann im System-Konfigurationsmenü zum Betrieb mit Surround Decodern auf eine separate Lautstärkeregelung umgestellt werden. Siehe hierzu das Kapitel 'Surroundbetrieb mit dem PA 2000 R'. IN 4 … IN 6 Universelle Vorverstärker-Line-Eingänge zum Anschluss von beliebigen Stereo Audio- oder TV-Geräten mit unsymmetrischem RCA (Cinch) -Ausgang. - Seite 25 Steuerausgänge für -Geräte mit LINK LINK Eine der beiden Buchsen kann als Triggereingang benutzt werden. Für den Anschluss ist im Zubehörprogramm ein Adapterkabel erhältlich. (s. Kap. 'Surroundbetrieb mit dem PA 2000 R ') Steckerbelegung RJ 45 Stecker Reserviert...
-
Seite 26: Aufstellung Und Verkabelung
Aufstellung und Verkabelung Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Transportieren oder versenden Sie Gerät ausschließlich in der originalen Verpackung um Gerätedefekte zu vermeiden. - Seite 27 Lautsprecher- und Die verwendeten Lautsprecher- und Signalkabel haben einen nicht zu unter- schätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. Signalkabel empfiehlt daher die Verwendung hochwertiger Kabel und Steckverbinder. In unserem Zubehörprogramm finden Sie eine Reihe exzellenter Kabel und Stecker, die in ihren Eigenschaften auf unsere Lautsprecher und Elektronik- komponenten abgestimmt sind und hervorragend mit diesen harmonieren.
-
Seite 28: Sicherheitshinweise
Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicher- heitshinweise genau befolgen. Aufstellung Beachten Sie das Gewicht des Gerätes. Stellen Sie das Gerät niemals auf einen instabilen Platz. Das Gerät kann herunterfallen und dabei ernsthafte Verletzungen oder Todesfälle verursachen. - Seite 29 Aufsichtspflicht Wie alle Elektrogeräte so sollte auch dieses Gerät nicht unbeaufsichtigt betrieben werden. Es ist darauf zu achten, dass es für kleine Kinder unerreichbar ist. Reparatur und Das Gerät darf nur vom qualifizierten Fachmann geöffnet werden. Reparaturen Beschädigung und das Auswechseln von Sicherungen sind von einer autorisierten ...
-
Seite 30: Betriebsstörungen
Betriebsstörungen Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -Fachwerkstatt. - Seite 31 Kein Ausgangs-Signal an Ursache: den Lautsprechern, das Kurzschluss in den Lautsprecherleitungen, z. B. durch herausstehende Litzen- Display zeigt 'Kurzschluss enden an den Lautsprecherklemmen oder mechanische Beschädigung des L / R' an. Kabels. Abhilfe: (PROTECTION-Schaltung Lautsprecherkabel und -klemmen überprüfen, Litzenenden sauber verdrillen, ...
-
Seite 32: Hinweise Zum Sparsamen Umgang Mit Energie
(siehe Kap 'Grundeinstellungen des PA 2000 R') Firmware Update Allgemeines Es ist möglich ein Firmwareupdate des PA 2000 R komfortabel über einen angeschlossenen MP 2000 R durchzuführen. Das Update kann wahlweise über die Internetverbindung oder den USB Anschluss des MP 2000 R erfolgen. - Seite 33 English...
-
Seite 63: Appendix
Anhang / Appendix... -
Seite 64: Anschluss-Schemas
Anhang A / Appendix A Anschluss-Schema / Wiring diagram... -
Seite 65: Anschluss-Schema / Wiring Diagram
Anschluss-Schema / Wiring diagram Hinweis: Zum Anschluss von Plattenspielern kann eines der optional erhältlichen Phonoeinbaumodule (PHE PAR MM oder PHE PAR MC) installiert werden. Wahlweise kann ein Plattenspieler mit integriertem Phonovorverstärker angeschlossen werden. Note: A turntable can be connected by retrofitting one of the phono amplifier modules (PHE PAR MM or PHE PAR MC); these units are available as optional accessories. - Seite 66 Anschluss-Schema / Wiring diagram Surround Decoder Anstelle der symmetrischen XLR-Verbindung kann alternativ die unsymmetrische RCA-Verbindung (Cinch) benutzt werden. / Instead of the symmetrical XLR connection an alternative is to use the asymmetrical RCA connection. Triggerleitung optional. Ein spezieller Anschlussadapter ist im Zubehör erhältich. / trigger connection optional.
-
Seite 67: Technische Daten
Anhang B / Appendix B Technische Daten / Technical Specifications Vorstufe / Pre-Amplifier 0,5 Hz – 300 kHz (+0 / -3 dB) Frequenzgang / Frequency response Fremd- / Geräuschspannungsabstand / 105 dB / 109 dB Signal Noise Ratio (unweighted / A weighted) Klirrfaktor / Distortion <... - Seite 68 elektroakustik GmbH & Co. KG Herford Deutschland Germany...
