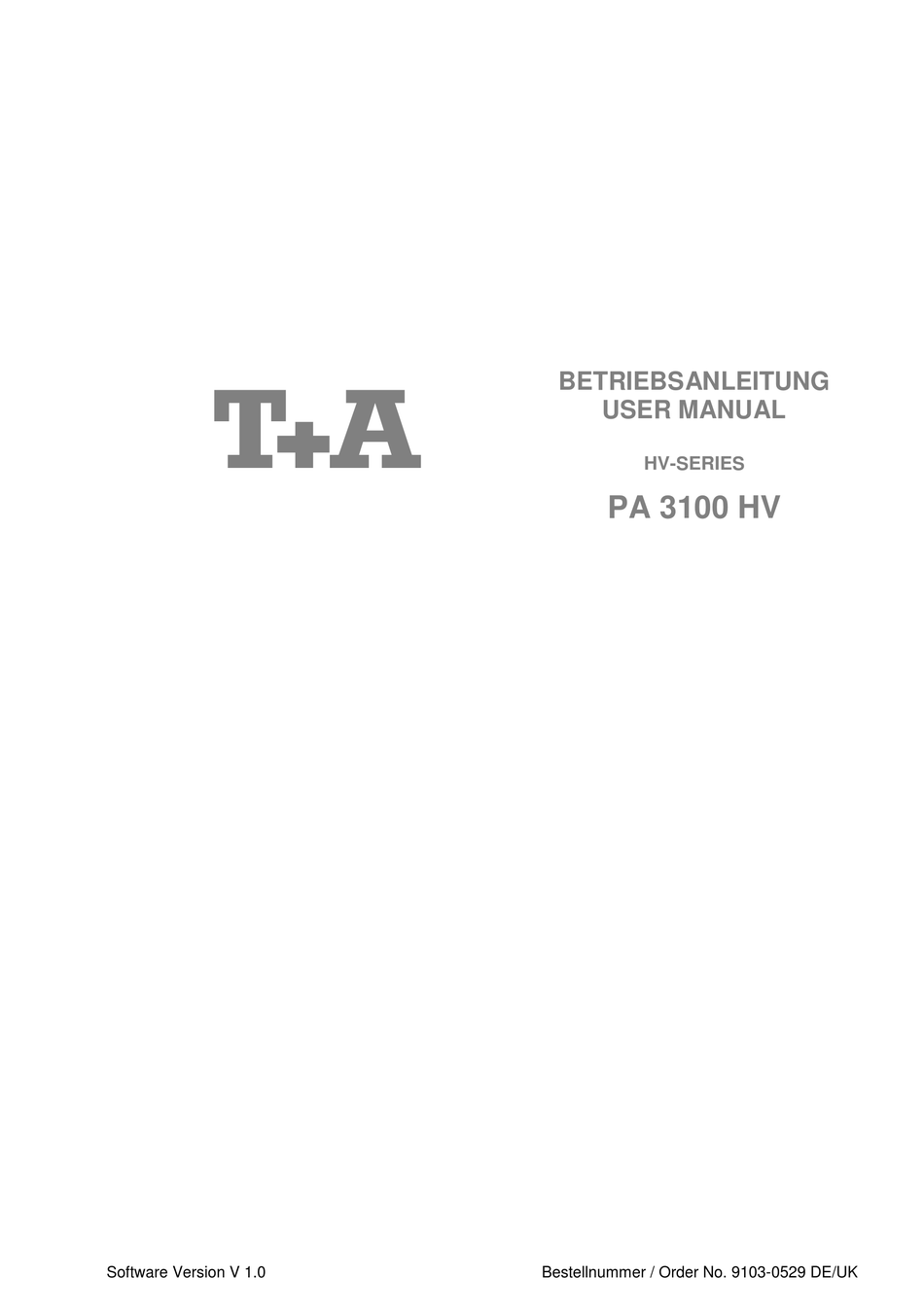

BETRIEBSANLEITUNG USER MANUAL HV-SERIES PA 3100 HV Software Version V 1.0 Bestellnummer / Order No. 9103-0529 DE/UK...
Seite 2
Seite / Page Deutsch ......................3 English ......................37 Anhang / Appendix A: Verdrahtungsschemas ................70 Wiring diagrams .................... 70 Anhang / Appendix B: Technische Daten ..................75 Technical specifications ................75...
Seite 3
Beim Gehäuse des PA 3100 HV werden ausschließlich hochwertigste amagnetische Metalle höchster Reinheit verwendet. Dadurch werden Wechselwirkungen mit den Audiosignalen ausgeschlossen und eine unverfälschte Wiedergabe garantiert. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem PA 3100 HV. ...
Anzeige Modus ..............................20 Lautstärkeanzeige ............................. 20 PS 3000 Messart .............................. 20 Sprache ................................20 Energiesparfunktion ............................20 Netzwerk ................................21 Geräteinfo ................................. 21 Surroundbetrieb mit dem PA 3100 HV ..................22 Allgemeines ..............................22 Laustärke einstellen ............................22 Surround Mode wählen ............................. 22...
Seite 5
Surround mit Ferneinschaltung .......................... 22 Recorderaufnahmen mit dem PA 3100 HV ................22 Schutzschaltung (Protection) ....................23 Installation, Inbetriebnahme, Sicherheitshinweise ........25 Anschlusselemente........................26 Aufstellung und Verkabelung ....................29 Sicherheitshinweise ......................... 31 Betriebsstörungen ........................33 Hinweise zum sparsamen Umgang mit Energie ..............35 Allgemeines ...............................
Kurzes Antippen der -Taste schaltet das Gerät ein und aus. Um die Bereitschaft des PA 3100 HV anzuzeigen, ist die -Taste auch im Standby-Betrieb schwach beleuchtet. Achtung! Die Netztaste ist kein Netztrenner. Auch wenn das Display abgeschaltet und dunkel ist, sind Teile des Gerätes mit der Netzspannung verbunden.
Lautsprecherausgänge, der Kopfhörerausgang, die Balance und weitere Funktionen eingestellt werden (s. Kap. 'Grundeinstellungen des PA 3100 HV'). Drehen des Knopfes nach links oder rechts wählt den gewünschten Menüeintrag aus. Um einen ausgewählten Menüpunkt zu verändern, bestätigen Sie durch Drücken des Knopfes und verändern Sie ihn anschließend durch Drehen des Knopfes.
Display Alle Informationen zum Gerätestatus und die Menünavigation werden auf dem Grafikdisplay des PA 3100 HV dargestellt. Die Helligkeit des Displays lässt sich mehreren Stufen einstellen (siehe 'Grundeinstellungen des PA 3100 HV'). Displayaufteilung Die Anzeigen und Symbole des Displays hängen von der gerade aktiven Quelle und den Einstellungen ab.
Fernbedienung Allgemeines Die Tasten der Fernbedienung haben im Allgemeinen die gleiche Funktion wie die entsprechenden Tasten am Gerät. Die folgende Tabelle zeigt die Fernbedienungstasten und deren Funktion bei der Bedienung des Gerätes. Gerät ein- und ausschalten Durch mehrfaches kurzes Antippen werden...
Grundfunktionen des PA 3100 HV Die in diesem Kapitel beschriebenen Grundfunktionen des PA 3100 HV, stehen Ihnen unabhängig von der gewählten Quelle immer zur Verfügung. Für die auf dieser Seite beschriebenen Funktionen stehen direkte Bedienelemente zur Verfügung. Alle weiteren Grundfunktionen wie z.B. der Schaltzustand der Lautsprecherausgänge oder die Balanceeinstellung werden über ein Menü...
Audio-Menü Das Audio-Menü wird je nachdem ob es direkt am Gerät (VOLUME-Knopf) oder über die Fernbedienung ( -Taste) aufgerufen wird, unterschiedlich dargestellt. Um eine gute Ablesbarkeit des Menüs auch aus größerer Entfernung zu gewährleisten, werden die Menüpunkte bei Aufruf über die Fernbedienung einzeln und größer dargestellt.
Klangprozessormodul angezeigt! Klangregelung aus / ein Hilfe dieses Menüpunktes kann Klangregelung des PA 3100 HV deaktiviert (überbrückt) werden. Wählen Sie die Stellung „AUS“ um die Klangregelung auszuschalten. ausgeschalteter Klangregelung haben Einstellungen folgenden Menüpunkte „BASS“ und „HÖHEN“ keine Auswirkung.
/ ein Hilfe dieses Menüpunktes kann Raumkorrektur des PA 3100 HV deaktiviert (überbrückt) werden. Raumkorrektur (L) / (R) Über diesen Menüpunkt rufen Sie das Konfigurationsmenü zur Raumkorrektur für den linken / rechten Kanal auf. Folgende Einstelloptionen stehen zur Verfügung: Bass / Höhen Einstellungen...
Funktion). Damit das exakt funktioniert, muss die Loudness an den Wirkungsgrad Ihrer Lautsprecher und den Hörabstand angepasst werden. Aus diesem Grunde ist die Loudness-Funktion des PA 3100 HV variabel. Über den Parameter „Loudness Level“ kann sie sehr genau auf Ihre Lautsprecher, Ihre Raumakustik und Ihren Hörabstand eingestellt werden.
Equalizer des PA 3100 HV zum freien Download an. Stehen Messmikrofon und PC Programm nicht zur Verfügung, kann die Einstellung auch nach Gehör erfolgen. Im Lieferumfang des PA 3100 HV ist dazu eine Audio CD mit Testsignalen enthalten, mit deren Hilfe Sie die Einstellung vornehmen können.
Equalizereinstellung mit der Test CD Allgemeines Raumresonanzen können am Hörplatz sowohl zu Überhöhungen als auch zu Einbrüchen im Frequenzgang führen. Überhöhungen werden in der Regel als wesentlich unangenehmer und störender (Dröhnen) empfunden als Einbrüche, die bei der Musikwiedergabe oftmals kaum auffallen. Im folgenden Verfahren werden verschiedene Testsignale von der ...
Messdaten aufzunehmen, bevor ein zweiter Equalizer eingestellt wird. Die Equalizer im PA 3100 HV ermöglichen bis zu 6 dB Verstärkung, das entspricht der 4fachen Leistung bei der Nennfrequenz. Dadurch können Lautsprecher mechanisch und elektrisch überlastet werden. Benutzen Sie die Verstärkungsfunktion der Equalizer mit großer Vorsicht!
Grundeinstellungen des PA 3100 HV (Konfigurations-Menü) Im Konfigurations-Menü werden allgemeine Gerätegrundeinstellungen vorgenommen. Dieses Menü ist im folgenden Kapitel im Detail beschrieben. -Taste an der Front kurz, oder die - Aufrufen und Bedienen des Zum Aufrufen des Menüs die Menüs...
Anlegen des Trigger-Signals einschaltet. Wird die Trigger-Funktion nicht benutzt, sollte sie hier deaktiviert werden. Die Trigger-Funktion kann z. B. benutzt werden, wenn der PA 3100 HV in Kombination mit einem Surround-Decoder betrieben wird, und durch diesen ein- und ausgeschaltet werden soll. (s. Kap. 'Surroundbetrieb mit dem PA 3100 HV') Die aktive Triggerfunktion wird im Display bei der ausgewählten Quelle anhand...
Nähere Informationen zu den verschiedenen Anzeigemodi finden Sie in der Bedienungsanleitung des PS 3000 HV. Menüpunkt In diesem Menüpunkt legen Sie die Sprache für die Anzeigen auf dem Sprache Gerätedisplay in der Front des PA 3100 HV fest. Menüpunkt PA 3100 HV verfügt Energieeinsparung über...
Menüpunkt Hier kann die LAN Schnittstelle zur Diagnose und rechnergesteuerten Bedienung von Gerätefunktionen (Home-Automations-Systeme wie z. B. CRESTRON, AMX, Netzwerk usw.) konfiguriert werden. Eine Änderung der Einstellungen ist im Normalfall nicht notwendig. Lediglich wenn das Gerät an ein lokales Computer Netzwerk angeschlossen werden soll, müssen hier die entsprechende IP Adresse und Subnetzmaske eingestellt werden.
Funktion auf 'IN 4/SRND' (siehe Kap 'Grundeinstellungen des PA 3100 HV'). Recorderaufnahmen mit dem PA 3100 HV Um eine Aufnahme mit einem an den PA 3100 HV angeschlossenen Recorder zu machen wählen Sie die gewünschte Aufnahmequelle des PA 3100 HV durch Drehen des Quellenwahlknopfes oder der entsprechenden Quellentaste der Fernbedienung aus.
Schutzschaltung (Protection) Die Protection-Schaltung bietet Schutz gegen Kurzschluss, Überhitzung und Überlastung. Wenn eine Störung auftritt, wird das Ausgangssignal abgeschaltet, und im Display erscheint je nach Störung entweder die Meldung 'Protection' oder 'Overheat'. Die Anzeige 'Overheat' signalisiert, dass das Gerät zu heiß geworden ist. In diesem Fall sollte der Verstärker zum Abkühlen längere Zeit ausgeschaltet werden.
Installation, Inbetriebnahme, Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten.
Anschlusselemente Die Signalverarbeitung im PA 3100 HV erfolgt konsequent kanalgetrennt (doppel-mono Aufbau), aus diesem Grund sind auch die Eingangs- und Ausgangsbuchsen streng symmetrisch zur Mitte des Gerätes angeordnet. IN 1 … IN 4 Universelle Vorverstärker-Line-Eingänge zum Anschluss von beliebigen Stereo Audio- oder TV-Geräten mit symmetrischem XLR-, oder unsymmetrischem...
Seite 27
Ein- und Ausgang für den Anschluss eines Gerätes mit Aufzeichnungs- und Wiedergabemöglichkeit (Recorder). PRE OUT Symmetrischer (XLR) und unsymmetrischer (Cinch) Vorverstärker-Ausgang zum Anschluss externer Endstufen oder aktiver Lautsprecher A und B Der PA 3100 HV ist mit zwei Paar Lautsprecherklemmen ausgestattet. Die Lautsprecherklemmen sind für exzellenten Kontakt minimalen Übergangswiderständen mit einer hochleitfähigen, korrosionsbeständigen...
Seite 28
Über diese Buchse kann der PA 3100 HV durch Anlegen einer Schaltspannung (+5 … +20 Volt) eingeschaltet werden. Über die Trigger-Funktion eingeschaltet, schaltet der PA 3100 HV mit einer vorher im Menü festgelegten Quelle ein. (Siehe Kapitel 'Grundeinstellungen des PA 3100 HV' auf Seite 12.) Stecker Belegung (3,5 mm Klinkenstecker) ...
Aufstellung und Verkabelung Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Transportieren oder versenden Sie Gerät ausschließlich in der originalen Verpackung um Gerätedefekte zu vermeiden.
Seite 30
Wir empfehlen die Verwendung der konfektionierten –Netzkabel 'POWER THREE' in Kombination mit der Netzsteckdosenleiste 'POWER BAR', die mit Phasenindikator ausgestattet ist. Nachdem die Anlage vollständig verkabelt ist, schalten Sie diese ein. Nach Einschalten des benutzten Lautsprecherausganges und Umschalten des Vollverstärkers auf die angeschlossene Hörquelle sollte diese hörbar werden.
Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicher- heitshinweise genau befolgen. Aufstellung Beachten Sie das Gewicht des Gerätes. Stellen Sie das Gerät niemals auf einen instabilen Platz. Das Gerät kann herunterfallen und dabei ernsthafte Verletzungen oder Todesfälle verursachen.
Seite 32
Geräteöffnungen Durch die Geräteöffnungen dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Im Inneren führt das Gerät Netzspannung, es besteht die Gefahr eines tödlichen elektrischen Schlages. Schützen Sie das Gerät vor Tropf- und Spritzwasser und stellen Sie keine Blumenvasen oder andere Gefäße mit Flüssigkeiten auf das Gerät. Stellen Sie keine offenen Flammen, wie z.
Betriebsstörungen Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -Fachwerkstatt.
Seite 34
Kein Ausgangs-Signal an Ursache 1: Lautsprechern, Die PROTECTION-Schaltung hat wegen Überhitzung oder Übersteuerung Display zeigt 'Protection' an abgeschaltet. (PROTECTION-Schaltung Abhilfe: hat angesprochen). Lautstärke herabsetzen; wenn sich der Verstärker nach ca. 20 Sekunden nicht wieder einschaltet, ist er zu heiß geworden, und sollte einige Minuten ausge- schaltet bleiben, um abzukühlen.
(Stromsparfunktion) Down). Wird länger als 90 Minuten nur ein leises oder kein Musiksignal und keine Bedienung erkannt, schaltet der PA 3100 HV automatisch in den Standbybetrieb. Zwei Minuten vor dem Ausschalten erscheint auf dem Display ein Hinweis, dass das Gerät in den Standby-Betrieb wechselt. Soll das Gerät weiterhin eingeschaltet bleiben, bestätigen Sie den Hinweis mit der ...
Seite 37
The case of the PA 3100 HV is built exclusively from the finest-quality non-magnetic metals of the highest purity. This excludes the possibility of interaction with the audio signals, and guarantees uncoloured reproduction.
Seite 38
Contents Page Front panel controls .........................40 Remote control .........................43 Basic functions of the PA 3100 HV ..................44 Switching on..............................44 Selecting sources .............................. 44 Volume adjustment ............................44 Audio-menu ................................. 45 Calling up and operating the menu ........................45 Speaker ................................46 Phones ................................
Seite 39
Surround with remote power-on ........................56 (trigger) ................................. 56 Recording with the PA 3100 HV ....................56 Protection circuit ........................57 Installation, Using the system for the first time, Safety notes ....59 Back panel connections ......................60 Installation and wiring ......................63 Safety notes ..........................
(see Chapter 'Basic settings of the PA 3100 HV') Monitor function Holding the knob pressed in activates the record monitor function. To end the function, hold the knob pressed in once more. For further information refer chapter 'Recording with the PA 3100 HV'.
(see the chapter entitled “Basic settings of the PA 3100 HV”). Turn the knob to left or right to select the menu entry you wish to access. To change the selected menu point, press the knob again to confirm your choice, then turn the knob to change the setting.
Seite 42
Screen All information relating to the machine’s status is displayed on the integral graphic screen of the PA 3100 HV, as is the menu navigation system. The screen brightness can be adjusted to any of several levels (see chapter entitled “Basic settings of the PA 3100 HV”).
Remote control Introduction In general terms the function of the buttons on the remote control handset is the same as the corresponding buttons on the machine’s front panel. The following table shows the remote control buttons and their function when operating the machine.
Basic functions of the PA 3100 HV This chapter describes the basic functions of the PA 3100 HV, which are always available, regardless of the currently selected source. Direct controls are available for the functions described on this page. All the other basic functions - such as the status of the loudspeaker outputs or the balance setting - are controlled using the Audio menu (see the chapter entitled “Audio menu”...
Audio-menu The Audio menu is displayed differently according to the method of calling it up, i.e. directly on the device (VOLUME knob) or using the remote control handset ( button). If you call up the menu using the remote control handset, the menu points are displayed individually and in larger form, to ensure that the text is easier to read from a distance.
If you have switched on the Bi-Wiring option in System Configuration, only settings available are “off” and “A+B”. (see the chapter entitled “Basic settings of the PA 3100 HV”). Phones off / on Switches the headphone output on and off. Monitor function off / on Switches...
Room Correction off / on This menu point can be used to disable (by- pass) the PA 3100 HV's room correction. Room Correction (L) / (R) The purpose of this menu point is to call up the configuration menu for room correction for the left / right channel.
(Tone menu) Introduction The PA 3100 HV is fitted with an analogue tone processor module which can be used to provide wide-ranging corrections to the listening room acoustics, and fine-tune the tonal balance of sub-optimal recordings or sound media which have deteriorated with age.
If a calibration microphone and the PC program are not available, the settings can also be made using your own hearing. To this end the PA 3100 HV is sup- plied complete with an audio CD containing test signals, whose purpose is to help you set up the system.
Equalizer settings using the Test CD Introduction Room resonance effects can lead to over-emphasis (exaggeration) as well as under-emphasis in the frequency response at the listening position. Over- emphasis is generally perceived as much more unpleasant and disturbing (droning) than under-emphasis, which is often quite difficult to detect when music is played.
The PA 3100 HV’s equalizers allow maximum amplification of 6 dB, correspon- ding to four times the power at the nominal frequency. This could overload the loudspeakers mechanically and electrically. The amplification function of the...
Basic settings of the PA 3100 HV (Configuration menu) In the Configuration menu general device settings are adjusted. This menu is described in detail in the following chapter. -button on the front panel or long on the button on...
This menu item is used to define the listening source which switches the PA 3100 HV on when the trigger signal is supplied. If you do not wish to exploit the trigger function, it should be disabled at this item.
Always off Selecting 'Temporary' will switch the display is on for a short while each time the PA 3100 HV is being operated. Shortly after operation the display will be switched off again automatically. The brightness of the display can be adjusted separately with the menu item 'Display Brightness' (see above).
Network Here the LAN port can be configured for analysis purposes (diagnosis) and menu item computer-controlled operation of device functions (home automation systems such as CRESTRON, AMX, etc.). Normally no change is required to the settings. You only need to enter the appropriate IP address and subnet mask here if the device is to be connected to a local computer network.
The facility can be used to switch the PA 3100 HV on in parallel with the decoder, and at the same time to select the appropriate source and the correct volume level (IN 4(SRND)).
Protection circuit The Protection circuit guards against damage caused by short-circuit, over- heating and overloading. If a problem occurs, the protection circuit switches the output signal off and the screen displays a message: either ‘Protection’ or ‘Overheat’, according to the type of problem. The message ‘Overheat’...
Installation, Using the system for the first time, Safety notes This section describes all those matters which are of fundamental importance when setting up and first using the equipment. This information is not relevant in daily use, but you should nevertheless read and note it before using the equipment for the first time.
Back panel connections The PA 3100 HV features complete and consistent channel separation in the signal processing stages (double-mono construction), and for this reason the input and output sockets are also arranged in strict symmetry relative to the centre of the machine.
Seite 61
A and B Loudspeaker terminals The PA 3100 HV is equipped with two pairs of loudspeaker terminals. The terminals are plated with a layer of highly conductive, corrosion-resistant rhodium in order to ensure excellent electrical contact with minimum transfer resistance.
Seite 62
Power Link cable supplied with the PS 3000 HV. The PA 3100 HV can be turned on and off by means of a switching voltage (+5 TRIGGER … +20 Volt) connected to this socket. If the trigger function is used to switch the PA 3100 HV on, it is automatically set to the source previously selected in the menu (see chapter entitled “Basic settings of the PA 3100 HV”)
Installation and wiring Carefully unpack the unit and store the original packing material carefully. The carton and packing are specially designed for this unit and will be needed again if you wish to move the equipment at any time. If you have to transport the device, it must always be carried or sent in its original packaging in order to prevent damage and defects.
Seite 64
We recommend the use of the 'POWER THREE' ready-to-use mains cable and the 'POWER BAR' mains distribution panel which is fitted with a phase indicator as standard. When you have completed the wiring of the system switch the system on. Switch on the loudspeaker outlet to which your speakers are connected and switch the integrated amplifier to the listening source which you wish to hear.
Safety notes For your own safety please consider it essential to read these operating instructions right through, and observe in particular the notes regarding setting up, operation and safety. Installation Please consider the weight of the device. Never place the device on an unstable surface;...
Seite 66
is damaged, or if you suspect that it is not functioning correctly, authorised specialist workshop to check it. Over voltage The unit may be damaged by excess voltage in the power supply, the mains circuit or in aerial systems, as may occur during thunderstorms (lightning strikes) or due to static discharges.
Trouble shooting Many problems have a simple cause and a correspondingly simple solution. The following section describes a few difficulties you may encounter, and the measures you need to take to cure them. If you find it impossible to solve a problem with the help of these notes please disconnect the unit from the mains and ask your authorised ...
Seite 68
No output signal at the Cause 1: loudspeakers; the display The PROTECTION circuit has tripped due to overheating or overloading. shows 'PROTECTION' (the Remedy: PROTECTION circuit Reduce volume and wait for about 20 seconds. If the unit does not switch on ...
In stand-by mode the current drain of the PA 3100 HV is less than 0.5 Watt. If you intend not to use the amplifier for a long period, it should be discon- nected from the mains socket, i.e.
Eingang nur eine Anschlussart benutzt werden. Falls am Quellgerät beide Anschlussmöglichkeiten vorhanden sind, empfehlen wir die symmetrische Verbindung. Die gewünschte Anschlussart muss im Konfigurationsmenü eingestellt werden. (siehe Kap. “Grundeinstellungen des PA 3100 HV”) *1 Note: The inputs IN 1 … IN 4 are equipped with asymmetrical Cinch/RCA sockets and symmetrical XLR inputs. Only one type of connection can be used for each input.
A special Bi-Wiring mode is available for use in the bi-wiring arrangement. This switches loudspeaker outputs A and B on and off together. For more information refer to the chapter entitled “Basic settings of the PA 3100 HV”.
The inputs IN 1 … IN 4 are equipped with asymmetrical Cinch/RCA sockets and symmetrical XLR inputs. Only one type of connection can be used for each input. Note that you must set your preferred type of connection in the Configuration menu. (See chapter entitled “Basic settings of the PA 3100 HV”) ...
