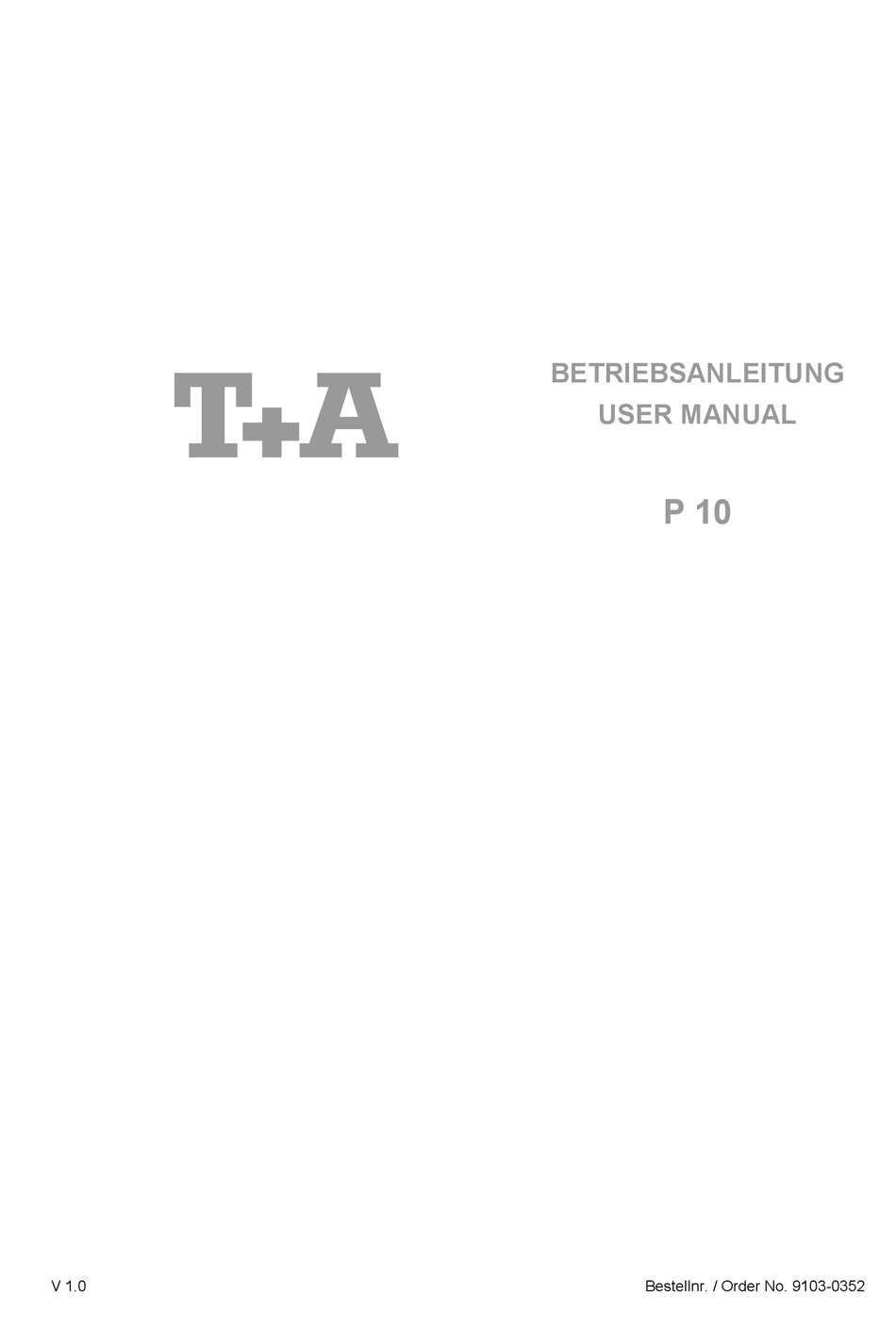

- Seite 1 BETRIEBSANLEITUNG USER MANUAL P 10 V 1.0 Bestellnr. / Order No. 9103-0352...
- Seite 3 Seite / Page Deutsch ....................4 English ....................24 Anhang / Appendix A: Anschlussbilder ................... 42 Wiring diagrams ................... 42 Anhang / Appendix B: Technische Daten ................43 Technical specifications ..............43...
-
Seite 4: Deutsch

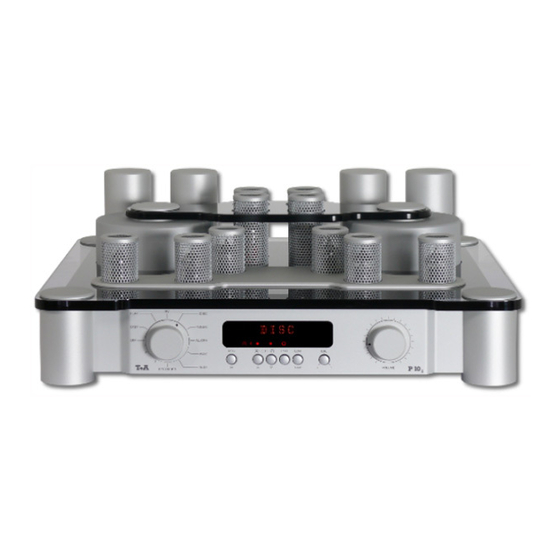

Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen B Röhrenvorverstärker P10 haben Sie ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audio- philen Musikliebhabers oberste Priorität eingeräumt wurde. Im Zeitalter moderner, breitbandiger Medien wie SACD oder DVD-Audio, die Frequenzen weit oberhalb von 20 kHz speichern und wiedergeben können, sind klassische Röhrenverstärker schlicht überfordert. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Bedienung Bedienelemente an der Frontseite ..................6 Betriebsarten- und Quellenwahl ..................6 Programme......................... 7 Lautstärke und Balance ..................... 8 Display..........................9 Fernbedienung ......................... 10 Schutzschaltung ....................... 11 Wissenswertes über Röhren ....................11 Anschluss und Inbetriebnahme Sicherheitshinweise ......................12 Anschlusselemente ...................... -
Seite 6: Bedienelemente An Der Frontseite
Bedienelemente an der Frontseite Hauptschalter Betriebsstellungen DISC / TUNER / AUX / AUX/PH / AUX1 / AUX2 / Mit dem Hauptschalter wird die Betriebsart (OFF, STBY, RECORDER HEAT, HV), die Hörquelle oder das Programm (S, P) ge- wählt. Der Schalter kann von Hand nach links und rechts In diesen Positionen des Hauptschalters ist der P10 voll gedreht werden. -
Seite 7: Programme
Programme Über die Stellungen S (Special) und P (Program) können Sonderfunktionen erreicht werden, die im normalen Betrieb nicht benötigt werden. Die Bedienung der ent- sprechenden Menüs kann daher ausschließlich mit den Tastern / / an der Gerätefront er- ... -
Seite 8: Tipptaster An Der Gerätefront
Tipptaster an der Gerätefront LOUDN / FLOAT Der Verstärker ist mit einer gehörrichtigen Lautstärke- / regelung (LOUDNESS) ausgestattet, die bei sehr geringen Lautstärken die frequenzabhängige Empfind- Ein langer Druck schaltet die Aufnahmeausgänge des lichkeit des menschlichen Ohres entsprechend der P10 ein. -
Seite 9: Display
Display Der P10 verfügt über ein Display, das über den Betriebs- Die Bedeutung der einzelnen Leuchtsymbole ist in der zustand des Gerätes informiert. Außerdem können auf unten stehenden Tabelle zusammengefasst. dem Display Zusatzinformationen dargestellt werden. Symbol Funktion Hinterbandkontrolle bei Recorder-Aufnahme eingeschaltet ½... -
Seite 10: Fernbedienung
Fernbedienung Dem P10 liegt als Zubehör die Fernbedienung F10 bei. Mit dieser Fernbedienung können alle wesentlichen Funktionen des P10 bedient werden. Ferner sind mit der Fernbedienung F10 alle Quellgeräte fernbedienbar, sofern diese über einen Steueranschluss verfügen. Link Die folgende Tabelle zeigt die Fernbedienungstaster und deren Funktion bei der Be- dienung des Gerätes. -
Seite 11: Schutzschaltung
Schutzschaltung Wissenswertes über Röhren Der P10 ist mit einer Mikroprozessor-gesteuerten Schutz- Röhren sind elektronische Bauteile, die herausragende schaltung ausgestattet, die sämtliche Geräteteile wäh- klangliche Eigenschaften haben, die aber auf Grund ihrer rend der gesamten Betriebszeit überwacht. Konstruktion eine gewisse Sorgfalt erfordern. Dies hängt hauptsächlich damit zusammen, dass Röhren einen sehr Die Schutzschaltung sorgt dafür, dass die Röhren empfindlichen mechanischen Aufbau haben. -
Seite 12: Sicherheitshinweise
Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt Das Gerät darf nur vom qualifizierten Fachmann geöffnet diese Betriebsanleitung vollständig lesen und insbe- werden. Reparaturen und das Auswechseln von Siche- sondere die Aufstellungs-, Betriebs- und Sicherheitshin- rungen sind von einer autorisierten ... -
Seite 13: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Gerätezulassung und Konformität mit EG-Richtlinien Das Gerät ist ausschließlich zur Ton- und/oder Bild- Das Gerät ist zum bestimmungsgemäßen Gebrauch in wiedergabe im Heimbereich in trockenen Räumen unter der EG zugelassen. Berücksichtigung aller in dieser Anleitung gemachten An- Durch das am Gerät befindliche Zeichen erklärt gaben bestimmt. -
Seite 14: Anschlusselemente
Anschlusselemente (Rückseite) AUX 2 - Eingangsbuchse SURROUND INTERFACE (TASI) Diese von genormte Schnittstelle erlaubt das Ein- Universeller Vorverstärker-Eingang. schleifen eines B Surround-Decoders. AUX 1 - Eingangsbuchse OUT R / OUT L Universeller Vorverstärker-Eingang. Unsymmetrischer Vorverstärkerausgang ... -
Seite 15: Netzsicherung
Netzsicherung Ein Auswechseln der Sicherung darf nur durch einen Fachmann erfolgen. dürfen Sicherungen verwendet werden, deren Bezeichnung exakt mit dem Geräteaufdruck übereinstimmt! Netzeingang / Netzschalter Diese Buchse dient dem Netzanschluss und beinhaltet den Hauptnetzschalter. -
Seite 16: Auspacken
Aufstellung, Verkabelung, Inbetriebnahme Mechanische Entkopplung Auspacken Die Standfläche und der Untergrund, auf dem hochwer- Packen Sie den Verstärker vorsichtig aus und heben Sie tige HiFi-Geräte aufgestellt werden, haben einen nicht zu die Originalverpackung sorgfältig auf. Der Karton und das unterschätzenden Einfluss auf die erreichbare Klangqua- Verpackungsmaterial sind speziell für dieses Gerät konzi- lität. -
Seite 17: Anschluss
Anschluss Das Anschlussschema des Gerätes ist auf den An- Lautsprecher- und Signalkabel schlussbildern im Anhang dargestellt. Die verwendeten Lautsprecher- und Signalkabel haben Verlegen Sie Netz- oder Lautsprecherkabel sowie die einen nicht zu unterschätzenden Einfluss auf die Wieder- Fernbedienungs-Kabel möglichst entfernt von Ton- und gabequalität der Gesamtanlage. -
Seite 18: Glossar
Glossar Universeller Vorverstärker-Eingang (AUX engl. auxiliary Einige Analog-Plattenspieler sind mit dynamischen Ton- input) zum Anschluss hochpegeliger Signalquellen (d. h. abnehmer-Systemen (engl. Moving Coil, d. h. bewegte Signalquellen mit einem Ausgangspegel zwischen 0,25 V Spule) ausgestattet. Der Verstärker kann optional mit und 4 V). -
Seite 19: Symmetrische Ausgänge (Xlr)
Symmetrische Ausgänge (XLR) TASI ( Surround Interface) Die Technik der symmetrischen Verbindung stammt aus Diese von genormte Schnittstelle erlaubt das Ein- der Studiotechnik, wo es auf höchste Qualität und Stör- schleifen eines Surround-Decoders zwischen dem sicherheit ankommt. Das Prinzip beruht darauf, dass Quellenwahlschalter und dem Lautstärkeregler des Ver- nicht nur ein Signal, sondern zwei spiegelbildliche stärkers. -
Seite 20: Betriebsstörungen
Betriebsstörungen Viele Betriebsstörungen haben eine einfache Ursache, Störung: Gerät schaltet nicht ein. die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Ursache 1: Netzkabel nicht richtig angeschlossen. Behebung aufgeführt. Sollte sich eine aufgetretene Stö- Abhilfe: Überprüfen und fest einstecken. - Seite 21 Störung: Nach dem Batteriewechsel der Fernbe- dienung lässt sich das Gerät nicht mehr fernbedienen (nur bei Sondersoft- ware mit geänderter Fernbedienungs- adresse im P10). Ursache: Die Fernbedienung war vor dem Batterie- wechsel Fernbedienungsadresse 2 eingestellt. Durch den Batteriewechsel ist diese Einstellung verloren gegangen. Abhilfe: Auf Fernbedienungsadresse 2 umschalten Bedienungsanleitung...
- Seite 23 English...
- Seite 24 Welcome. We are delighted that you have decided to purchase a product. Your new P10 valve pre-amplifier is a Hi-Fi unit of the highest class, which has been carefully designed and developed with the wishes of the demanding music lover as absolute top priority.
- Seite 25 Contents Page Operation Front panel controls ......................26 Selecting the operating positions and source ..............26 Programs .......................... 27 Volume control and balance ..................... 28 Screen ..........................29 Remote control handset ....................30 Protective circuit ........................31 Useful information about valves ..................31 Using the system for the first time Safety Notes ........................
-
Seite 26: Main Switch
Front panel controls Main switch Operating positions DISC / TUNER / AUX / AUX/PH / AUX1 / AUX2 / The main switch is used to select the mode of operation RECORDER (OFF, STBY, HEAT, HV) as well as the listening source. The switch can be rotated manually in either direction. -
Seite 27: Programs
Programs The S (Special) and P (Program) settings can be used to access special functions which are not generally needed in normal operations. For this reason the appropriate menus can only be operated using the , ... -
Seite 28: Volume Control And Balance
Front panel push-buttons LOUDN / FLOAT The amplifier is equipped with a volume-dependent tone / control (LOUDNESS) circuit, which compensates for the frequency-dependent sensitivity of the human ear at very Hold the button pressed in to switch the P10’s recording low volume levels, due to the characteristics of aural outputs on;... -
Seite 29: Screen
Screen The front panel of the P10 incorporates a screen which The meaning of the individual illuminated symbols is provides information about the amplifier’s operational listed in the table below. state. Additional information can also be called up on the screen when desired. -
Seite 30: Remote Control Handset
Remote control handset The P10 is supplied complete with the F10 remote control handset, which can be used to operate all the essential functions of the P10. The F10 can also control all source devices, provided that they feature an Rlink control socket. Function ... -
Seite 31: Protective Circuit
Protective circuit Useful information about valves The P10 is fitted with a micro-processor controlled Valves are electronic components which offer superb protective circuit which constantly monitors all sections of sound qualities, but they do require a certain level of care the amplifier during its entire period of operation. -
Seite 32: Safety Notes
Safety notes For your own safety please consider it essential to read The case should only be opened by a qualified specialist these operating instructions right through, and observe in technician. Repairs and fuse replacements should be particular the notes regarding setting up, operation and entrusted to an authorised ... -
Seite 33: Approved Usage
Approval conformity with Approved usage directives This device is designed exclusively for reproducing In its original condition the unit meets all currently valid sound and/or pictures in the domestic environment. It is European regulations. It is approved for use as stipulated to be used in a dry indoor room which meets all the within the EC. -
Seite 34: Back Panel Connections
Back panel connections SURROUND INTERFACE AUX 2 - input sockets (TASI) Universal pre-amplifier input. This normalised interface is designed for looping a surround decoder into the system. AUX 1 - input sockets OUT R / OUT L Universal pre-amplifier input. -
Seite 35: Mains Fuse
Mains fuse A replacement fuse should only be fitted by a qualified person. The replacement fuse must be of exactly the same type and rating as the original, as stated on the amplifier’s back panel placard. ... -
Seite 36: Unpacking
Setting up, wiring, using the unit for the first time Unpacking Mechanical de-coupling Carefully unpack the amplifier and store the original The quality and characteristics of the base on which your packing material carefully. The carton and packing are high-quality Hi-Fi equipment stands define the limits of specially designed for this unit and will be needed again if sound quality which can be achieved. - Seite 37 Connections Loudspeaker and signal cables Loudspeaker cables and signal cables (inter-connects) The amplifier wiring arrangements are shown in the have a significant influence on the overall reproduction diagrams in the Appendix. quality of your sound system, and their importance Mains and loudspeaker cables, and also remote control should not be under-estimated.
-
Seite 38: Glossary
Glossary Source device Universal pre-amplifier input (AUX = auxiliary input) for The term source device refers to those elements of a Hi- connecting high-level signal sources (i.e. signal sources Fi system which provide a sound signal, such as tuners, with an output level between 0.25 V and 4 V). CD players, recorders etc. -
Seite 39: Volume Control
TASI ( Surround Interface) This interface, normalised by , enables you to loop a surround decoder between the source select switch and the amplifier’s volume control. If a decoder is connected in this way, the interface automatically detects it and switches to surround mode. In surround mode the amplifier’s volume and tone controls are disabled, as these functions are assumed by the decoder. -
Seite 40: Trouble Shooting
Trouble shooting Many problems have simple cause Problem: Machine does not switch on. correspondingly simple solution. The following section describes a few difficulties you may encounter, and the Cause 1: Mains lead not plugged in correctly. measures you need to take to cure them. If you find it Remedy: Check connection, push connector in impossible to solve a problem with the help of these... -
Seite 41: A: Wiring Diagrams
Problem: The machine does not respond to remote control commands after you fit new batteries in the remote control handset (only when the remote control address has been changed using special software). Cause: The remote control was set to remote control address 2 before you changed batteries. -
Seite 42: Anhang
Anhang / Appendix A Verwendung von Bananensteckern siehe Kap. 'Anschlusselemente'. Use of banana plugs: see the section entitled 'Back panel connections'. * Massekabel erforderlich, wenn Betriebsart 'FLOAT' für D10 verwendet wird. Ground lead necessary if operating mode 'FLOAT' is used for D10. -
Seite 43: B: Technische Daten
Anhang / Appendix B Technische Daten / Technical Specifications Eingänge / Inputs Empfindlichkeit / Sensitivity 250 mV / 20 kΩ Ω Ω Ω Aufnahmeausgang / Recorder Outputs Kopfhörerausgang / Phones Max. Ausgangsspannung / max. output level Lastimpedanz / Load impedance >... - Seite 44 B elektroakustik GmbH & Co. KG Herford Deutschland Germany...
