Anschlussbeispiel Einer Saunaanlage 9 Kw Bi-O Germanius; Anschlussbeispiel Einer Saunaanlage 12 / 15 Kw Bi-O Germanius; Anschlussbeispiel Einer Saunaanlage 18 Kw Bi-O Germanius - EOS Bi-O Germanius Montage- Und Gebrauchsanweisung

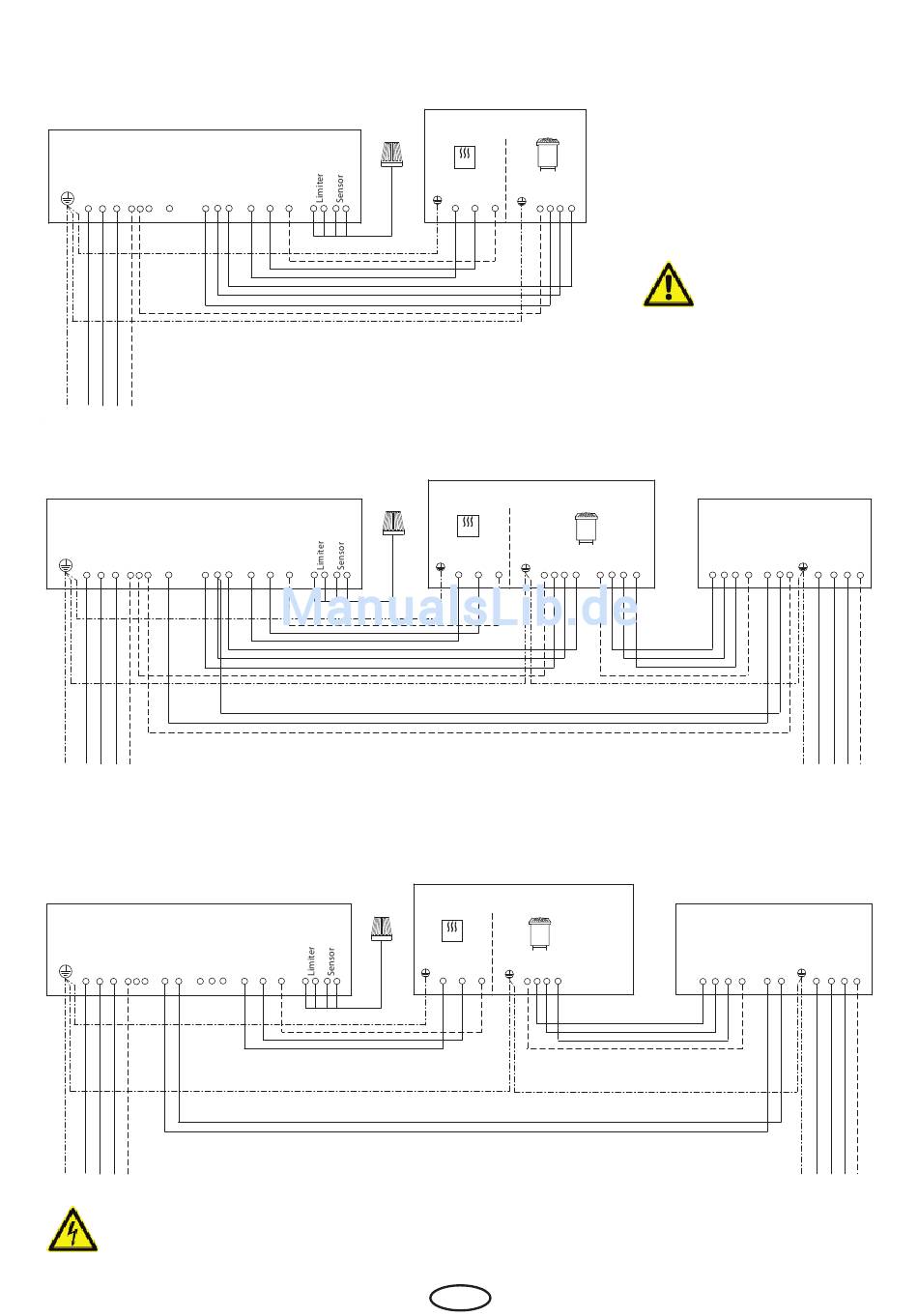

Anschlussbeispiel einer Saunaanlage 9 kW Bi-O Germanius

Saunasteuergerät
control unit
L1 L2 L3 N S1 U V W WB WM N
400 V AC 3N

Anschlussbeispiel einer Saunaanlage 12 / 15 kW Bi-O Germanius

Saunasteuergerät
ECON / EMOTEC
control unit
L1 L2 L3 N S1 U V W WB WM N
400 V AC 3N

Anschlussbeispiel einer Saunaanlage 18 kW Bi-O Germanius

Saunasteuergerät
control unit
L1 L2 L3 N S1 S2 U V W WB WM N
400 V AC 3N
Achtung! Immer Nulleiter
N mit anklemmen
10
Bi-O Germanius 9 kW
Sensor
max. 9 kW
max. 3 kW
WB WM N N U V W
Sensor
Bi-O Germanius 12 /15 kW
max. 3 kW
WB WM N 4 3 2 1
Bi-O Germanius 18 kW
Sensor
max. 3 kW
WB WM N N U V W
D
B e i Ve r w e n -
dung von Steu-
ergeräten mit rotierender
Anfahrtsteuerung ist der
Kaminfeuer- Effekt nicht
optimal gewährleistet.
LSG 9
U V W N
S1 V N
4 3 2 1
LSG 18
U V W N S1 S2
L1 L2 L3 N
400 V AC 3N
L1 L2 L3 N
400 V AC 3N
