Bedienung
3.
Bedienung
3.1.
Bedienung des Antriebs vor Ort
Information
14
Schäden an Armatur bei falscher Grundeinstellung!
Vor einer elektrischen Bedienung des Antriebs müssen die Grundeinstellungen
Abschaltart, Drehmoment- und Wegschaltung eingestellt werden.
Die Bedienung des Antriebs vor Ort erfolgt über die Drucktaster auf der
Ortssteuerstelle der AC.

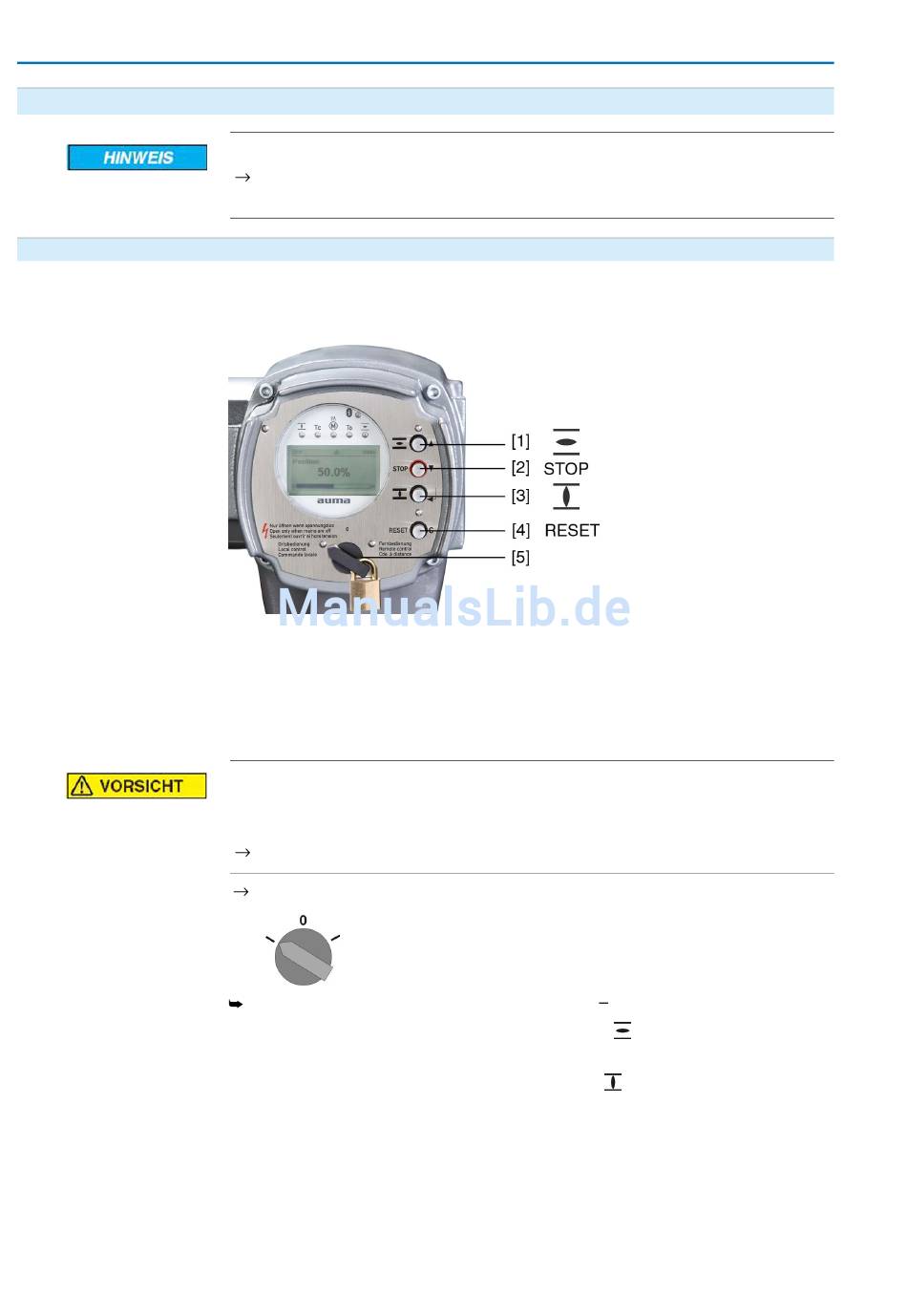

Bild 4: Ortssteuerstelle
[1]
Drucktaster für Fahrbefehl in Richtung AUF
[2]
Drucktaster STOP
[3]
Drucktaster für Fahrbefehl in Richtung ZU
[4]
Drucktaster RESET
[5]
Wahlschalter
Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch
starke Sonneneinstrahlung möglich!
Verbrennungsgefahr
Oberflächentemperatur prüfen und ggf. Schutzhandschuhe tragen.
Wahlschalter [5] in Stellung Ortsbedienung (ORT) stellen.
Der Antrieb kann nun über die Drucktaster [1
-
Antrieb in Richtung AUF fahren: Drucktaster [1]
-
Antrieb anhalten: Drucktaster [2] STOP drücken.
-
Antrieb in Richtung ZU fahren: Drucktaster [3]
Die Stellbefehle AUF - ZU können im Tippbetrieb oder mit Selbsthaltung angesteuert
werden. Weitere Informationen hierzu siehe Kapitel <Tippbetrieb oder Selbsthaltung
Ort>.
Stellantriebs-Steuerung
AC 01.2/ACExC 01.2 Profibus DP
3] bedient werden:
drücken.
drücken.
