Montage
Schritt 5:
Schritt 6:
Schritt 7:

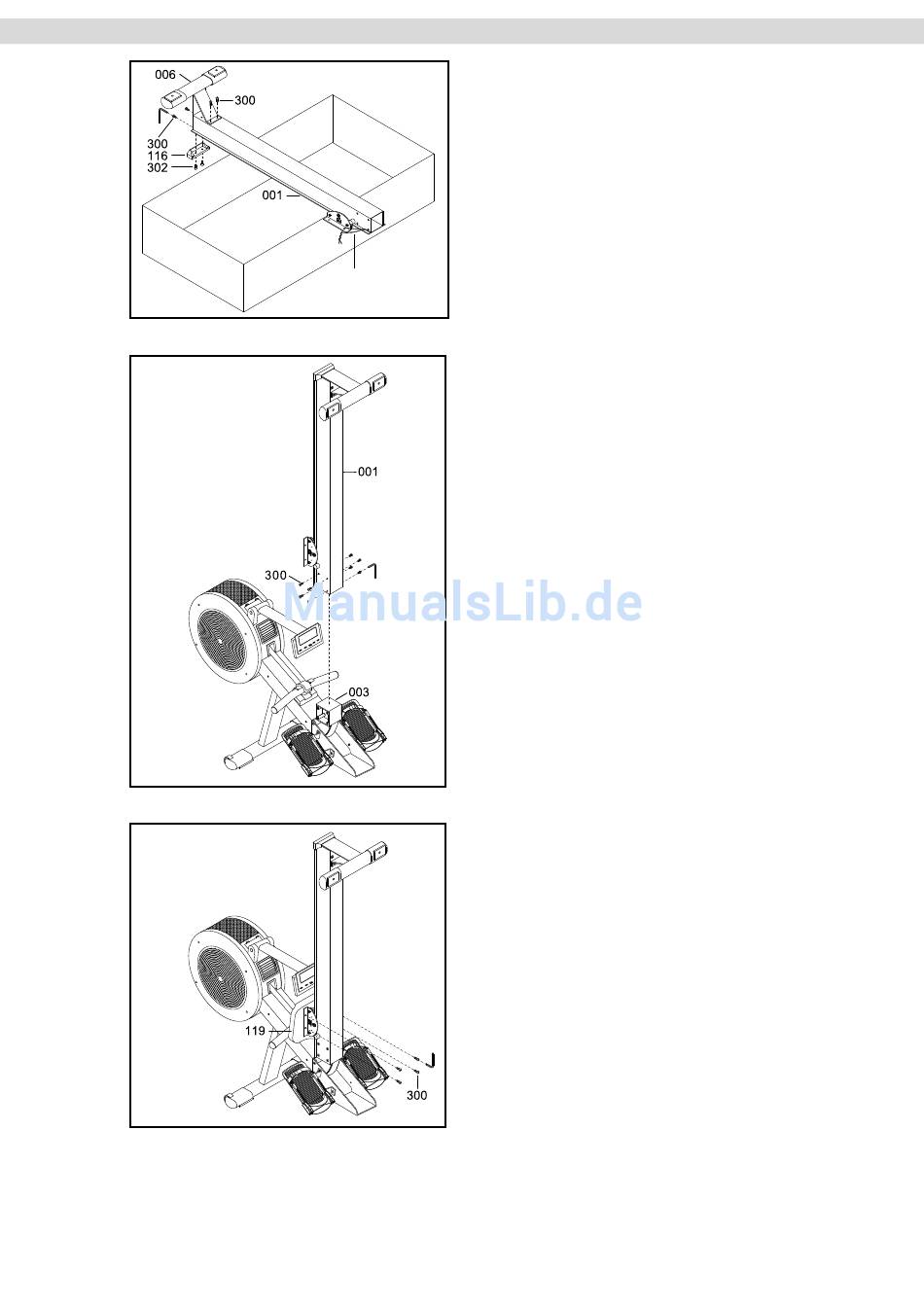

Legen Sie nun die Aluminium-Gleitschiene (001), wie im
Bild gezeigt, auf den Karton. Lösen Sie dann die vier
Schrauben (300)am Ende der Aluminium-Gleitschiene (001)
sowie die zwei Schrauben (302) am hinteren Standfuß (006)
bereits vormontierten Schrauben.
Befestigen Sie nun den hinteren Standfuß (006) mit den vier
zuvor gelösten Schrauben (300) an der Unterseite der
Aluminium-Gleitschiene (001). Befestigen Sie dann die
Endkappe (116) am hinteren Ende der Aluminium-
Gleitschiene (001) mit den zuvor gelösten zwei Schrauben
(302).
Entfernen Sie dann die Transportsicherung (Draht) des
Gleitschlittens.
Transportsicherung
Lösen Sie die acht Schrauben (300) rechts und links am
vorderen Ende der Aluminium-Gleitschiene (001).
Setzen Sie dann die Aluminium-Gleitschiene (001) auf die
Aufnahme am Hauptrahmen (003) und befestigen Sie
diese, mit den acht zuvor gelösten Schrauben.
Lösen Sie die vier Schrauben (300) an der Unterseite des
Sitzes. Befestigen Sie den Sitz dann am Gleitschlitten mit
den zuvor gelösten vier Schrauben (300).
