6.3
Summe Erdalkalien
Gesamtheiz-
in mol/m³ bzw.
leistung in [kW]
mmol/l
≤
bis 200
≤
200 bis 600
> 600 < 0,02

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz (siehe "Geräteinformation",
Kap. 11, Pkt. 4.1) der Wärmepumpe ist in jedem Betriebszustand
der Heizungsanlage sicherzustellen. Dieses kann z.B. durch In-
stallation eines differenzdrucklosen Verteilers erreicht werden.
Frostschutz

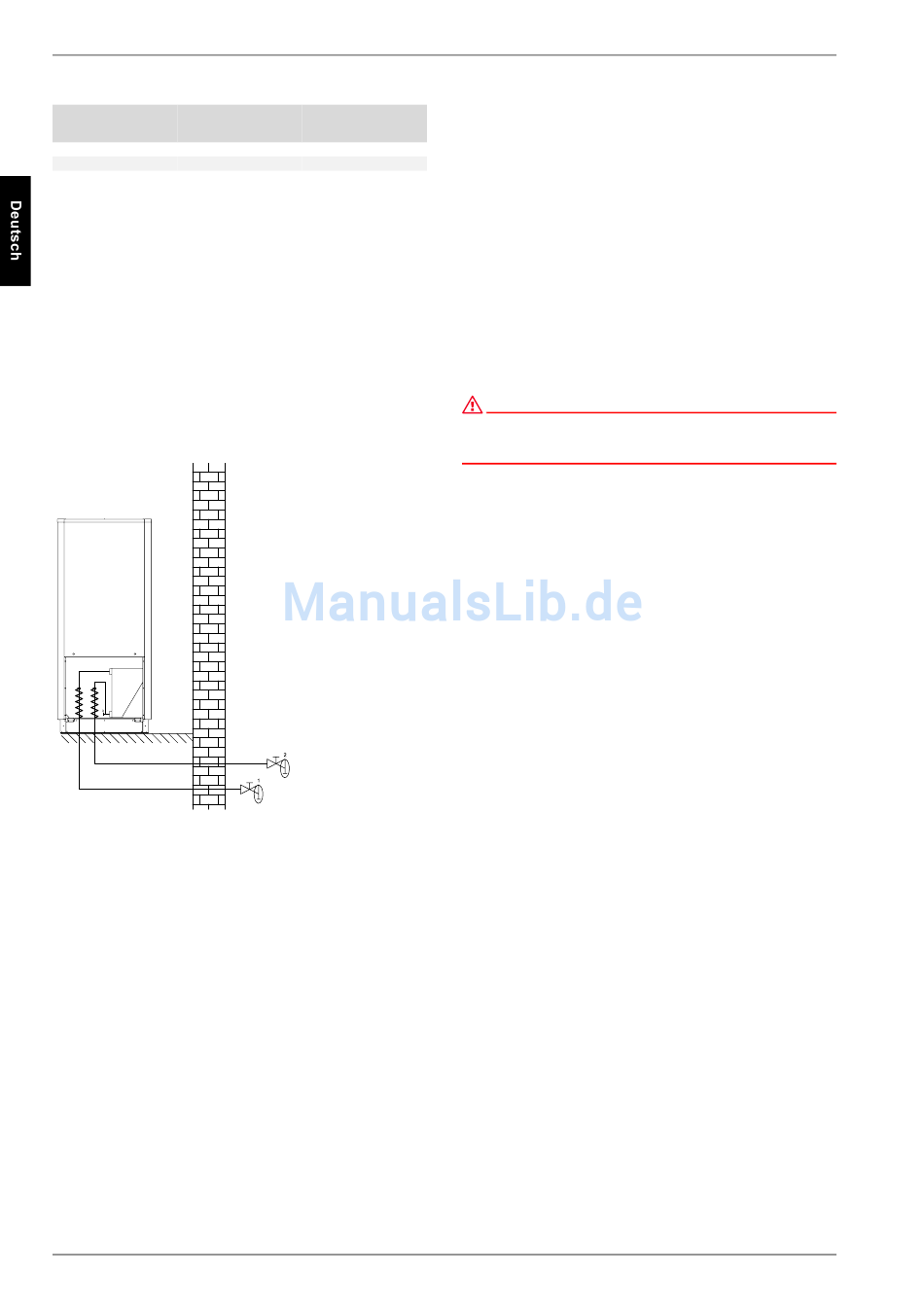

Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte
eine manuelle Entleerung (siehe Bild) vorgesehen werden. So-
fern Manager und Heizungsumwälzpumpe betriebsbereit sind,
arbeitet die Frostschutzfunktion
Außerbetriebnahme der Wärmepumpe oder Stromausfall ist die
Anlage zu entleeren. Bei Wärmepumpenanlagen, an denen ein
Stromausfall nicht erkannt werden kann (Ferienhaus), ist der
Heizungskreis mit einem geeigneten Frostschutz zu betreiben.
DE-6
Gesamt-
härte in dH
≤
2,0 11,2
≤
1,5 8,4
< 0,11
des Managers. Bei

6.3 Elektrischer Anschluss

Der Leistungsanschluss der Wärmepumpe erfolgt über ein han-
delsübliches 4-adriges Kabel.
Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt
gemäß der Leistungsaufnahme der Wärmepumpe (siehe An-
hang Geräteinformation) sowie der einschlägigen VDE- (EN-)
und VNB-Vorschriften zu wählen.
In der Leistungsversorgung für die Wärmepumpe ist eine allpo-
lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand
(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein 3-poliger Si-
cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom gemäß Geräteinformation). Beim
Anschließen ist das Rechtsdrehfeld der Lasteinspeisung sicher-
zustellen.
Phasenfolge: L1, L2, L3.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen
der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im
Wärmepumpenmanager angezeigt (Verdrahtung anpassen).
Die Steuerspannung wird über den Wärmepumpenmanager zu-
geführt.
Die Stromversorgung des
230 V AC-50 Hz, erfolgt gemäß seiner eigenen Gebrauchsan-
weisung.
Als Steuerleitungen werden drei getrennte Leitungen verwendet
(nicht im Lieferumfang der Wärmepumpe enthalten). Zwei der
Leitungen sind mit rechteckigen Steckverbindern versehen, die
im Wärmepumpenmanager und an der Unterseite des Schalt-
kastens eingesteckt werden müssen. Eine Leitung ist hiervon für
die 230V-Spannungsebene, die andere für die Kleinspannungs-
ebene vorgesehen. Die dritte Leitung dient als Kommunikations-
verbindung zwischen Wärmepumpenmanager und elektroni-
schem Expansionsventil (N23). Sie muss beim Manger an der
„field card" und an der Wärmepumpe im Schaltkasten am Expan-
sionsventiltreiber (N23/Network) eingesteckt werden.
Genauere Anweisungen sind der Gebrauchsanweisung des
Wärmepumpenmanagers zu entnehmen.
Detaillierte Informationen siehe Anhang Stromlaufpläne.
Wärmepumpenmanagers mit
