6.3
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60°C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l
≤
jusqu'à 200
≤
de 200 à 600
> 600 < 0,02
Débit minimum d'eau de chauffage
Le débit minimum d'eau de chauffage (voir « Informations sur les
appareils », chap. 11, paragraphe 4.1) de la pompe à chaleur
doit être garanti quel que soit l'état de fonctionnement de l'instal-
lation de chauffage. Ce débit peut être obtenu par l'installation
d'un distributeur sans pression différentielle.

Protection antigel

Dans le cas de pompes à chaleur exposées au gel, une vidange

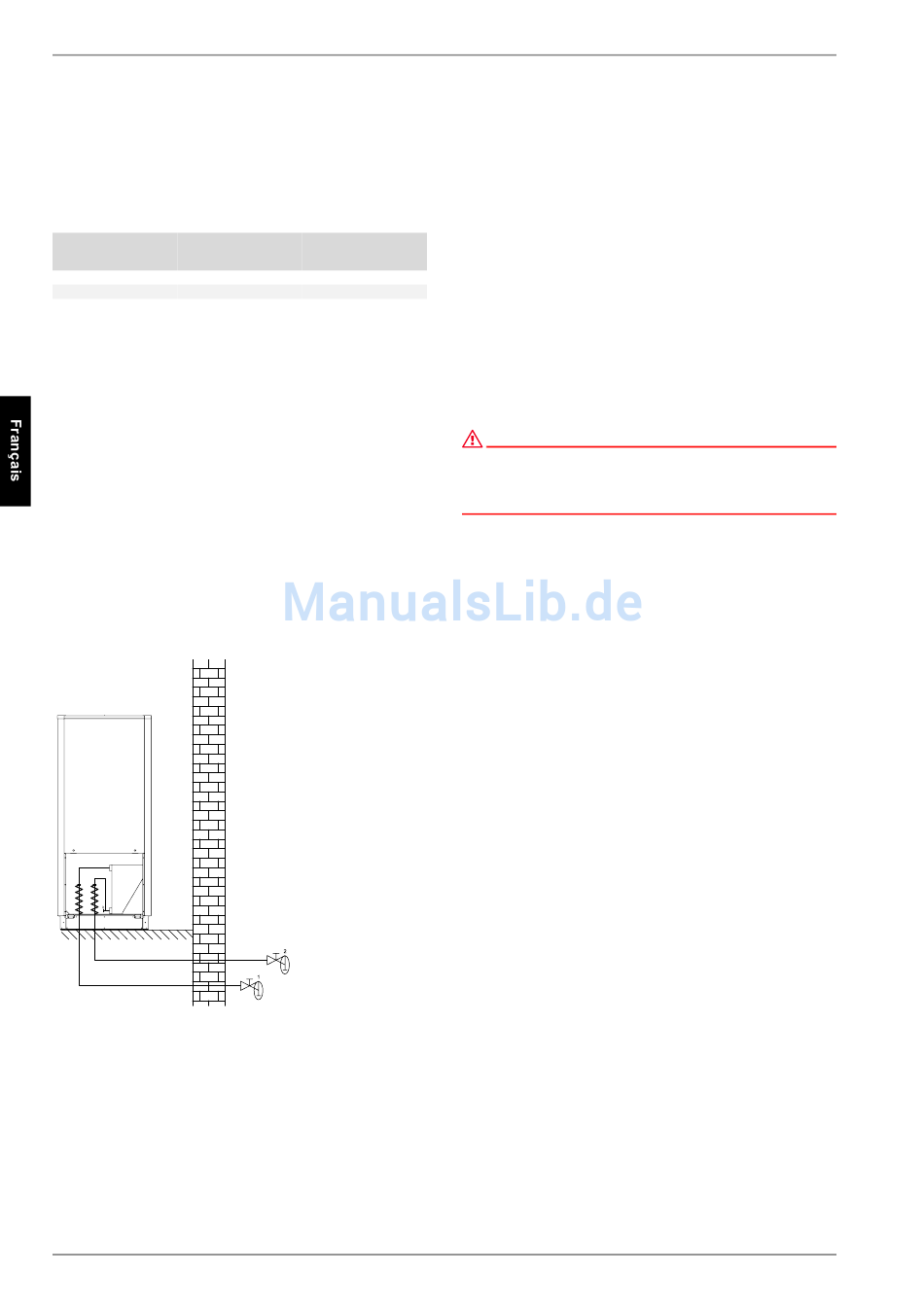

manuelle du circuit de chauffage (voir figure) doit être prévue.
Lorsque le gestionnaire de PAC et le circulateur de chauffage
sont prêts au fonctionnement, c'est le gestionnaire qui assure la
fonction de protection antigel. L'installation doit être vidangée en
cas de mise hors service de la pompe à chaleur ou de coupure
de courant. Pour les installations de pompe à chaleur qui pour-
raient être victimes de pannes de courant non décelables (mai-
son de vacances), le circuit de chauffage doit fonctionner avec
une protection antigel appropriée.
FR-6
Dureté
totale en dH
≤
2,0 11,2
≤
1,5 8,4
< 0,11
6.3 Branchements électriques
Le raccordement en puissance de la pompe à chaleur s'effectue
via un câble à 4 fils normal, vendu dans le commerce.
La section de ce câble de fourniture client doit répondre à la puis-
sance absorbée par la pompe à chaleur (voir en annexe les infor-
mations sur les appareils) ainsi qu'aux prescriptions afférentes
VDE- (EN-) et des opérateurs de réseaux.
Sur l'alimentation de puissance de la pompe à chaleur, prévoir
une coupure omnipolaire avec au moins 3 mm d'écartement
d'ouverture de contact (p. ex. contacteur de blocage de la so-
ciété d'électricité ou contacteur de puissance) ainsi qu'un coupe-
circuit automatique tripolaire, avec déclenchement simultané de
tous les conducteurs extérieurs (courant de déclenchement sui-
vant spécifications techniques). Lors du raccordement, garantir
la rotation à droite du champ magnétique de l'alimentation de
charge.
Ordre des phases : L1, L2, L3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal
effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement
correspondant s'affiche sur le gestionnaire de pompe à chaleur (changer
le câblage)
La tension de commande est assurée par le gestionnaire de
pompe à chaleur.
L'alimentation électrique 230 V AC - 50 Hz du gestionnaire doit
répondre aux exigences mentionnées dans sa notice d'utilisa-
tion.
Trois lignes séparées servent de lignes de commande (non com-
prises dans la livraison de la pompe à chaleur). Deux de ces li-
gnes sont dotées de connecteurs rectangulaires qui doivent être
enfichés sur le gestionnaire de pompe à chaleur et sur la face in-
férieure du boîtier électrique. Une de ces lignes est prévue pour
le niveau de tension 230 V, l'autre pour le niveau de faible ten-
sion. La troisième ligne sert de ligne de communication entre le
gestionnaire de pompe à chaleur et le détendeur électronique
(N23). Elle doit être enfichée à la " field card " du gestionnaire et
au pilote du détendeur (N23/réseau) situé dans le boîtier électri-
que de la pompe à chaleur.
Les extrémités des lignes de commande (non fournies avec l'ap-
pareil) sont dotées de connecteurs rectangulaires. Les lignes re-
lient le gestionnaire de pompe à chaleur d'un côté au boîtier élec-
trique intégré à la pompe à chaleur de l'autre côté. Les prises
côté pompe à chaleur sont situées sur la face inférieure du boî-
tier électrique.
La ligne de commande est constituée de deux câbles séparés.
Le premier de ces câbles est prévu pour le niveau de tension de
commande de 230 V, le second pour celui des faibles tensions et
des tensions de signal.
Des instructions plus précises se trouvent dans les instructions
d'utilisation du gestionnaire de pompe à chaleur.
Pour des informations plus détaillées, voir les schémas électri-
ques en annexe.
