Display Power Control Funktion:

Mittels der Display Power Control Funktion ist das direkte, automatische Ein- und Ausschalten eines oder
mehrerer Displays oder Projektoren bei Signalerkennung auch ohne externe Steuerung möglich. Hierzu
muss jedes der Wiedergabegeräte mit jeweils einem Quickselect Modul per RS232 verbunden werden. Ist
das letzte Quickselect einer Kette über den HDBT Link-out mit einem kompatiblen Anzeigegerät verbun-
den so können zusätzlich zum Bildsignal auch die RS232 Befehle über diese Verbindung an das Anzeige-
gerät übertragen werden (vorbehaltlich der Kompatibilität des zu steuernden Gerätes).

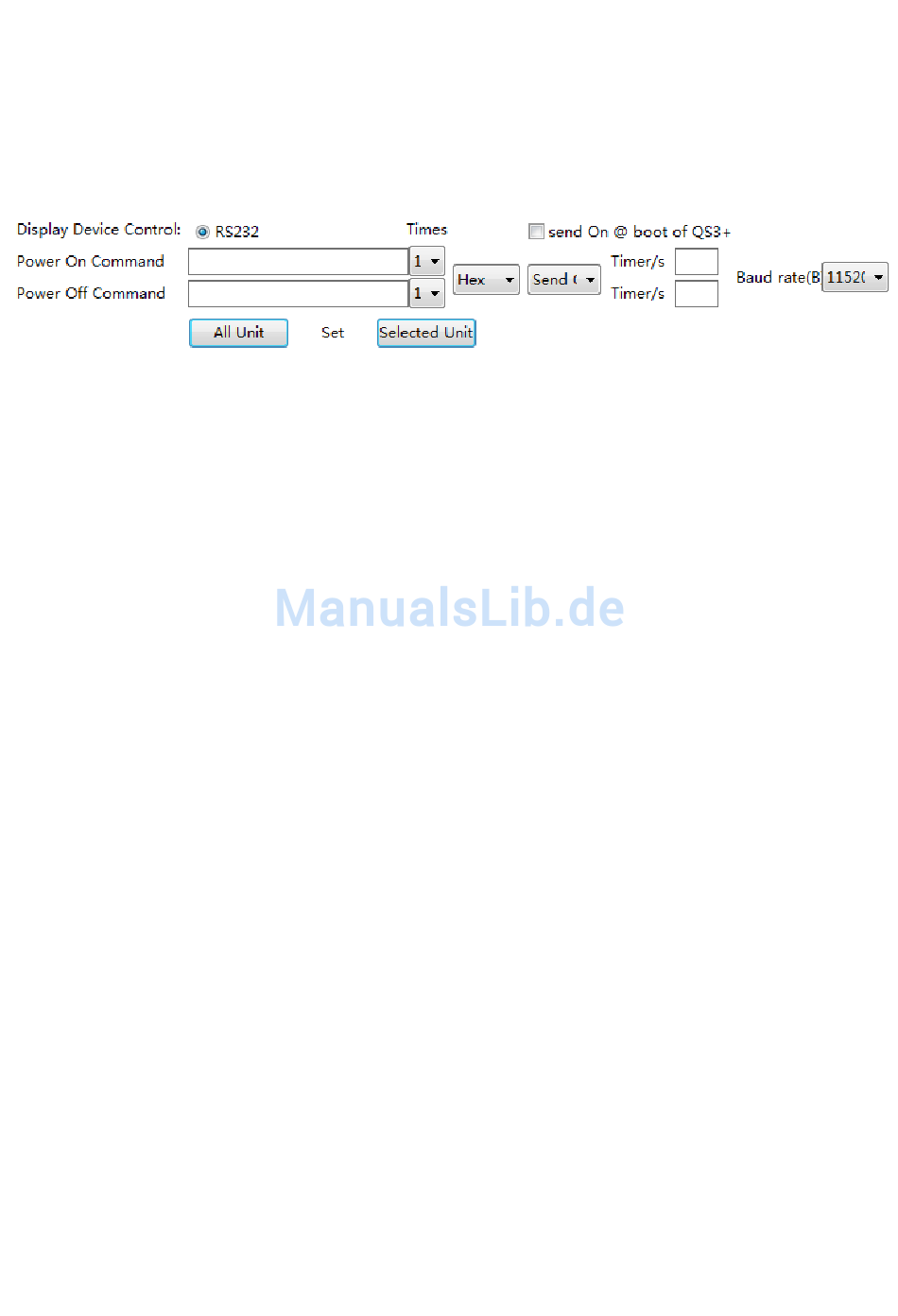

Zur Festlegung der Kommandos werden die benötigten Steuerbefehle für ‚Power On' bzw. für ‚Power Off'
in die entsprechenden Kommando-Felder entweder im Hexadezimalformat oder im ASCII-Format
eingetragen. Im Pulldown Menu hinter den Befehlen ‚Times' wird ausgewählt wie oft dieser Befehl jeweils
wiederholt wird. Zusätzlich wird angegeben, ob das Zeilenende-Zeichen gesendet werden soll oder nicht
(Send CR / No CR, CR=Carriage Return). Mittels der Felder ‚Timer/s' kann ein individueller Timeout
zwischen 0-9999 Sekunden den Ein- und Ausschaltbefehlen zugeordnet werden. Über das Feld
‚Baud Rate' wird die Kommunikationsgeschwindigkeit passend zum Wiedergabegerät eingestellt.
Die passenden Ein-Ausschaltbefehle, das Format und die Kommunikationsparameter entnehmen Sie bitte
dem Benutzerhandbuch Ihres Displays oder Projektors. ,Stop Bits' und ,Parity' können nicht verändert
werden.
Falls die Option ‚send On @ boot of QS3+' gewählt ist, sendet das jeweilige QS3+ nach dem
Anschließen der Spannungsversorgung automatisch den „Power On" Befehl. Falls keine aktive Quelle
gewählt ist, wird nach Ablauf des Timers der „Power Off" Befehl gesendet.
Nach Eingabe der vollständigen Parameter muss mit Klicken auf ‚Selected Unit' der Datensatz an das
entsprechende Quickselect 3.0+ übertragen werden von dessen RS232 Schnittstelle aus die Steuerung
des Wiedergabegeräts erfolgen soll. Ist an jedem Teilnehmerplatz ein identisches Wiedergabegerät zu
steuern, so können mittels der Taste ‚All Units' der eingegebene Datensatz allen Quickselect Modulen
zugeordnet werden.
Werden mehrere unterschiedliche Wiedergabegeräte verschiedener Hersteller verwendet, so kann
auch nacheinander für jedes Wiedergabegerät ein individueller Befehlssatz eingegeben und dem
entsprechenden Quickselect über ‚Selected Unit' zugeordnet werden. Wiederholen Sie den oben
beschriebenen Vorgang für jedes weitere Wiedergabegerät.
Hinweis: Die ‚send On @ boot of QS3+' Befehle werden in einer Kette oder im Ring Setup nicht
weitergeleitet. Die normalen Power Befehle hingegen schon.
