Kindermann QuickSelect 3.0+ Kurzinstallationsanleitung
Multiformat hdbt-transceiver
kaskadierbar in reihenschaltung
Vorschau ausblenden
Andere Handbücher für QuickSelect 3.0+:
- Installations- und bedienungsanleitung (36 Seiten) ,
- Installations- und bedienungsanleitung (36 Seiten)
Werbung
Quicklinks
QuickSelect 3.0+
Multiformat HDBT-Transceiver
kaskadierbar in Reihenschaltung (Daisy Chain)
Art.-Nr. 7447000500
Kurz-Installationsanleitung
D
Eine ausführliche Benutzeranleitung fi nden Sie online unter:
https://shop.kindermann.de/erp/webshop/navigationPath/7447000500.html
Quick-setup Manual
GB
Please fi nd the full manual in German/English on:
https://shop.kindermann.de/erp/webshop/navigationPath/7447000500.html

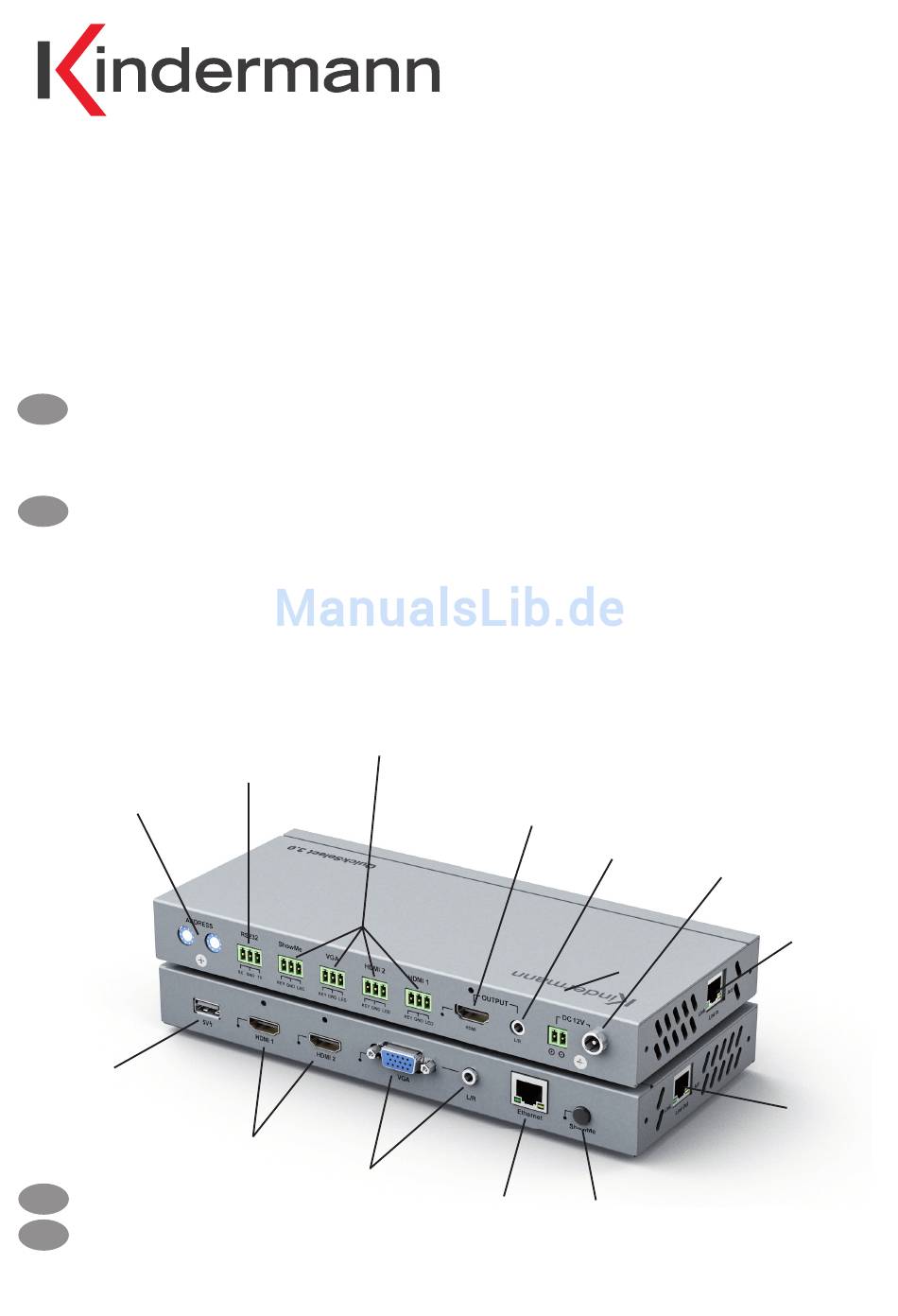

1. Anschlüsse Vorder- und Rückseite
Geräte-Adresse:
Drehschalter
00 bis 99
Rückseite
Vorderseite
5V/2A USB-Lader,
z. B. zum Laden von
Smartphone etc.
D
GB
02.2018
ShowMe-Anschlüsse
für externe Taster
mit Status-LED-Rückmeldung
RS232-
Anschluss
2x HDMI
Eingang
VGA + Audio
Eingang
HDMI
Ausgang
Audio
Ausgang
Ethernet
ShowMe-
Taster
Netzteil
DC 12V 3A
HDBT
Eingang
Link In
HDBT
Ausgang
Link Out
