1. Sicherheitshinweise

• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• Das QuickSelect 3.0+ darf nur mit Sicherheitskleinspannung betrieben werden
• Das Gerät darf nur in trockener Umgebung gelagert und eingesetzt werden
• Die Geräte aus thermischen Gründen immer mit der Beschriftung nach oben montieren
• Auf ausreichende Belüftung der Geräte achten
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte

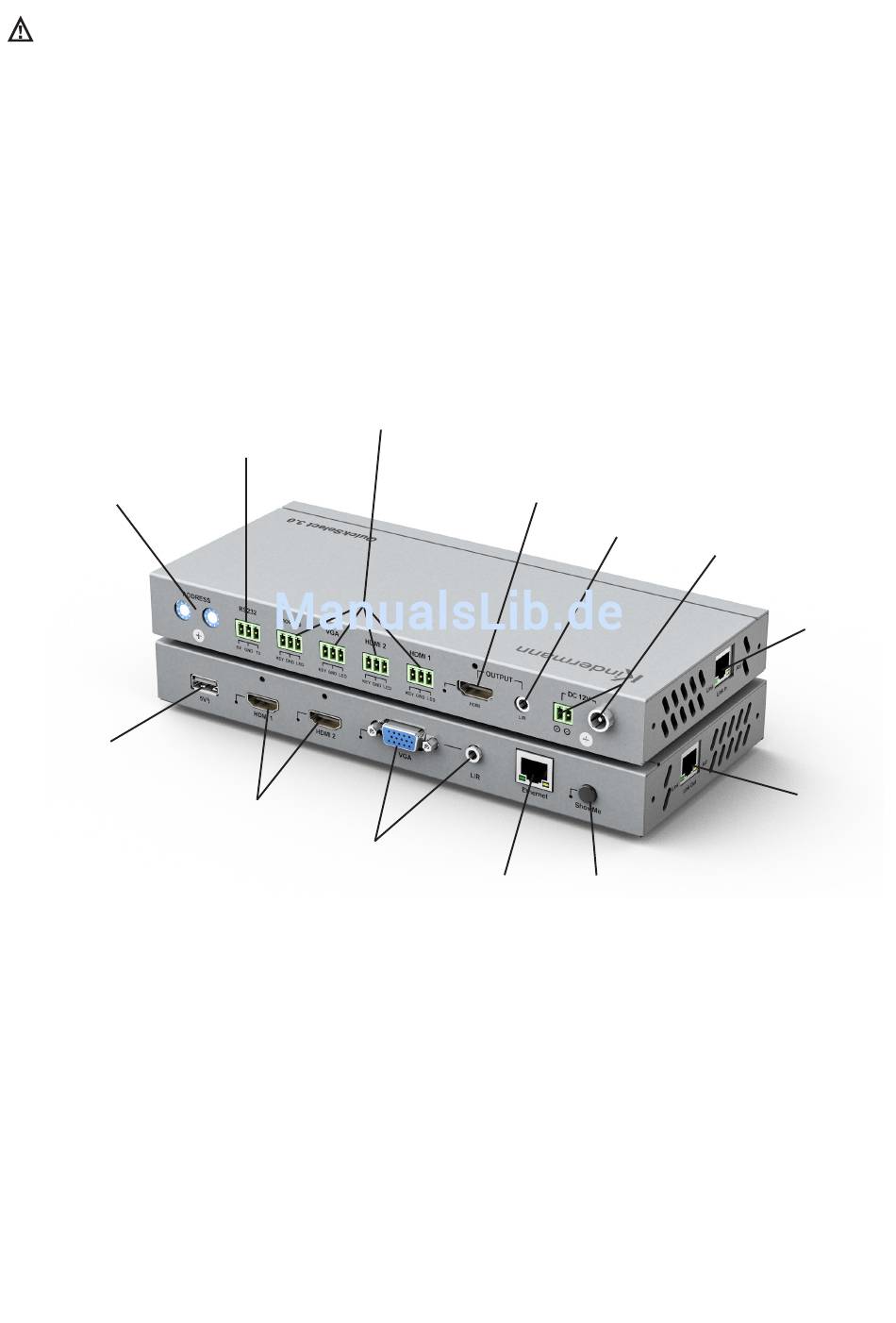

2. Anschlüsse Vorder- und Rückseite
Geräte-Adresse:
Drehschalter
00 bis 99
(99 = Automatik)
Rückseite
Vorderseite
USB-Buchse
zum Laden von
Smartphone etc.
(max. 5V/2A)
und für Firmware-
Updates

3. Lieferumfang

• 1 x Kindermann QuickSelect 3.0+
• 1 x Netzteil 100-240 V~ / 12 V DC, 3 A, mit verschraubbarem Kleinspannungsanschluss
• 2 x Haltewinkel für Montage des Gehäuses
• 4 x Gerätefüße
• 5 x Schraub-/Steckanschlussklemme, 3 polig; 1 x 2-polig für Netzteil
• 1 x Schraub-/Steckanschlussklemme, 3 polig mit Kurzschlussbrücke für Schnell-Inbetriebnahme
• 1 x Kurz-Installationsanleitung
Die kostenlose Konfigurations-Software zum Download finden Sie in unserem Händlerportal
(nur für Wiederverkäufer): http://shop.kindermann.de/erp/webshop/navigationPath/7447000500.html
ShowMe-Anschlüsse
für externe Taster
mit Status-LED-Rückmeldung
RS232-
Anschluss
2x HDMI
Eingang
VGA + Audio
Eingang
HDMI
Ausgang
Audio
Ausgang
Ethernet
ShowMe-
10/100Mbit
Taster
Netzteil
DC 12V 3A
HDBT
Eingang
Link In
HDBT
Ausgang
Link Out
3
