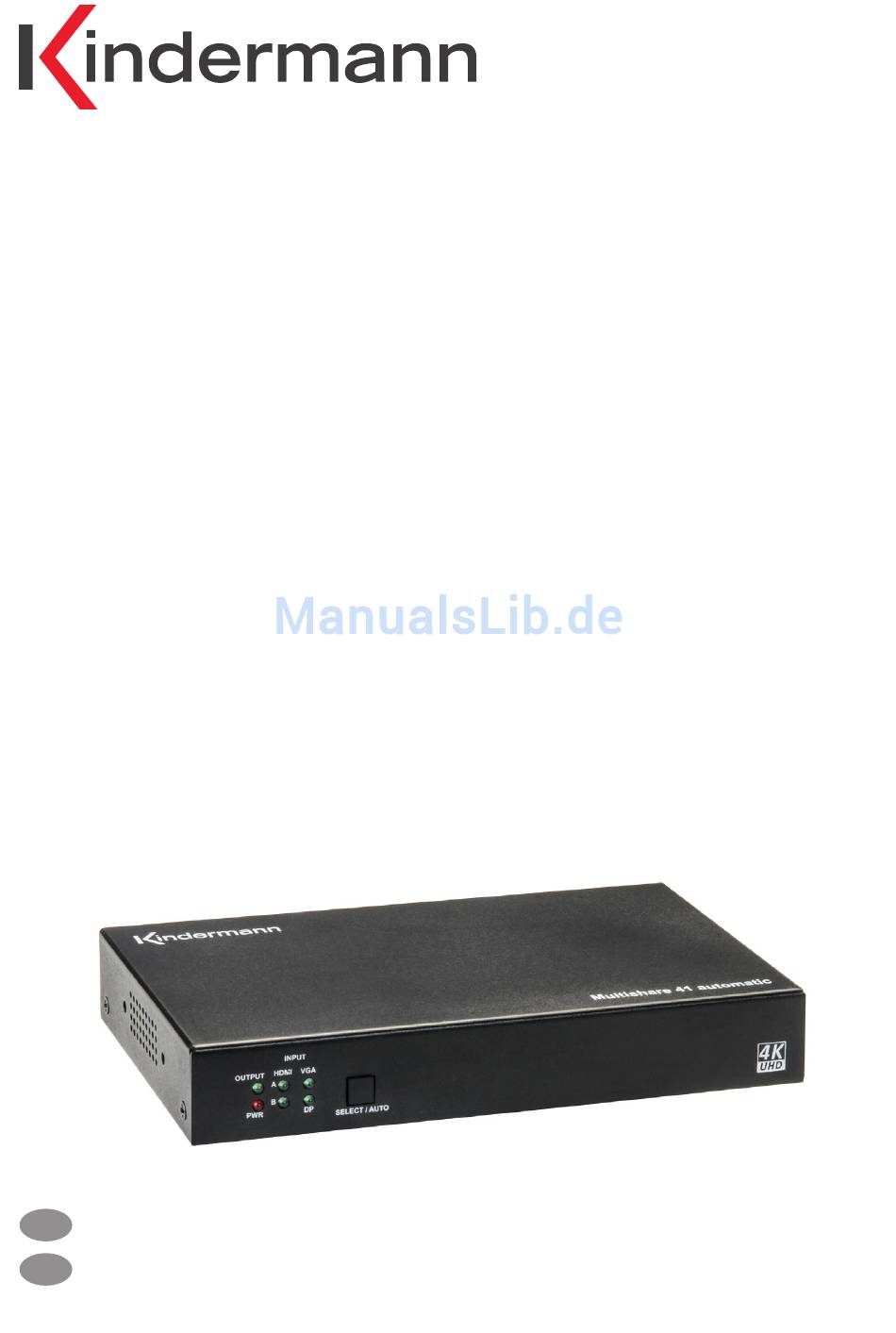

- Seite 1 Multishare 41 automatic Multishare 41 automatic 4 auf 1 Multiformat Automatik-Umschalter 4 to 1 multi format automatic switch Art.-Nr. 5778 000 053 Ref. No. 5778 000 053 Montage- und Bedienungsanleitung Mounting and operating instructions 07.2015...
-
Seite 3: Gerätebeschreibung

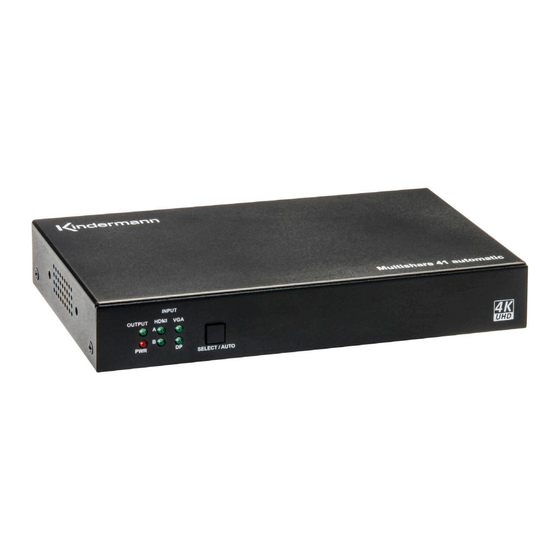

Audio de-Embedding, hat einen EDID Speicher und ist per RS232 steuerbar. The “Kindermann Multishare 41 automatic“ is a high quality 4 x 1 HDMI selection switch with auto-swit- ching, 2 HDMI, 1DP and one VGA+Audio input and one HDMI output. Additional it has an integrated audio deembedder, an EDID minder and is controllable via RS232. - Seite 4 Funktionen - Functions ➡ Unterstützt DisplayPort 1.2 mit 4K@30Hz ➡ Unterstützt HDMI 1.4a mit 4K@30Hz oder 4K@60Hz (4:2:0) ➡ Automatische Umschaltung: Drücken Sie den Taster für 3-5 Sekunden, so wird das Gerät in den Automatikmodus gebracht. Erneutes Drücken für drei Sekunden schaltet das Gerät wieder in den manuellen Modus ➡...
-
Seite 5: Bedien- Und Anzeigekomponenten
Bedien- und Anzeigekomponenten - Panel description Vorderseite - Front panel Name Description Power Leuchtet rot, wenn das Gerät eingeschalten ist Illuminate red once powered on Output Grün: Das Bild wird aus per HDMI ausgegeben Green: Picture is send by HDMI Grün - blinkt: Ein Ausgabegerät ist angeschlossen, es wird kein Bild ausgegeben Green - blinking: An Output Device ist connected, no picture is send... - Seite 6 Rückseite - Rear panel Name Description Power Stromversorgung (DC 5V) / Power port (DC 5V) VGA Eingang / VGA input Audio Eingang, für VGA Audio input for VGA DP Eingang DP input HDMI A/B 2x HDMI/DVI Eingänge bis zu 4k&1080p in 3D 2x HDMI/DVI input ports up to 4k&1080p 3D HDMI HDMI/DVI Ausgang bis zu 4k&1080p in 3D...
- Seite 7 Technische Daten Eingang Ausgang Eingang 2 HDMI, DP, VGA+Audio Ausgang 1 HDMI, 1 Audio Standard HDMI 1.4a, DP 1.2, VESA Standard HDMI 1.4a Audio Ein-/Ausgang 3,5 mm Klinke LED Ausgänge Phönix Klemmen, Spannung: 5V interner Widerstand: 200 Ohm Steuerung RS232 Phönix Klemmen Kontakteingänge Phönix Klemmen,...
- Seite 8 RS232 Kommunikationsprotokoll Baudrate: 9600, Daten Bits: 8, Stop Bit: 1, Parität: Keine, jeder Befehl wird mit <CR> abgeschlossen Befehl Funktionsbeschreibung Geräteantwort 1B1. Schaltet VGA+Audio auf Ausgang AV: 1 ’ 1 2B1. Schaltet DP auf Ausgang AV: 2 ’ 1 3B1. Schaltet HDMI-A auf Ausgang AV: 3 ’ ...
- Seite 9 RS232 Communication protocol Baud rate: 9600, Data bit: 8, Stop bit: 1, Parity: none, each command will be closed with <CR> Command Function description Feedback code 1B1. Switches VGA+audio to output AV: 1 ’ 1 2B1. Switches DP to output AV: 2 ’ 1 3B1.
-
Seite 10: Installation
Versorgen Sie den Kindermann Multishare 41 automatic über das beiliegende Steckernetzteil mit Spannung Mount the “Kindermann Multishare 41 automatic“ with it´s attached holder to a solid surface Connect your units to the in- and outputs of the “Kindermann Multishare 41 automatic“... -
Seite 11: Verfügbares Zubehör
Verfügbares Zubehör - Available accessories • HDMI-Kabel, Typ A, 19-Pin (58090007xx) • Flaches HDMI-Kabel, Typ A, 19-Pin (58090004xx) • DisplayPort-Kabel, 20-Pin (58090002xx) • VGA-Kabel, 15-Pin (7483 0004xx) • VGA-Kabel mit Audio, 15-Pin und 3-Pin (7483 0002xx) • Audio Kabel Stereo-Klinke (576600000x /576700000x) •... - Seite 12 5778 000 053 D/GB 2015-07 / 842 141 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
