Bedienung Per Showme-Taster; Screensaver - Kindermann QuickSelect 3.0+ Installations- Und Bedienungsanleitung

8. Bedienung per ShowMe-Taster

Sind die Quickselect-Geräte für die Teilnehmer frei zugänglich aufgestellt (z. B. auf einem Tisch), so kann
die Aktivierung entweder durch Drücken der frontseitigen ShowMe Taste erfolgen oder auch automatisch
durch Signalerkennung (hierzu „Auto ShowMe"-Betrieb mittels Konfigurationssoftware einschalten).
Für den Fall eines verdeckten Einbaus verfügt jedes QuickSelect an der Rückseite über Anschlüsse für
drei externe Taster mit Status-LED, damit der Anwender jeden Eingang auch separat, z. B. in einem
Tischanschlussfeld anwählen kann.
Montieren Sie das QuickSelect mit Hilfe der Montagewinkel mit der Beschriftung nach oben unter dem
Tisch, verkabeln Sie das Anschlussfeld mit dem QuickSelect entsprechend.
Der rückseitige ShowMe-Anschluss verhält sich wie der eingebaute ShowMe-Taster. Ist nur eine Quelle
angeschlossen, wird beim Drücken des ShowMe-Tasters der aktive Eingang automatisch ausgewählt.
Ansonsten werden die Eingänge zyklisch durchgeschaltet.

Screensaver:

LED
GND
KEY

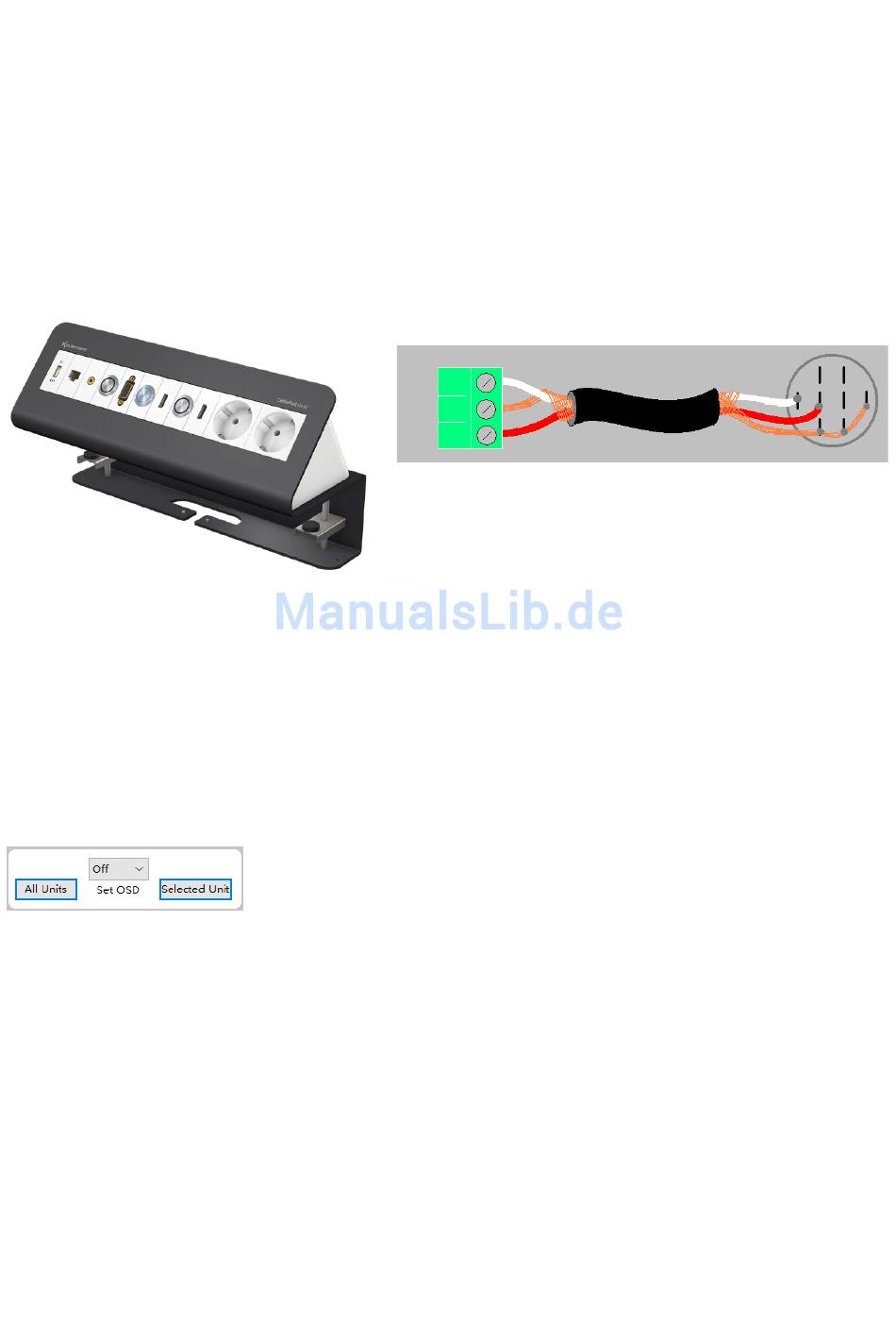

z. B. CablePort desk
Art-Nr. 7430 000 008
Wird ein Quickselect Modul ohne angeschlossene Signalquellen
aktiviert (durch Drücken der internen oder externen Show-Me Taste),
so erscheint der Bildschirmschoner des integrierten VGA-zu-HDMI
Scalers. Anhand des Bildschirmschoners lässt sich der aktuelle
Firmware-Stand des Quickselect Gerätes ablesen.
In besonderen Fällen kann der Bildschirmschoner deaktiviert werden
bzw. erneut aktiviert werden.
Hinweis: Nach erneutem Einschalten des zuvor deaktivierten Screen-
savers wird dieser erst aktiv, wenn kurzzeitig das Video-Eingangssignal
getrennt und wieder angesteckt wird oder nach kurzem Trennen der
Stromversorgung.
für QuickSelect 3.0
2
NC
+ -
NO
C
17
