10. Verfügbares Zubehör
• RS232-Kabel vorkonfektioniert (7447 000 410)
• VGA-Kabel (7483 000 4xx)
• HDMI-Kabel, Typ A, 19-Pin (5809 000 1xx)
• DP auf HDMI-Kabel (5809 000 60x)
• HDMI Medienswitchkabel (5809 000 099)
• VGA Medienswitchkabel (7483 000 300)
• Neets Mediensteuerung (5555 000 0x0)

11. Anwendungsbeispiele

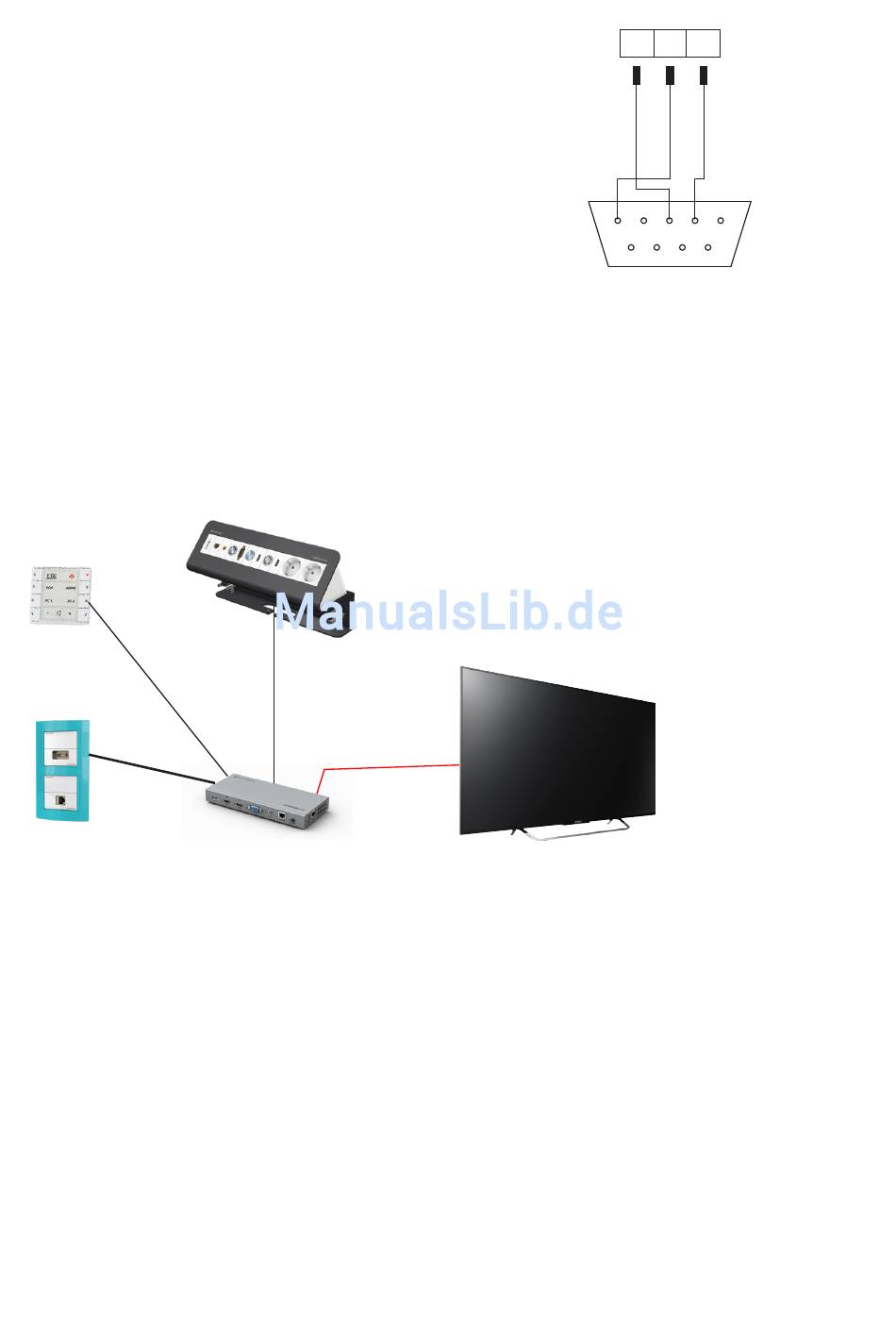

11.1 Eintischlösung mit HDBT-Wandanschlussfeld
Medien-
steuerung
RS232
(5555 000020)
Link Out
Link In
HDBT-
Transmitter
(7456000 543)
2 x HDMI, VGA
Control + LED
HDMI
Rx GND Tx
5 1
RS232-Buchse
9 6
Sub-D9
RS232-Kabel
RS232
Quickselect
PC
