Systemübersicht und Adressvergabe:
Hinweis: Mit Hilfe der ShowMe-Anschlüsse für externe Taster wird nur die Quelle für das über HDBT-Out
ausgegebene Signal gewählt, nicht für HDMI/Audio Out (außer es ist die Einstellung „Link In/Link Out"
gewählt).
Die werksseitige Einstellung ist „Link In/Link Out". Hierbei werden entweder über Link In vom voran-
gehenden Modul ankommende Signale oder auch lokal eingespeiste Signale auf beiden Ausgängen
HDMI und Link Out parallel ausgegeben.

EDID Management:

Mit der EDID-Konfiguration nehmen Sie Einfluss auf den EDID-Datenaustausch vom Anzeigegerät
an die Signalquelle. Sie können EDID Werte vorgeben, um die Signalquellen zur Ausgabe dieser
vorein-gestellten Formate aufzufordern. Dies betrifft bei HDMI und Displayport Audio und Video.
Das QuickSelect 3.0 + hat drei EDID Tabellen pro HDMI Eingang verfügbar:
1. Auto EDID, 2. Werksseitige (‚Predefined') EDID, 3 Benutzerspezifische (‚User') EDID.
Die jeweilige Tabelle wird über den aktiven Modus in der GUI ausgewählt.
Info: Was ist EDID
Die EDID Information (Extended Display Identification Data) besteht aus einer einer 128 Byte- (VGA) bzw. 256
Byte-Datenstruktur (HDMI), die in einem Videodisplay/Projektor oder anderem Ausgabegerät gespeichert ist.
Diese enthält die für das Ausgabegerät darstellbaren Auflösungen incl. Bildwiederholrate, Tonformate usw.
Das Quellgerät fragt vor dem Bildaufbau das Ausgabegerät nach dieser Tabelle und wählt daraus eine
möglichst passende Auflösung für die Bildausgabe.
10

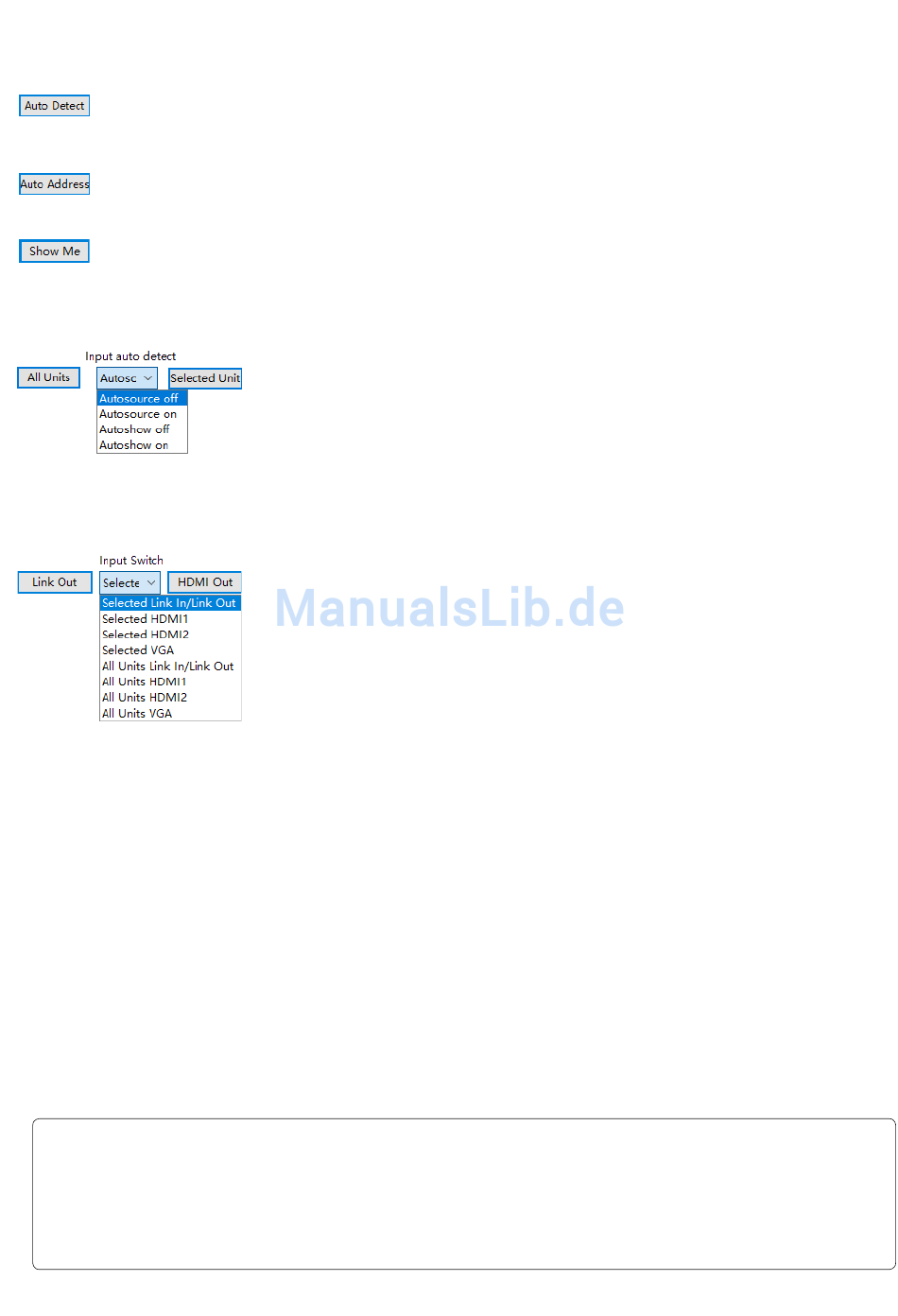

Mit dem Betätigen dieser Taste werden die in dieser Kette verbundenen
und korrekt angeschlossenen, QuickSelect 3.0+ Transmitter gesucht und er-
kannt. Die linke der beiden Zahlen stellt die interne ID dar (für den Benutzer
nicht relevant) und die zweite Zahl die momentan vergebene Adresse.
Mit Auto Address werden die Adressen automatisch vergeben
(gilt nur für die Geräte, deren BCD Schalter auf 99 stehen).
Ein Klicken auf diese Taste entspricht einem Tastendruck der ShowMe-Taste
des jeweils ausgewählten Gerätes (erkennbar am roten Rahmen).
Hier kann für einzeln ausgewählte Geräte oder für alle Geräte der
Kette die automatische Eingangswahl jedes Gerätes aktiviert/deaktiviert
werden (Autosource on/off). Ist diese Funktion eingeschaltet, wird der
Eingang auf ein neu anliegendes Bildsignal automatisch umgeschaltet.
Übertragen wird dieses Bildsignal nur, wenn auch das Gerät aktiv ist
(ShowMe Taste wurde gedrückt).
Werksseitige Einstellung ist „Autosource on".
Die zusätzliche automatische Übertragung eines anliegenden Signals
lässt sich mittels „Autoshow on" aktivieren. Werksseitige Einstellung ist
„Autoshow off".
In diesem Abschnitt wird festgelegt welche der 4 Eingänge
(Link In, HDMI1, HDMI2 oder VGA) auf den ‚HDBT-Out' zur
Weiterleitung an die Folgekomponente gelegt wird.
Über die Taste ‚HDMI Out' wird bestimmt, welcher dieser Eingänge auf
den HDMI-Ausgang des ausgewählten QuickSelect 3.0+ gelegt wird.
Somit kann ein lokal angeschlossener Vorschaumonitor das
über ‚Link-In' ankommende oder über ein lokal per HDMI/VGA
eingespeistes Bildsignal anzeigen.
