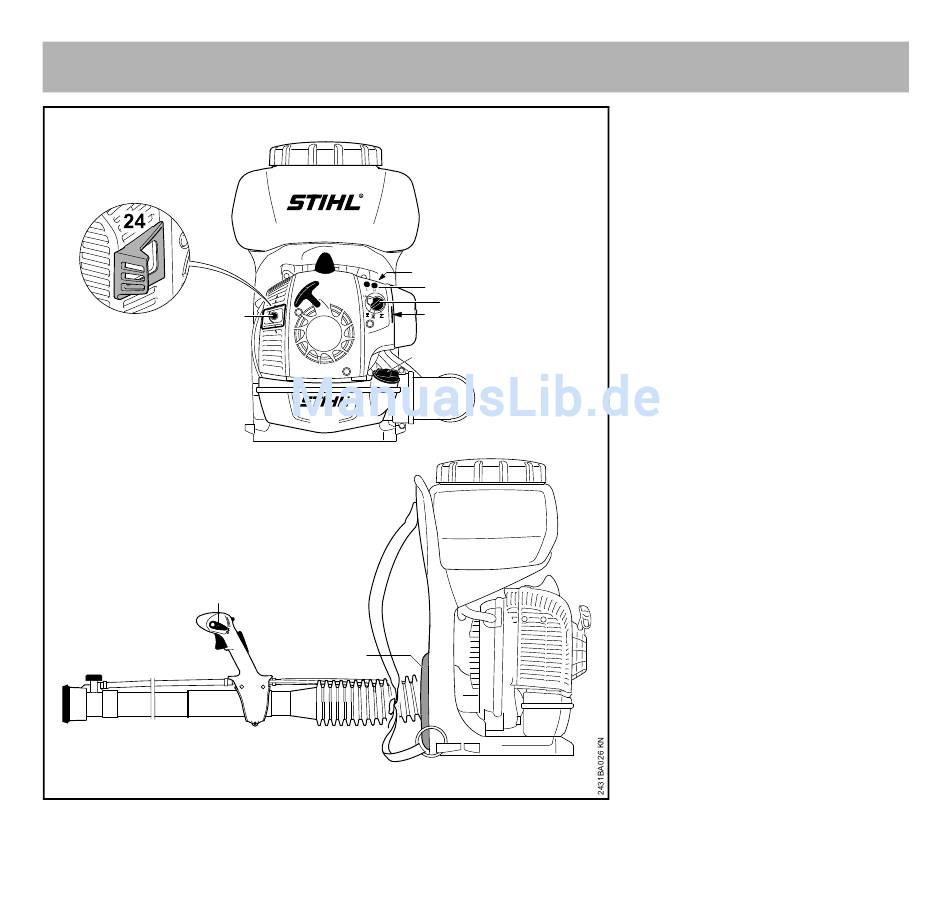

Wichtige Bauteile

17
16
13
12
15
14
SR 200
1
2
5
4
3
9
10
11
23
22
18
19
21
20
6
7
8
#
1 Behälterdeckel
2 Brühebehälter
3 Schalldämpfer
4 Anwerfgriff
5 Zündkerzenstecker
6 Kraftstoffhandpumpe
7 Vergasereinstellschrauben
8 Drehknopf der Startklappe
9 Luftfilter
10 Tankverschluss
11 Kraftstofftank
12 Ablenkgitter
13 Dosierstück
14 Düse
15 Blasrohr
16 Gashebel
17 Stellhebel
18 Ventilhebel für Brühezulauf
19 Gashebelsperre (nur
länderabhängig vorhanden)
20 Faltenschlauch
21 Rückenpolster
22 Traggurt
23 Rückenplatte
24 Distanzstück (nur länderabhängig
vorhanden)
# Maschinennummer (Filterdeckel
abnehmen – Maschinnennummer
ist auf der Innenseite des
Gebläsegehäuses eingeprägt)
