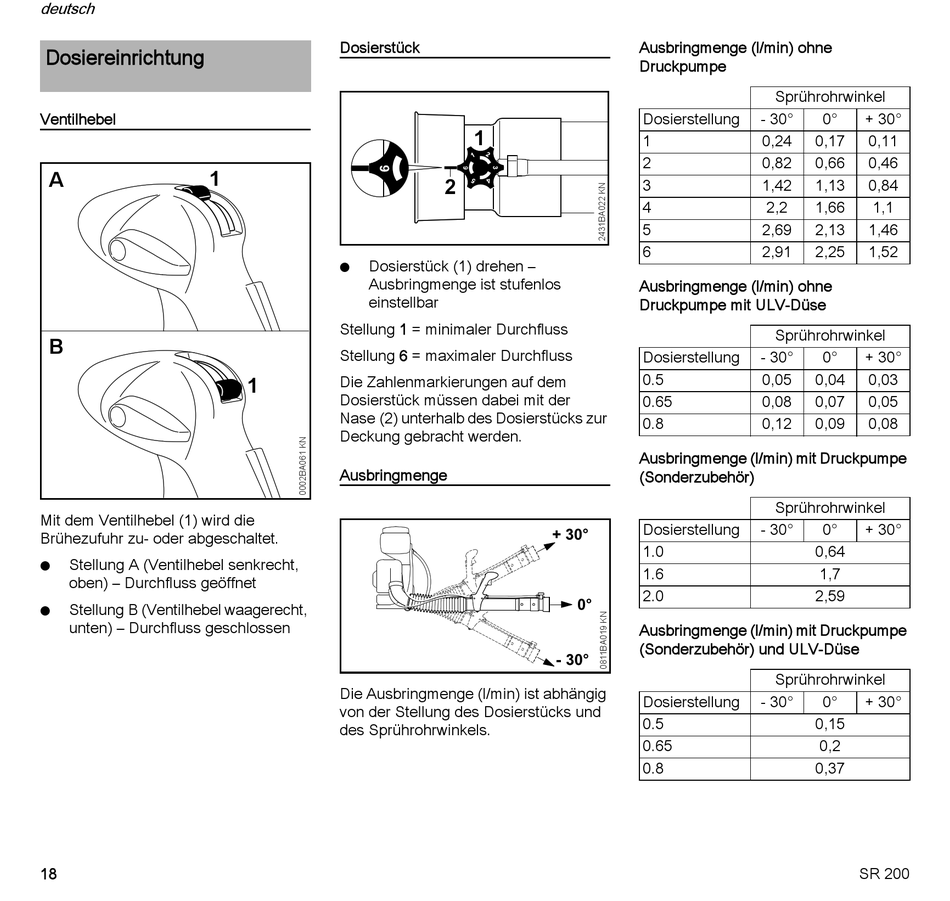

Dosiereinrichtung - Stihl SR 200 Gebrauchsanleitung

deutsch

Dosiereinrichtung

Ventilhebel
1
A
B
Mit dem Ventilhebel (1) wird die
Brühezufuhr zu- oder abgeschaltet.
Stellung A (Ventilhebel senkrecht,
N
oben) – Durchfluss geöffnet
Stellung B (Ventilhebel waagerecht,
N
unten) – Durchfluss geschlossen
18
Dosierstück
Dosierstück (1) drehen –
N
Ausbringmenge ist stufenlos
einstellbar
Stellung 1 = minimaler Durchfluss
Stellung 6 = maximaler Durchfluss
Die Zahlenmarkierungen auf dem
1
Dosierstück müssen dabei mit der
Nase (2) unterhalb des Dosierstücks zur
Deckung gebracht werden.
Ausbringmenge
Die Ausbringmenge (l/min) ist abhängig
von der Stellung des Dosierstücks und
des Sprührohrwinkels.
1
2
Ausbringmenge (l/min) ohne
Druckpumpe
Sprührohrwinkel
Dosierstellung - 30°
1 0,24 0,17
2 0,82 0,66
3 1,42 1,13
4 2,2 1,66
5 2,69 2,13
6 2,91 2,25
Ausbringmenge (l/min) ohne
Druckpumpe mit ULV-Düse
Sprührohrwinkel
Dosierstellung - 30°
0.5 0,05 0,04
0.65 0,08 0,07
0.8 0,12 0,09
Ausbringmenge (l/min) mit Druckpumpe
(Sonderzubehör)
Sprührohrwinkel
Dosierstellung - 30°
1.0 0,64
1.6 1,7
2.0 2,59
Ausbringmenge (l/min) mit Druckpumpe
(Sonderzubehör) und ULV-Düse
Sprührohrwinkel
Dosierstellung - 30°
0.5 0,15
0.65 0,2
0.8 0,37
0° + 30°
0,11
0,46
0,84
1,1
1,46
1,52
0° + 30°
0,03
0,05
0,08
0° + 30°
0° + 30°
SR 200
