5.4 Meldekontakt
Anschluss über M12-Buchse
Bei den X-200 IRT PRO-Geräten sowie beim X208PRO erfolgt der Anschluss über eine 5-
polige, b-kodierte M12-Buchse.

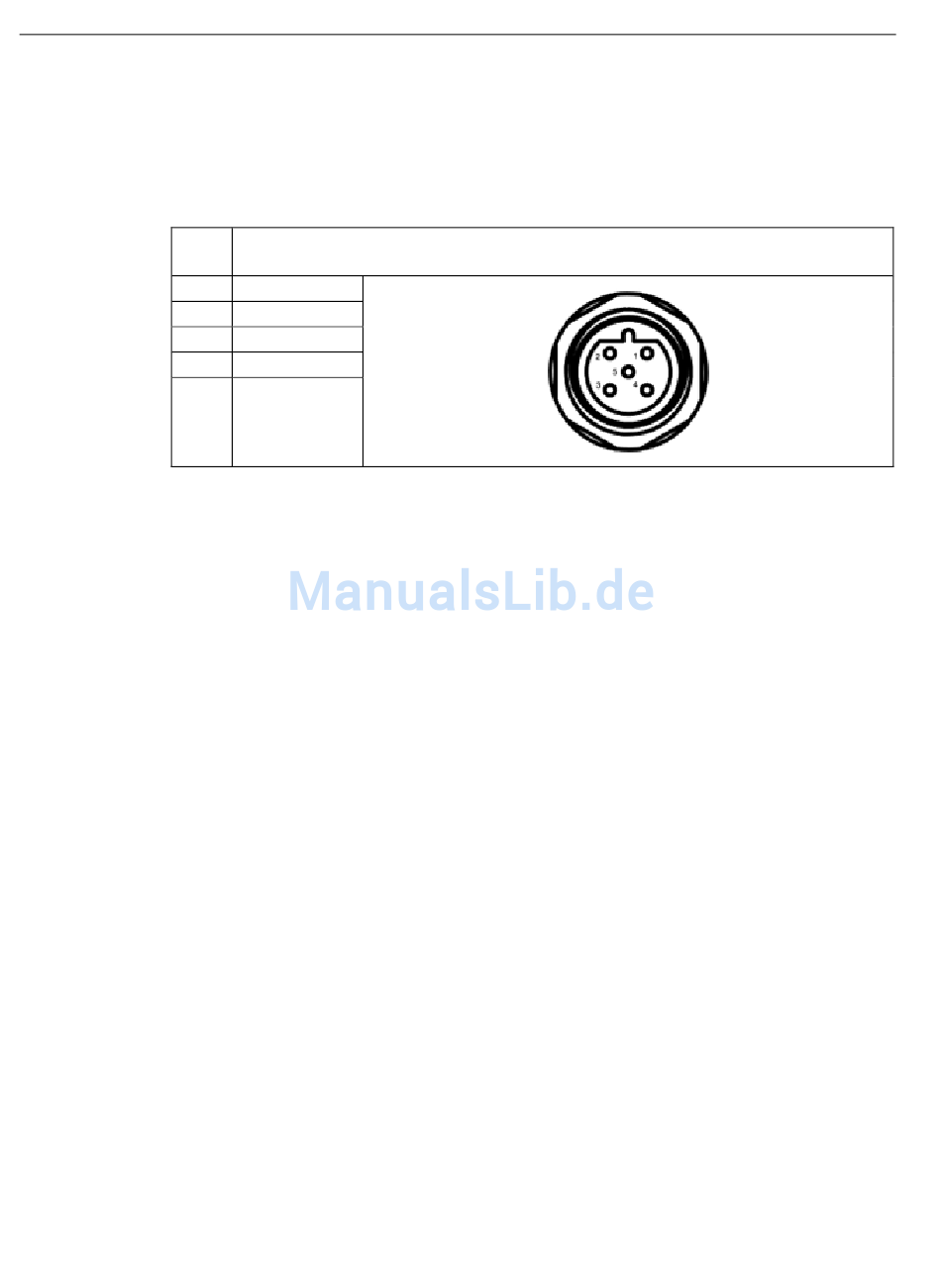

Die nachfolgende Tabelle zeigt die PIN-Belegung:
PIN-
Nr.:
1
2
3
4
5
50
Belegung
F1
n.c.
n.c.
F2
n.c.
