Einsetzen in den Steckplatz

ACHTUNG
• Ziehen und Stecken Sie den C-PLUG nur im spannungslosen Zustand.
• In einem Gerät mit lackierter Leiterplatte dürfen Sie nur einen C-PLUG mit lackierter

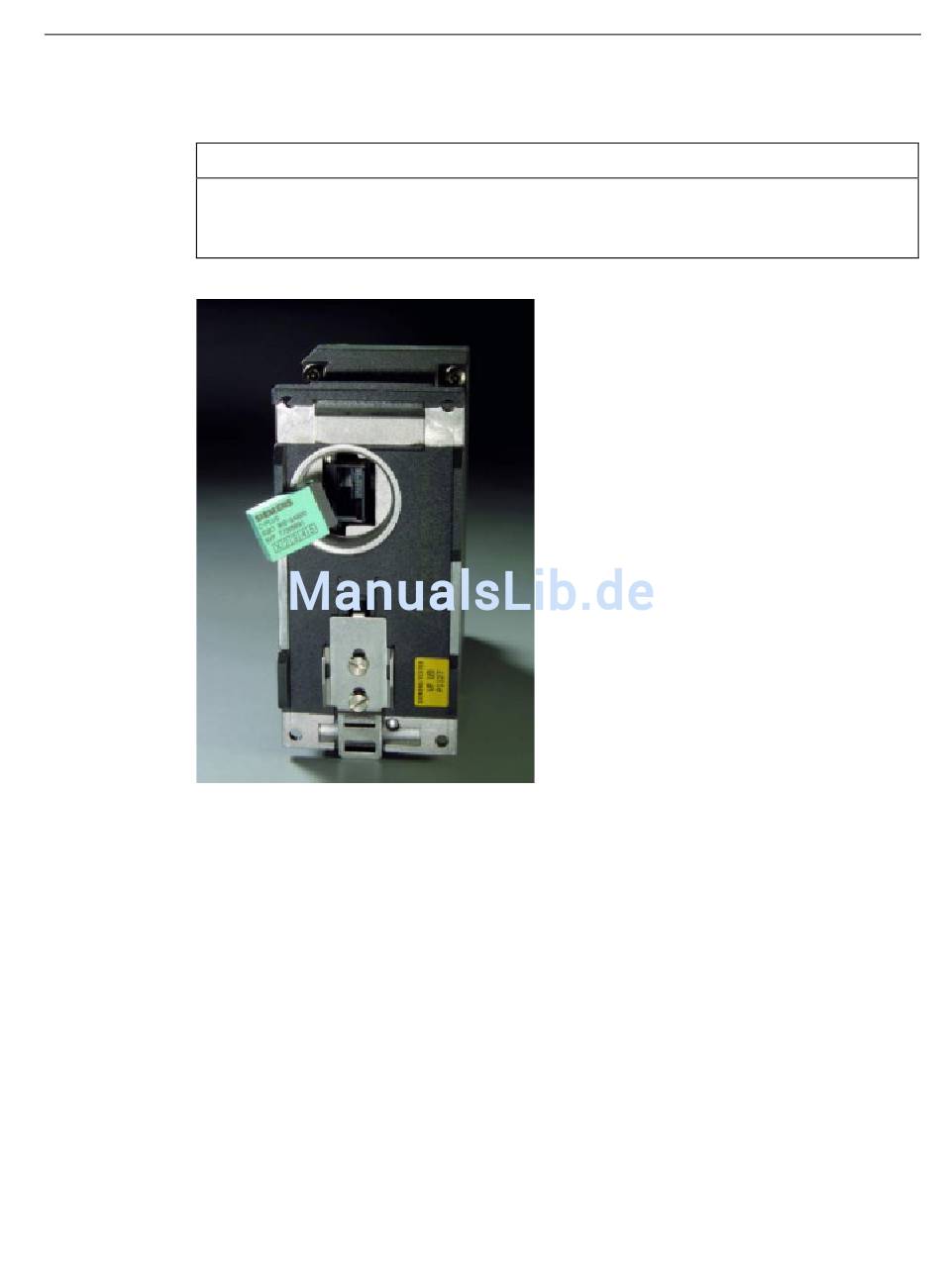

Bild 2-2
Den Steckplatz für den C-PLUG finden Sie an folgenden Stellen:
● Beim IE-Switch X-200 auf der Geräterückseite.
● Beim IE-Switch XF-200 an der linken Geräteseite.
Um den C-PLUG einzusetzen, gehen Sie wie folgt vor:
1. Entfernen Sie den Schraubdeckel.
2. Stecken Sie den C-PLUG in den Steckplatz.
3. Verschließen Sie den Steckplatz mit dem Schraubdeckel.
SCALANCE X-200
Betriebsanleitung, 03/2015, C79000-G8900-C284-06
Platine verwenden.
C-PLUG und Steckplatz
Gerätebeschreibung
2.4 Der C-PLUG
