Anschließen
5.4 Spannungsversorgung
5.4.2.2
Anschluss redundanter Spannungsversorgung beim XR300-EEC
Gerätevarianten mit 1 oder 2 Netzteilen
Es gibt Gerätevarianten mit einem Netzteil oder mit zwei Netzteilen. Bei Gerätvarianten mit
zwei Netzteile, wird das 2. Netzteil auch als redundantes Netzteil bezeichnet.
Der Anschluss erfolgt über einen 4-poligen steckbaren Klemmenblock, an den sich zwei
Spannungsversorgungen anschließen lassen (redundant anschließbar).
Werden an das Gerät zwei Spannungsversorgungen angeschlossen, wird dies als
redundante Spannungsversorgung bezeichnet.
Schließen Sie die zwei Spannungsversorgungen wie im Folgenden beschrieben an, um eine
Zuordnung von Anschlussbelegung und Leuchtdiodenanzeige zu erreichen.
Anschluss redundanter Spannungsversorgung an 1 Netzteil
Nutzen Sie für den Anschluss der Spannungsversorgung des Klemmenblocks "PS1".

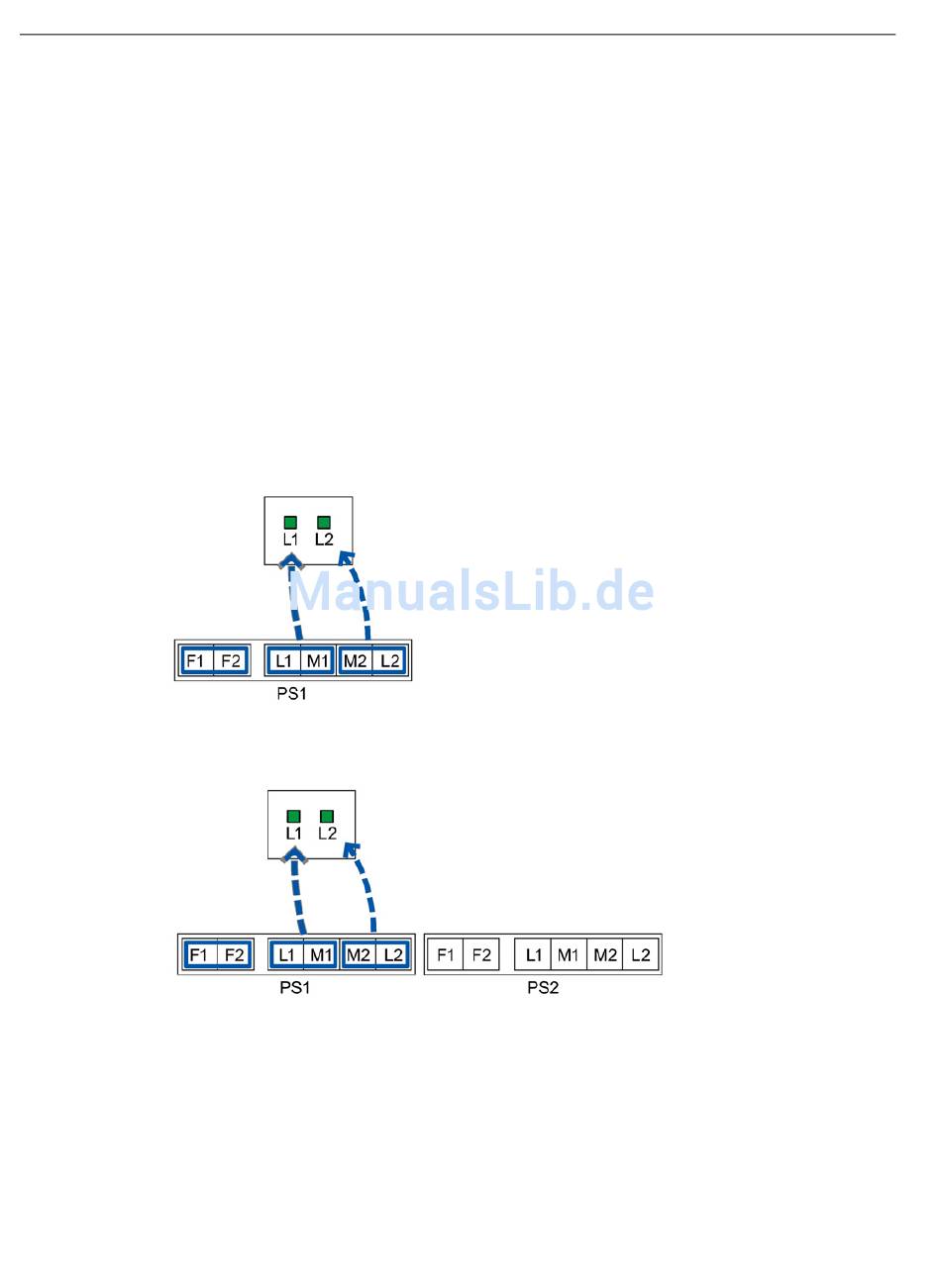

Bild 5-2
Bild 5-3
● Wenn die Spannungsversorgung an den Anschlüssen L1/M1 ausfällt, wird dies von der
Leuchtdiode L1 angezeigt.
● Wenn die Spannungsversorgung an den Anschlüssen L2/M2 ausfällt, wird dies von der
Leuchtdiode L2 angezeigt.
50
Zuordnung von Leuchtdiodenanzeige und den Anschlüssen für die redundante
Spannungsversorgung bei Geräten mit einem Netzteil
Zuordnung von Leuchtdiodenanzeige und den Anschlüssen für die redundante
Spannungsversorgung bei Geräten mit zwei Netzteilen
SCALANCE XR-300M EEC
Betriebsanleitung, 10/2014, A5E02661176-08
