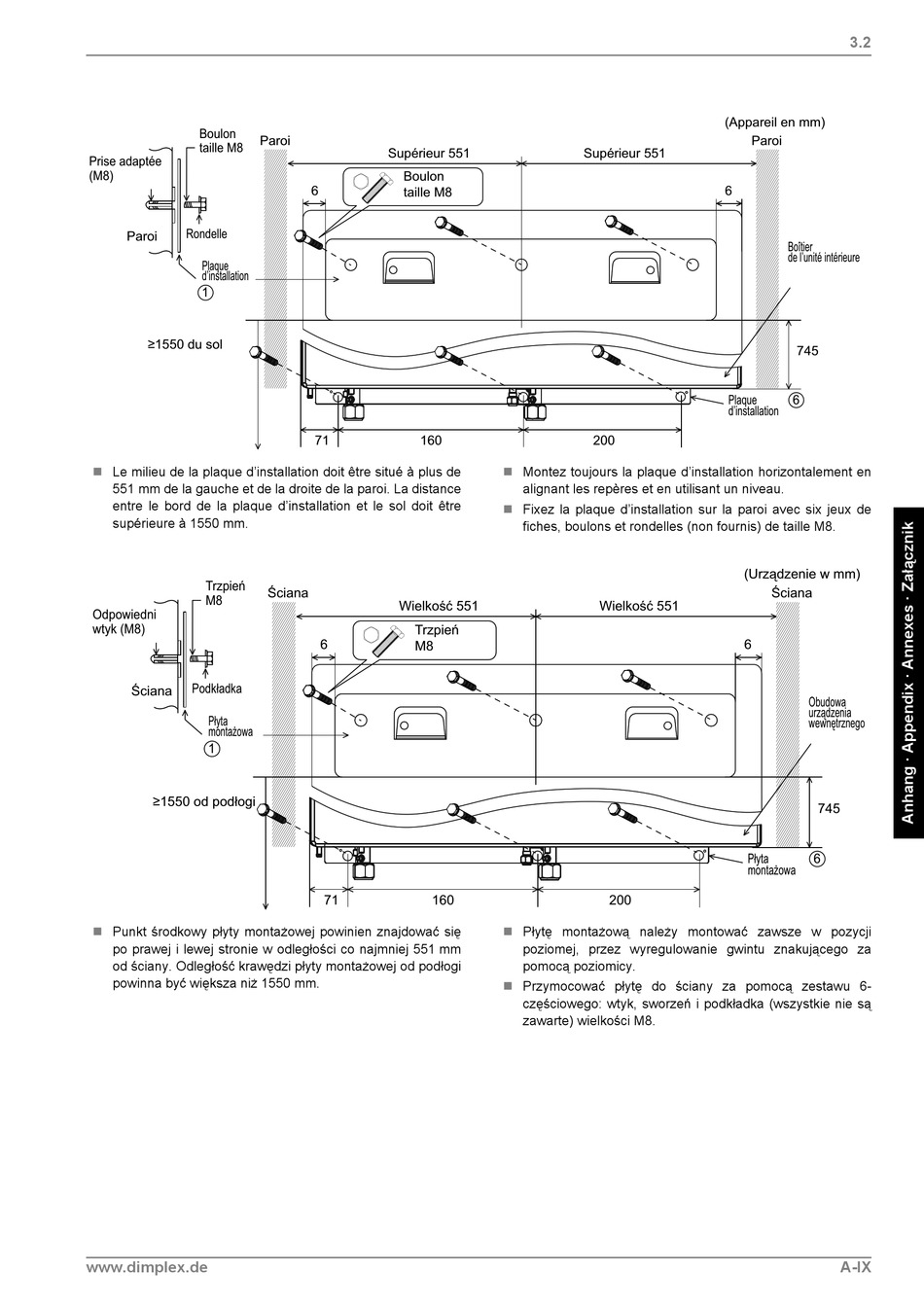

 Le milieu de la plaque d'installation doit être situé à plus de
551 mm de la gauche et de la droite de la paroi. La distance
entre le bord de la plaque d'installation et le sol doit être
supérieure à 1550 mm.
 Punkt środkowy płyty montażowej powinien znajdować się
po prawej i lewej stronie w odległości co najmniej 551 mm
od ściany. Odległość krawędzi płyty montażowej od podłogi
powinna być większa niż 1550 mm.
www.dimplex.de
 Montez toujours la plaque d'installation horizontalement en
alignant les repères et en utilisant un niveau.
Fixez la plaque d'installation sur la paroi avec six jeux de

fiches, boulons et rondelles (non fournis) de taille M8.
 Płytę montażową należy montować zawsze w pozycji
poziomej, przez wyregulowanie gwintu znakującego za
pomocą poziomicy.
 Przymocować płytę do ściany za pomocą zestawu 6-
częściowego: wtyk, sworzeń i podkładka (wszystkie nie są
zawarte) wielkości M8.
