3.2.4 Montage der für die Wandmontage vorgesehenen Modelle CB und CB W
Hinweis
Die Montage der für die Wandmontage vorgesehenen Modelle CB und CB W erfordert einen
Servierwagen, der zum Betrieb der Maschine verwendet wird. Der Servierwagen gehört nicht
zum Lieferumfang der Maschine. Der Servierwagen muss in der Lage sein, das Gewicht
eines mit einem Getränk gefüllten Behälters zu tragen. Siehe 2.3.3. Der Servierwagen sollte
über separate Parkschienen verfügen, die an einer Wand montiert werden können.
Hinweis
Die Montage der für die Wandmontage vorgesehenen Modelle CB oder CB W muss von
einem Servicetechniker vorgenommen werden. Die Montage muss die folgenden Punkte
abdecken:
•
Anbau der Maschine an der Wand mittels Wandhalterung.
•
Anbau eines Tropftabletthalters bei einem Modell des Typs CB W.
•
Anbau der Parkschienen für einen Servierwagen an der Wand. Die Parkschienen
müssen bei der korrekten Platzierung des Ausgabewagens helfen.
•
Anbau der Positionierungsbolzen für einen Behälter am Servierwagen.
•
Anschluss der Stromversorgung, Wasserversorgung und der Überlaufleitung.
Wenden Sie sich an einen Vertreter von Animo, um diese Zubehörteile zu bestellen. Siehe
Rückseite dieser Anleitung.
Vorsicht
Der elektrische Anschluss muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit 30 mA
in allen Phasen, einschließlich Nullpunkt, verfügen. Es muss auch möglich sein, die
Verbindung leicht zu trennen (Kontaktabstand mindestens 3 mm).
3.2.5 Positionierung des Servierwagens bei für die Wandmontage vorgesehenen Modellen
CB und CB W
Vorsicht
•
Der Schwenkarm sollte sich stets in einem leicht nach unten geneigten Winkel befinden,
wenn sich der Arm über dem Ausgussdeckel eines Behälters auf dem Servierwagen
befindet.

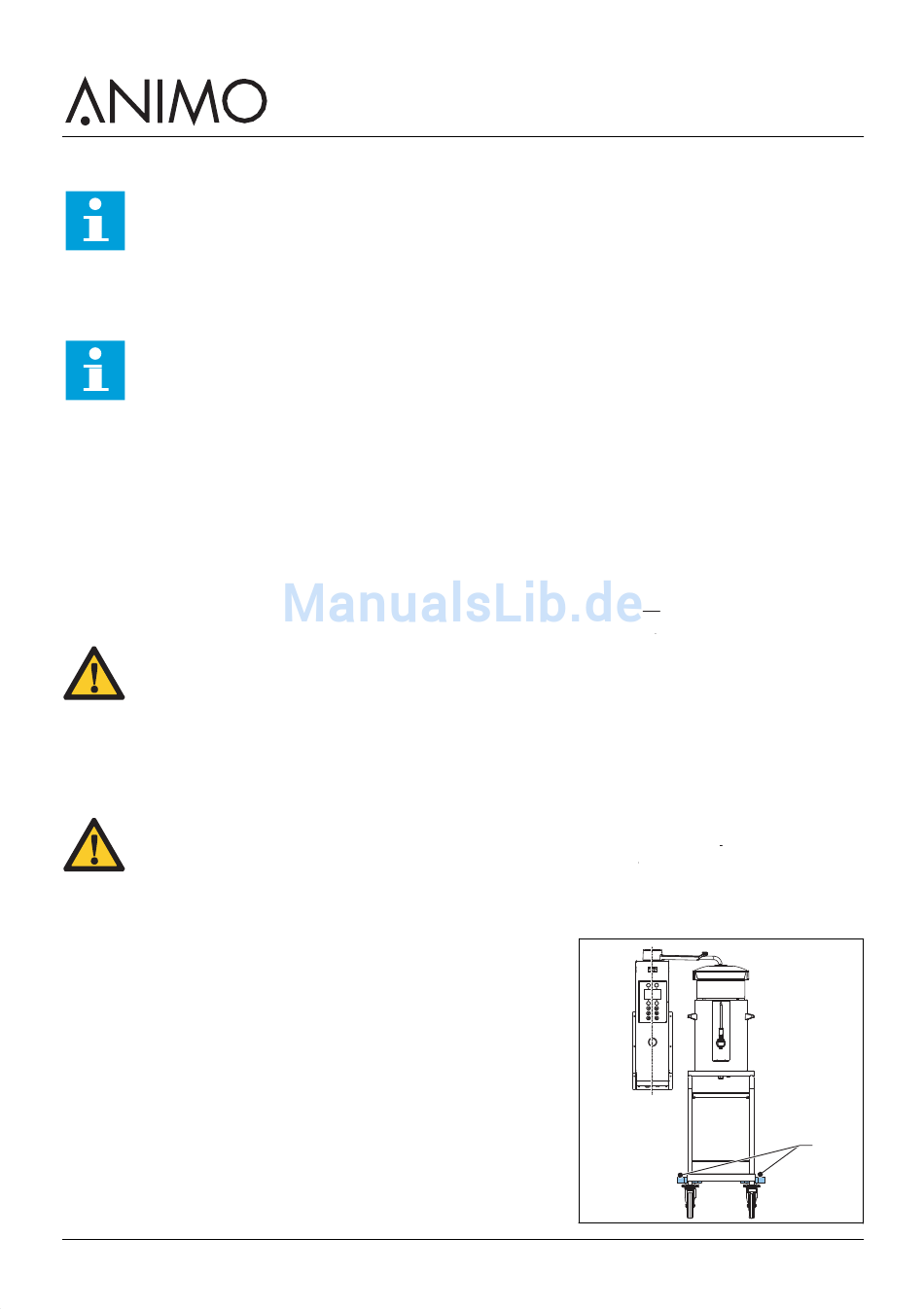

1 Der Servierwagen muss so positioniert werden, dass der
Ausgussdeckel eines Behälters etwas niedriger als der
Schwenkarm steht und sich direkt unterhalb des Auslasses
des Schwenkarms befindet. Zur korrekten Positionierung
werden die Parkschienen (A) an der Wand verwendet.
2 Stellen Sie den Anschlag des Schwenkarms auf diese Position
ein. Siehe 3.2.6
DE 36
ComBi-line
A
2017/04 V.1
