3.5.3
Montage der für die Wandmontage vorgesehenen Modelle CB und CB W
Hinweis
Die Installation der wandmontierten Modelle CB und CB W verlangen eine Wandklammer,
einen Servierwagen oder einen Produktständer. Verwenden Sie nur Animo-Zubehör. Wenden
Sie sich an Ihren Vertreter von Animo, um diese Zubehörteile zu bestellen. Siehe Rückseite
dieser Anleitung.
Hinweis
Die Montage der für die Wandmontage vorgesehenen Modelle CB oder CB W muss von
einem Servicetechniker vorgenommen werden. Die Montage muss die folgenden Punkte
abdecken:
•
Anbau der Maschine an der Wand mittels Animo-Wandhalterung.
•
Anbau eines Tropftabletthalters bei einem Modell des Typs CB W.
•
Anbau der Parkschienen für einen Animo-Servierwagen an der Wand. Siehe 3.5.4
•
Anbau der Positionierungsbolzen für einen Behälter am Servierwagen.
•
oder die Installation eines Produktständers.
•
Anschluss der Stromversorgung, Wasserversorgung und der Überlaufleitung.
Vorsicht
Der elektrische Anschluss muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit 30 mA
in allen Phasen, einschließlich Nullpunkt, verfügen. Es muss auch möglich sein, die
Verbindung leicht zu trennen (Kontaktabstand mindestens 3 mm).
3.5.4
Positionierung des Servierwagens bei für die Wandmontage vorgesehenen Modellen
CB und CB W
Vorsicht
•
Der Schwenkarm sollte sich stets in einem leicht nach unten geneigten Winkel befinden,
wenn sich der Arm über dem Ausgussdeckel eines Behälters auf dem Servierwagen
befindet.

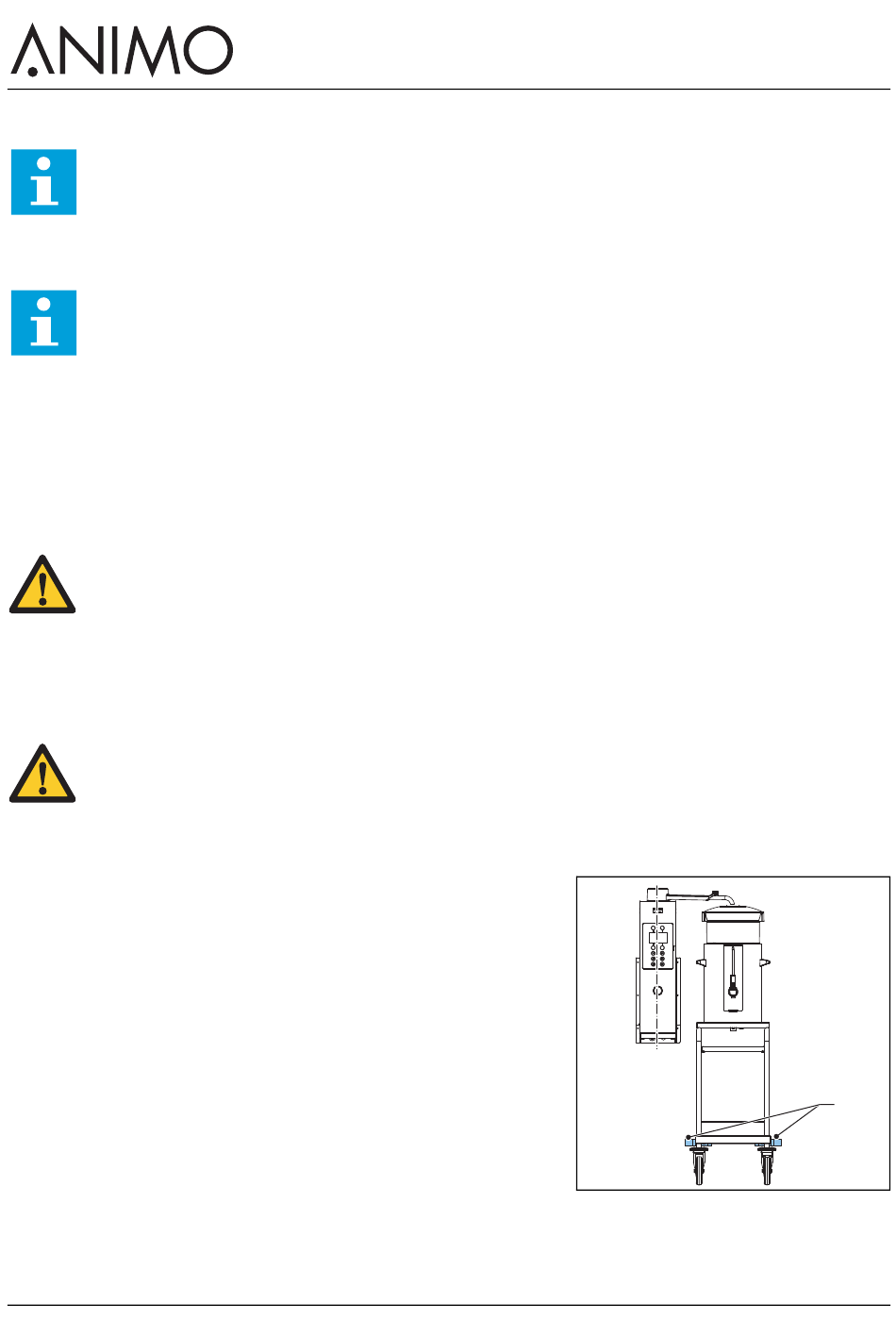

1
Der Servierwagen muss so positioniert werden, dass der
Ausgussdeckel eines Behälters etwas niedriger als der
Schwenkarm steht und sich direkt unterhalb des Auslasses
des Schwenkarms befindet. Zur korrekten Positionierung
werden die Parkschienen (A) an der Wand verwendet.
2
Stellen Sie den Anschlag des Schwenkarms auf diese Position
ein. Siehe 3.5.5
DE
43
ComBi-line
A
2018/07 Rev 3.0
