Serielle Anschlussadapter - Dell OptiPlex GX280 Benutzerhandbuch

a. Rufen Sie das System-Setup-Programm
(Aktiviert).
b. Schließen Sie das Netzwerkkabel an den integrierten Anschluss an der Rückseite des Computers an.

Serielle Anschlussadapter

VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im
Produktinformationshandbuch.
HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper
abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am
Computergehäuse.
ANMERKUNG: Der serielle Anschlussadapter für den Computer mit Kompaktgehäuse umfasst auch zwei PS/2-Anschlüsse.
Installieren des seriellen Anschlussadapters
1. Folgen Sie den Anweisungen unter „Vorbereitung".
2. Ziehen Sie den Tägerarm nach oben ziehen.
3. Entfernen Sie das Abdeckblech.
4. Schieben Sie die Adapterhalterung nach unten über die Steckplatzöffnung, und klappen den Tägerarm herunter. Stellen Sie hierbei Folgendes sicher:
Die Oberseiten aller Karten und Abdeckbleche befinden sich mit dem Ausrichtungsstab auf einer Linie.
l
Die Einbuchtung in der Oberseite der Karte oder des Abdeckblechs passt um die Ausrichtungsführung.
l

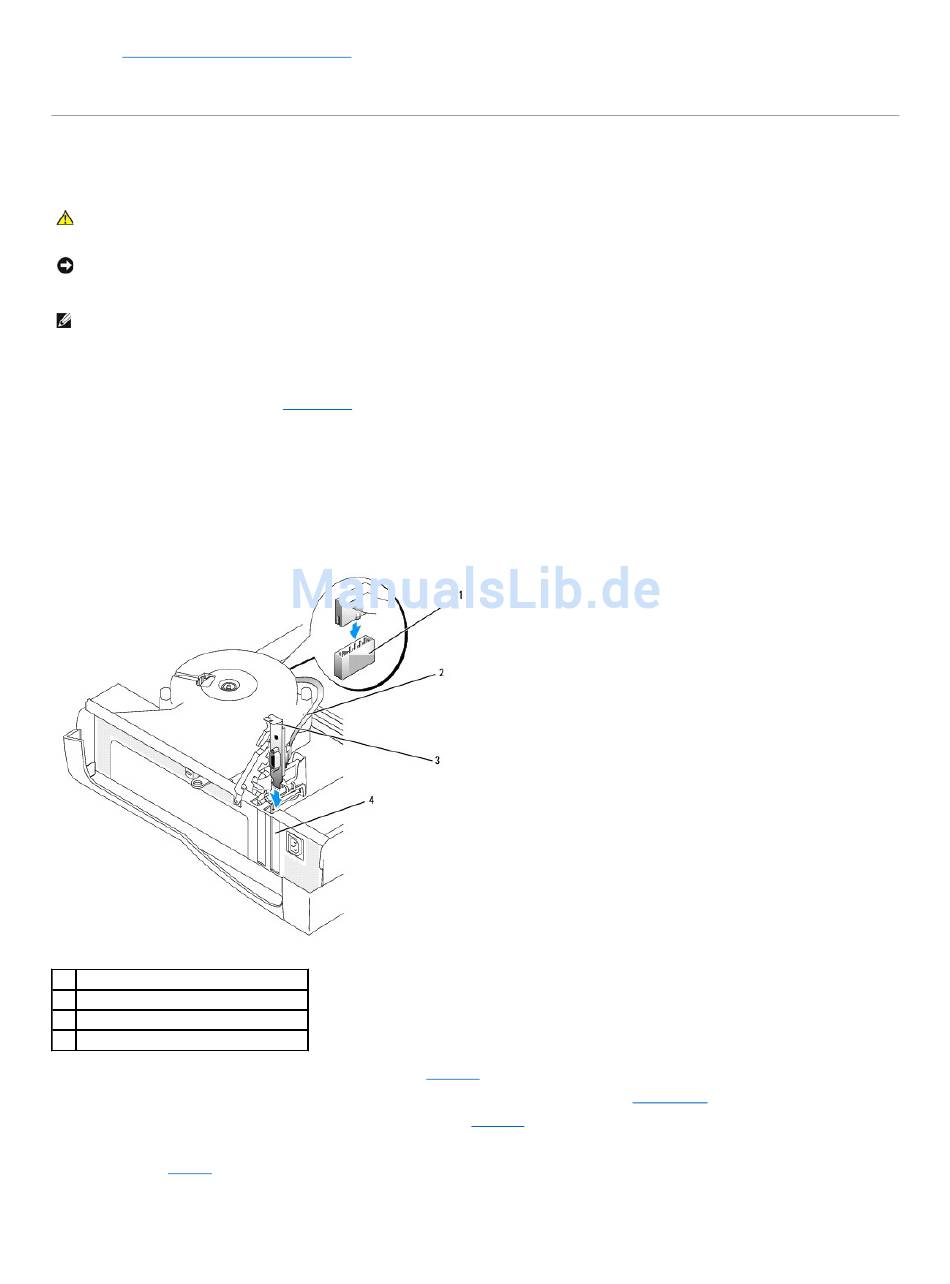

1 SER_PS2-Anschluss der Systemplatine
2 Kabel der seriellen Karte
3 Kartenhalterung
4 Steckplatzöffnung
5. Entfernen Sie den Kühlkörper des Prozessors, wie im Abschnitt Prozessor
6. Schließen Sie das Kabel des seriellen Adapters an den mit „SER_PS2" bezeichneten Anschluss auf der
7. Setzen Sie den Kühlkörper des Prozessors wieder auf, wie im Abschnitt Prozessor
8. Drücken Sie den Tägerarm in die richtige Position, um die Karte(n) im Computer zu sichern.
9. Fahren Sie mit Schritt 7 im nächsten Vorgang weiter.
Entfernen eines seriellen Anschlussadapters
auf, wählen Sie Network Controller (Netzwerk-Controller) aus und setzen Sie die Einstellung auf On
beschrieben.
Systemplatine
beschrieben.
an.
