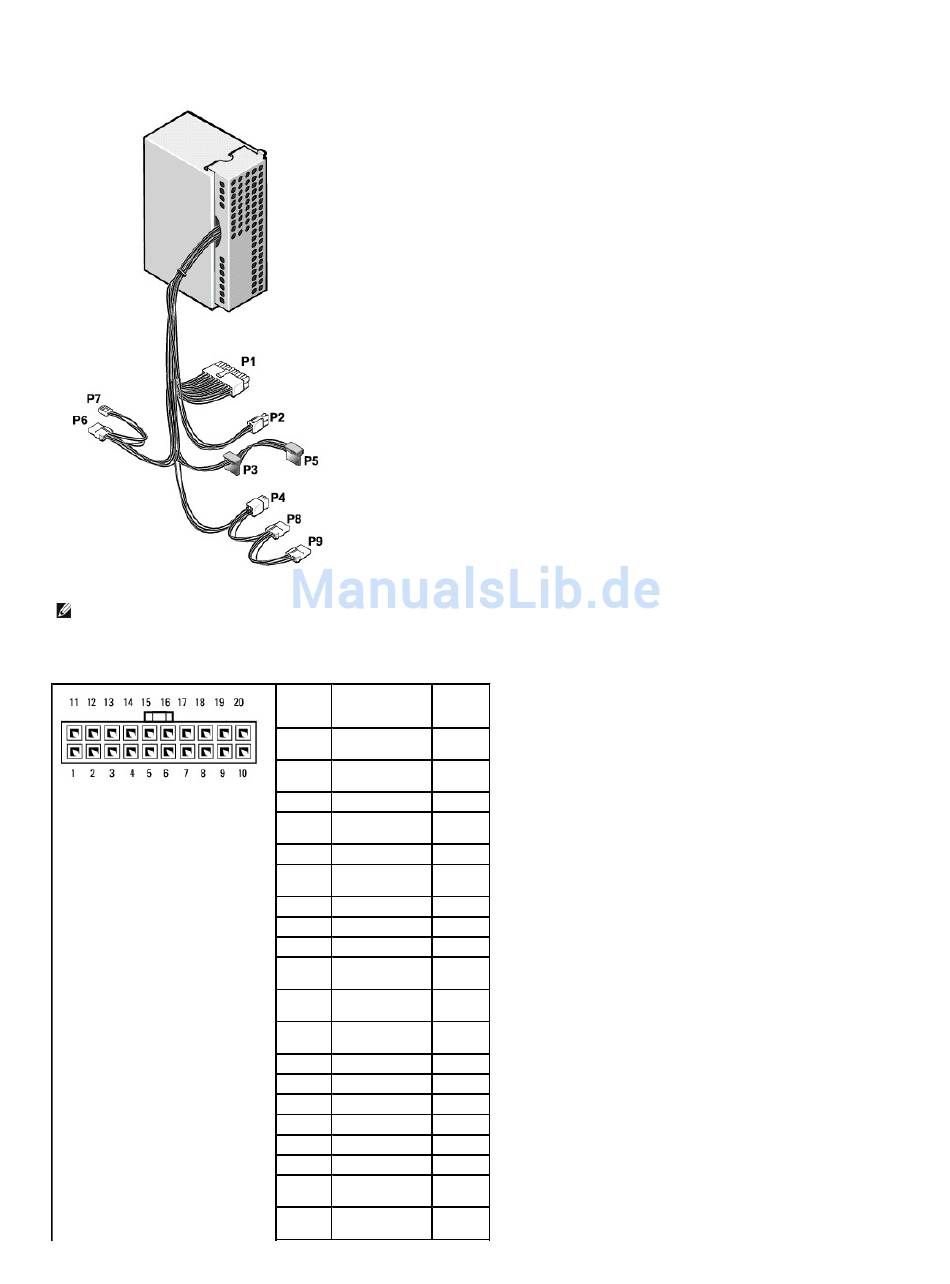

Pin-Belegung der Gleichstromanschlüsse für Netzteile von kleinen Minitower-Computern
ANMERKUNG: Ihr Computer verfügt nicht notwendigerweise über den P4-Anschluss.
Gleichstromanschluss P1
Pin- Signalname 18-
Nummer AWG-
Draht
1 +3,3V Orange
Gleichspannung
2 +3,3V Orange
Gleichspannung
3 COM Schwarz
4 +5 V Rot
Gleichspannung
5 COM Schwarz
6 +5 V Rot
Gleichspannung
7 COM Schwarz
8 POK Grau
9 +5 VFP Violett
10 +12 V Gelb
Gleichspannung
11 +3,3V Orange
Gleichspannung*
12 12 V Blau
Gleichspannung
13 COM Schwarz
14 PS ON Grün
15 COM Schwarz
16 COM Schwarz
17 COM Schwarz
18 N/C N/C
19 +5 V Rot
Gleichspannung
20 +5 V Rot
Gleichspannung
