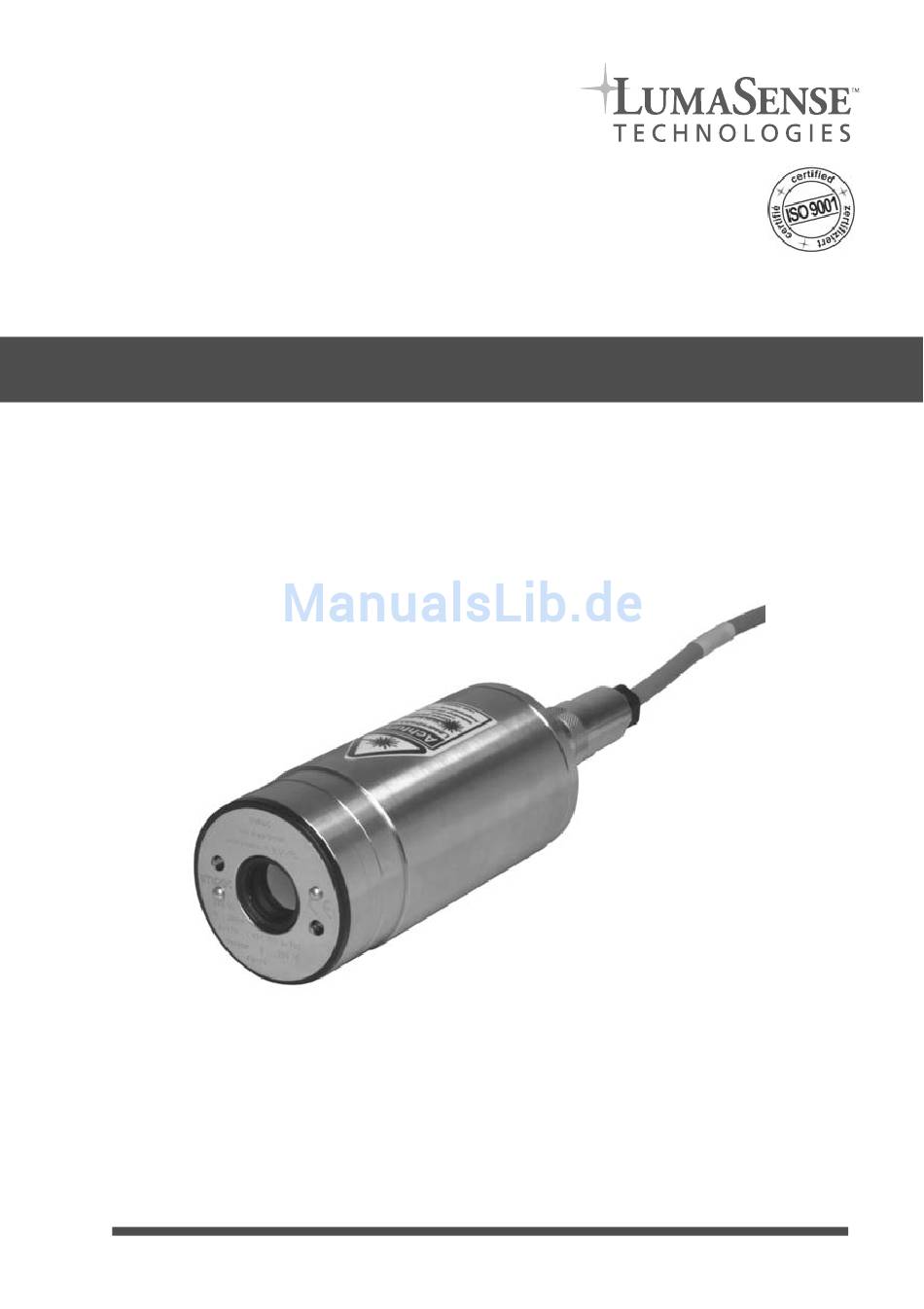

- Seite 1 IN 5-DC-PL2 Ext. PL IMPAC-Pyrometer Operation Manual · Betriebsanleitung Proven Quality...
-
Seite 2: Inhaltsverzeichnis
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Contents General ..................3 Information about the user manual ............3 Limit of liability and warranty ..............3 Terminology....................4 Copyright ....................4 Disposal / decommissioning...............4 Safety ......................4 Appropriate use ..................4 Technical data ..............5 Dimensions ................6 Optics..................6 Electrical connection ............. -
Seite 3: General
LumaSense Technologies GmbH is not liable for any damages that arise from the use of any examples or processes mentioned in this manual or in case the content of this document should be incomplete or incorrect. -
Seite 4: Terminology
Only qualified specialists are allowed to connect such devices to the mains voltage. Appropriate use The IMPAC pyrometer IN 5-DC-PL2 Ext. PL is a stationary infrared thermome- ter with external laser connector for non-contact temperature measurement of non-metallic surfaces or painted, coated or anodized metals with a tempera-... -
Seite 5: Technical Data
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Technical data Measuring range: 0 ... 200°C Optics: Si lens (see chart) IR Detector: Thermopile Spectral response: 8 ... 14 µm (no influence by water vapour or CO Output signal: 0 ... 20 mA load independent DC, linear, galvanically isolated Internal processing of digital... -
Seite 6: Dimensions
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Dimensions Push button for targeting light Optics For aligning, the IN 5-DC-PL2 has an integrated laser targeting light. The tar- geting light is switched on by a short push on the push button at the rear cover or with an external switch (bridge Pin H to Pin K). -
Seite 7: Electrical Connection
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Electrical connection The series 5 pyrometers are powered by 24 V DC nominal (possible range: 10 ... 30 V DC, ripple must be less than 0.5 V). When connecting the device to the power supply ensure correct polarity. The instrument has no warm-up time, with connection to the power the instrument operates immediately. -
Seite 8: Accessories
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Accessories 3 852 290 Power supply NG DC (100...240V AC to 24 V DC) 3 820 330 Connection cable 5 m (straight connector) 3 820 340 Connection cable 5 m (90° connector) 3 890 640 LED digital display DA 4000-N 3 890 650 LED digital display DA 4000, with 2 set-point relays 3 890 520... - Seite 9 IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Inhalt Allgemeines ................10 Informationen zur Betriebsanleitung ............10 Haftung und Gewährleistung ..............10 Terminologie ....................11 Urheberschutz..................11 Entsorgung / Außerbetriebnahme............11 Sicherheit ....................11 Bestimmungsgemäße Verwendung............11 Technische Daten..............12 Abmessungen..............13 Optik ..................13 Elektrischer Anschluss............14 Belegung des Anschlusskabels: ..............14 Werkseinstellungen .............14 Zubehör ................15 Wartung ................15 Anhang ................15 Achtung : Sicherheitshinweise...
-
Seite 10: Allgemeines
Produkten vorzunehmen, ohne die Verpflichtung einzugehen, irgendeine Person über solche Änderungen zu informieren. LumaSense Technologies GmbH gibt auf alle Geräte der Serie 5 eine Ge- währleistung von zwei Jahren ab Datum der Rechnungslegung. Diese bezieht sich auf Fabrikationsfehler sowie Fehler, die sich während des Betriebes ein- stellen und auf einen Fehler der Firma LumaSense Technologies GmbH hin- weisen. -
Seite 11: Terminologie
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Terminologie Die verwendete Terminologie bezieht sich auf die VDI- / VDE-Richtlinie 3511, Blatt 4. Urheberschutz Alle Unterlagen sind im Sinne des Urheberrechtgesetzes geschützt. Weiterga- be sowie Vervielfältigung von Unterlagen, auch auszugsweise, Verwertung und Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich zugestanden. -
Seite 12: Technische Daten
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Technische Daten Messbereich: 0...200°C Optik: Si-Linse IR-Detektor: Thermokette auf Si-Basis Spektralbereich: 8...14 µm (kein Einfluss von Wasserdampf oder CO Int. Messwertverarbeitung digital Auflösung 0,1°C Messausgang: 0...20 mA, linear, galvanisch getrennt 500 Max. Bürde: Emissionsfaktor: 0,95 fest eingestellt Erfassungszeit t 0,25 s... -
Seite 13: Abmessungen
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Abmessungen Optik Das IN 5-DC-PL2 besitzt zum Ausrichten ein eingebautes Doppel-Laser- pilotlicht. Der Schnittpunkt der Laser ist in einer Entfernung von 400 mm. Mit der Taste auf der Rückseite des Gerätes oder einem externen Taster (Brücke zwischen Pin H und Pin K) wird das Pilotlicht eingeschaltet. -
Seite 14: Elektrischer Anschluss
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Elektrischer Anschluss Das Pyrometer IN 5-DC-PL2 wird mit einer Gleichspannung von 10...30 V DC, Welligkeit < 0,5 V versorgt. Der Analogausgang und die Spannungsversor- gung sind voneinander galvanisch getrennt. Belegung des Anschlusskabels: Pin K weiß + 24 V Versorgungsspannung Pin A braun 0 V Versorgungsspannung... -
Seite 15: Zubehör
IMPAC-Pyrometer IN 5-DC-PL2 Ext.PL Zubehör 3 852 290 Netzteil für C/Z-Schienenmontage NG DC (100...240 V AC 24 V DC, 1 A) 3 820 330 Anschlusskabel 5 m (gerader Stecker) 3 820 340 Anschlusskabel 5 m (Winkelstecker) andere Kabellängen auf Anfrage 3 890 640 Digitalanzeige DA 4000-N 3 890 650... - Seite 16 3033 Scott Blvd. Santa Clara, CA 95054-3316 Tel.: +1 408 727-1600 Fax: +1 408 727-1677 Internet: www.lumasenseinc.com E-mail: info@lumasenseinc.com support@lumasenseinc.com LumaSense Technologies Inc. 16 Thornton Road Oakland, NJ 07436 Tel.: +1 201 405-0900 Fax: +1 201 405-0090 Internet: www.lumasenseinc.com E-mail: mikroninfo@lumasenseinc.com LumaSense Technologies GmbH Kleyerstr.
