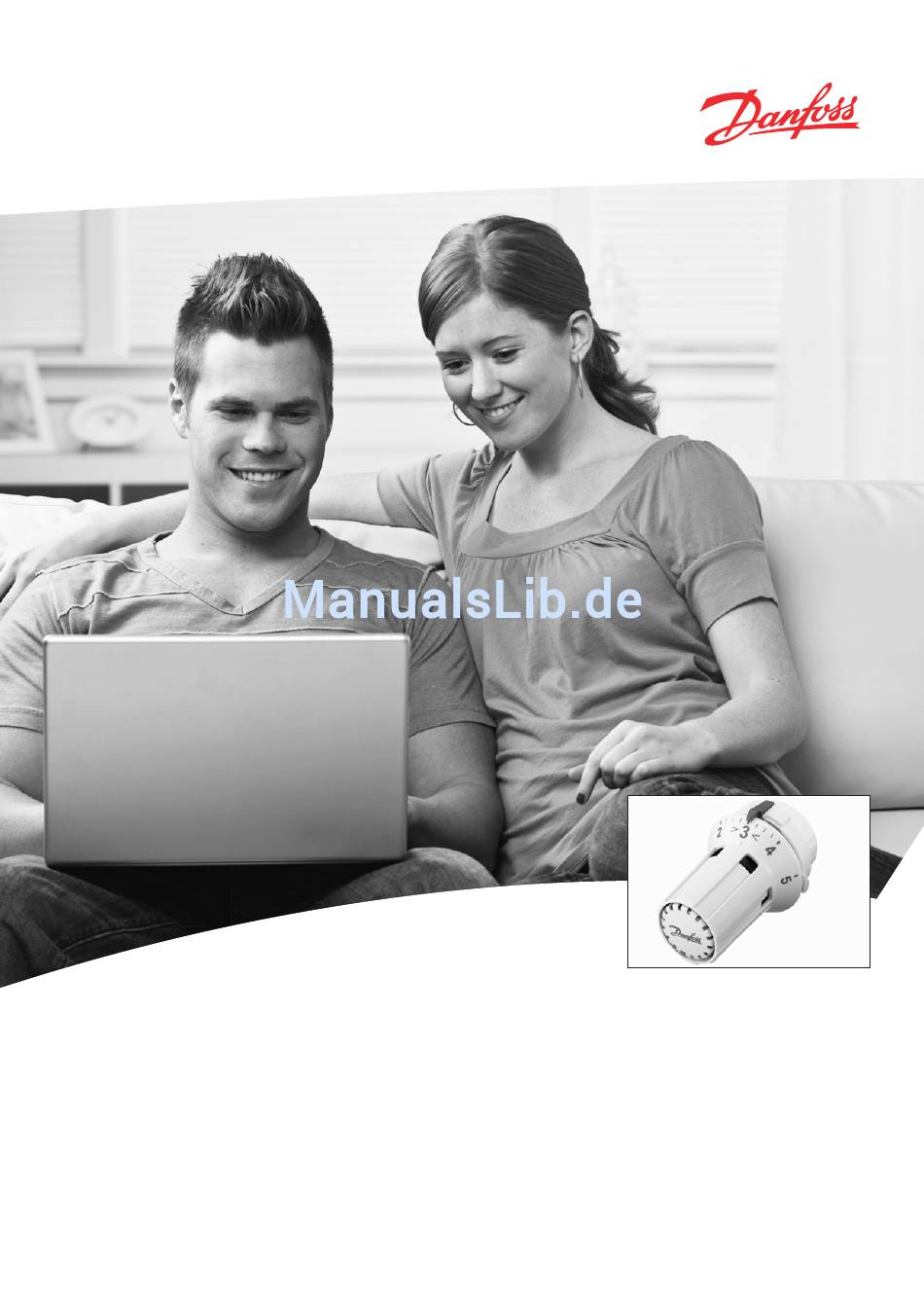

- Seite 1 MAKING MODERN LIVING POSSIBLE Heizkörperthermostat Bedienungsanleitung Danfoss Heating Solutions...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Teilebeschreibung ..................Wichtige Hinweise ..................Wartung ......................Funktionsbeschreibung ................Sicherheitshinweise ................... Einbauhinweise ................... Temperatureinstellung ................Empfohlene Raumtemperaturen ............Korrigieren der Raumtemperatur ............Fühlbare Einstellhilfe ................. Heizkostensenkung durch optimalen Bedienkomfort ....Individuelle Einstellbegrenzung ............Blockieren der Einstellung ..............Energiesparende Raumlüftung ............. -
Seite 3: Teilebeschreibung

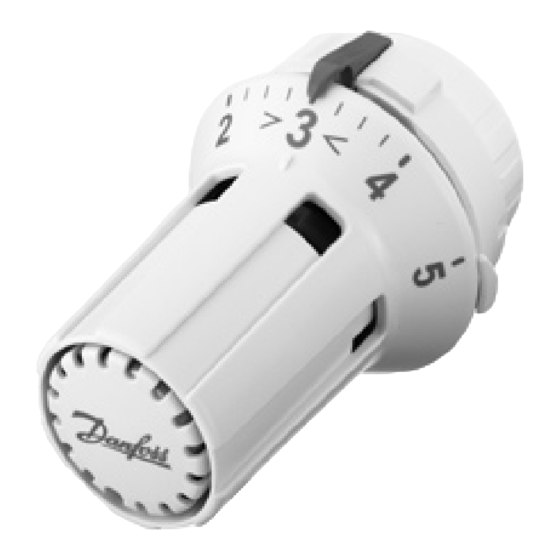

Teilebeschreibung »oberer« Begrenzungsknopf Spannring »unterer« Begrenzungskopf Einstellmarke Reglerskala Einstellhilfe Einstellhandgriff... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Verehrter Kunde, mit dem Kauf dieses Thermostaten haben Sie ein hochwertiges Qualitätsprodukt aus dem Hause Danfoss erworben. Lassen Sie die Montage nur durch einen Fach- mann, Ihren Heizungsinstallateur, durchführen. Bei sinnvoller Nutzung, entsprechend dieser Anleitung, bietet Ihnen dieser Heizkörperthermostat maximalen Heizkomfort bei gleichzeitiger Reduzierung der Heizkosten. -
Seite 5: Funktionsbeschreibung
Ihrer Heizungsanlage) und Größe des Heizkörpers hohe Raumtemperaturen auch nicht durch ein höheres Einstellen des Thermostatfühlers erreicht werden können. Danfoss Heizkörperthermostate sparen Energie, weil sie jede Art von Fremdwärme, wie z.B. die von Elektrogeräten oder Sonnenein- strahlung berücksichtigen und nutzen. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Thermostaten Typ RAW 5110 kann über die Frostschutzstellung »*« hinaus die Stellung »0« gewählt werden, aber Vorsicht: Bei Stellung »0« ist der Wasserumlauf völlig unterbrochen, und so- mit besteht keine Frostschutzsicherung mehr ! In Jahreszeiten, in denen nicht mit Frost zu rechnen ist, aber die Heizungsanlage dennoch in Betrieb ist, kann zur Heizkosteneinspa- rung die »0«-Stellung gewählt werden. - Seite 7 Einbauhinweise Richtig Falsch...
-
Seite 8: Temperatureinstellung
Zwischen den Stellungen »2« und «3« bzw. «3« und «4« entspricht der Abstand zwischen zwei Teilstrichen einem Temperaturunter- schied von ca. 1°C. Beim Heizkörperthermostaten Typ RAW 5110 kann über die Frost- schutzstellung »*« hinaus die Stellung »0« gewählt werden. Hierzu ist der »untere Begrenzungsknopf« gedrückt zu halten und gleich- zeitig der Einstellhandgriff nach rechts zu drehen, bis die Einstell- marke auf die »0«... -
Seite 9: Empfohlene Raumtemperaturen
Empfohlene Raumtemperaturen Die Raumtemperaturen entsprechen den Anforderungen der Hei- zungsanlagenverordnung nach der Ihre Heizungsanlage berechnet wurde. Merkzahl ca. Raumtemperatur z.B. empfohlen für ca. 28 ca. 24 Bad, Kinderzimmer Wohnzimmer, ca. 20 Esszimmer, Küche Spiel- und ca. 16 Hobbyraum, Diele Flur, ca. -
Seite 10: Korrigieren Der Raumtemperatur
Korrigieren der Raumtemperatur Korrekturen der Einstellung nehmen Sie bitte wie folgt vor: Einstellung: wärmer (höhere Werte) Einstellhandgriff nach links drehen, bis die gewünschte Position erreicht ist. wärmer Einstellung: kälter (niedrigere Werte) Einstellhandgriff nach rechts drehen, bis die gewünschte Position erreicht ist. kälter... -
Seite 11: Fühlbare Einstellhilfe
Fühlbare Einstellhilfe Für die Einstellung bei schlechten Lichtverhältnissen, oder für Per- sonen mit Sehschwächen ist dieser Thermostatkopf mit einer »fühl- baren« Einstellhilfe ausgestattet. Um z.B. eine Temperatur von ca. 20°C einzustellen, muss der Ein- stellhandgriff so gedreht werden, dass die Einstellmarke auf die leicht fühlbare Einstellhilfe zeigt. -
Seite 12: Heizkostensenkung Durch Optimalen Bedienkomfort
Heizkostensenkung durch optimalen Bedienkomfort Um die Bedienung des Heizkörperthermostaten noch weiter zu vereinfachen und um die Heizkosteneinsparung zu optimieren, können Sie den Einstellbereich individuell begrenzen. Eine Begrenzung des maximalen Wertes verhindert, dass der über den tatsächlich benötigten Temperaturwert liegende Bereich, z.B. der »unwirtschaftliche Bereich«... -
Seite 13: Individuelle Einstellbegrenzung
Individuelle Einstellbegrenzungen Ihr Danfoss Heizkörperthermostat RAW ist mit einer einzigartigen Begrenzungseinrichtung versehen, die eine individuelle Bereichs- begrenzung durch einen frei wählbaren Minimal- und Maximalwert ermöglicht. Mit Hilfe von zwei eingebauten Begrenzungsknöpfen lässt sich dieser Vorgang leicht durchführen. Beispiel: Stellung »4« als maximale Einstellung: 1. -
Seite 14: Blockieren Der Einstellung
Blockieren einer Einstellung Wenn Sie den Thermostatkopf gegen unbeabsichtigtes Verstellen sichern wollen, so können Sie den individuellen Einstellwert blo- ckieren. Beispiel: Auf Stellung »3« blockieren 1. Einstellhandgriff drehen, bis der »obere Begrenzungsknopf sich unmittelbar rechts neben der Einstellmarke befindet. 2. »Oberen Begrenzungsknopf« gedrückt festhalten und 3. -
Seite 15: Absenken = Energie Einsparen
Absenken = Energie einsparen Um Energiekosten zu sparen, sollten bei Nichtnutzung von Räumen die Temperaturen reduziert werden. Hierbei ist zwischen kürzeren oder längeren Absenkphasen zu unterscheiden. Bei Absenkung z.B. in der Nacht, sollte die Einstellung um eine Zahl reduziert werden (z.B. von »3« auf »2«). Das entspricht einer Senkung der Raumtemperatur um ca. -
Seite 16: Reinigung
Geschirrspülmittel verwendet werden, keine Scheuer-, Lö- sungs- oder Bleichmittel. Den Thermostaten nicht im Geschirrspüler reinigen ! Praktizierter Umweltschutz Der Name Danfoss ist weltweit ein Begriff für aktiven Umweltschutz und energiesparende Produkte. Ihr Heizkörperthermostat RAW wurde unter Anwendung mo- dernster Konstruktions- und Fertigungsmethoden umweltfreund- lich hergestellt. -
Seite 17: Technische Daten
Eingebauter Fühler, Nullabsperrung RAW 5012 Fernfühler mit 2 m Kapillarrohr 013G5012 Zubehör Blockierstifte (13×10 Stück) 013G5199 Zubehör Diebstahlsicherungen (20 Stück) 013G5245 RAW Thermostate passen auf das RA 2000 Ventilprogramm. RAW-K Fühlerelemente passen auf Ventilgehäuse mit dem Gewin- deanschluß M30 × 1,5 mm. -
