Aufbau - Nautilus U628 Benutzerhandbuch

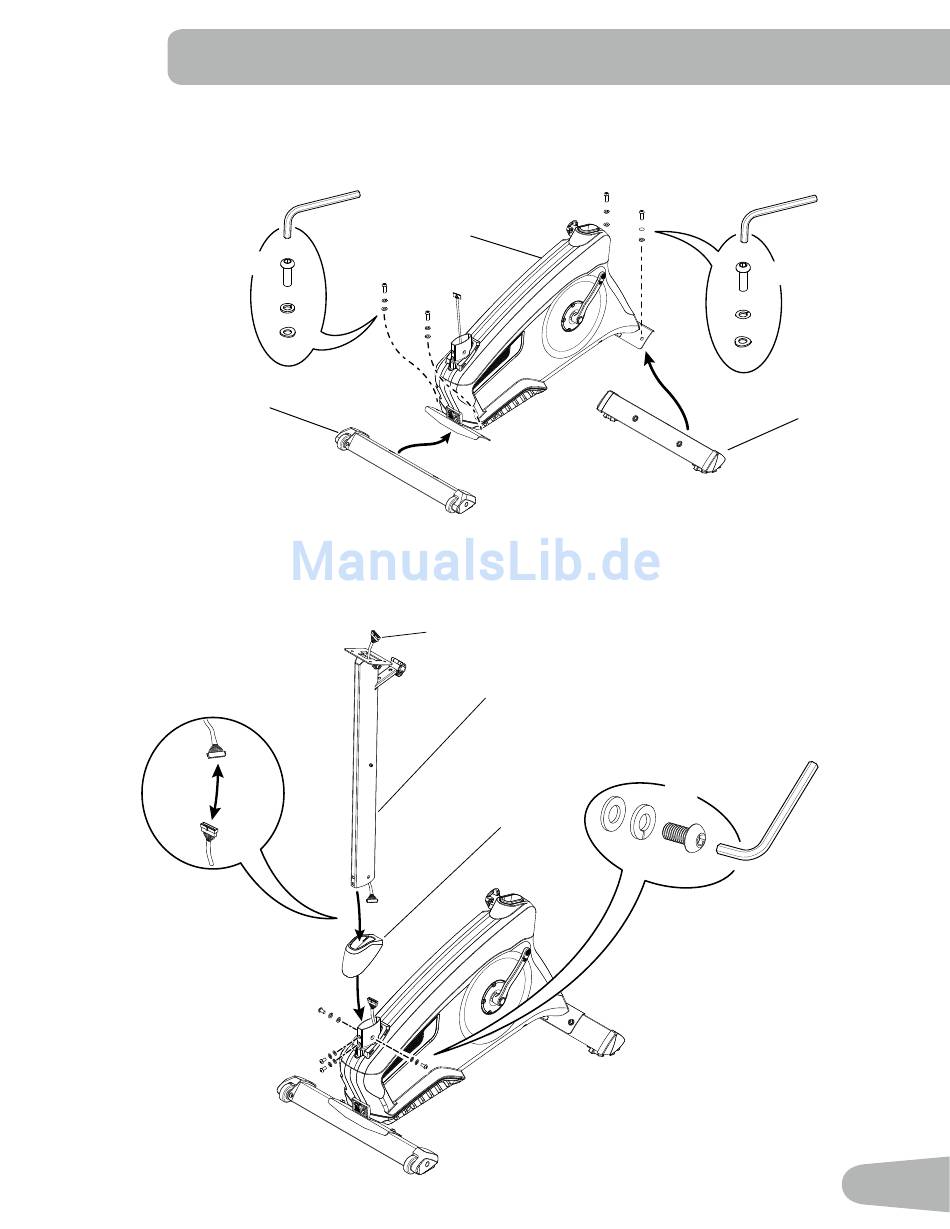

1. Stabilisatoren am Hauptrahmen befestigen
Hinweis: S chrauben(*) sind an den Stabilisatoren vormontiert und befinden sich nicht auf der Schraubenkarte.
Die Transportrollen am vorderen Stabilisator müssen nach vorne zeigen.
X2
2
2. Konsolenstange und Sockel am Hauptteil montieren
HINWEIS: D er Stecker des Konsolenkabels (a) darf nicht in die Konsolenstange fallen. Richten Sie die Clips an
den Kabelsteckern aus. Die Stecker müssen einrasten. Das Konsolenkabel darf nicht geknickt werden.
6 mm
1
*
*
*
a
5
4
C
B
MONTAGE
6 mm
X2
*
*
*
3
X4
6 mm
A
9
