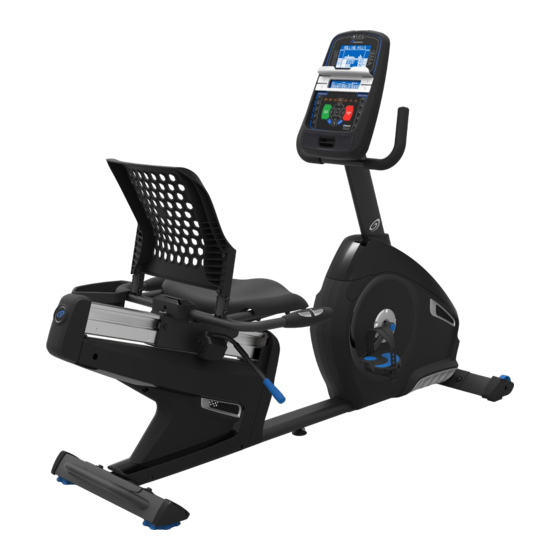

Nautilus R626 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für R626:
Inhaltsverzeichnis

Werbung

Quicklinks

Dieses Produkt entspricht den CE-
AUFBAUANLEITUNG / BENUTZERHANDBUCH
Anforderungen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nautilus R626

Inhaltszusammenfassung für Nautilus R626

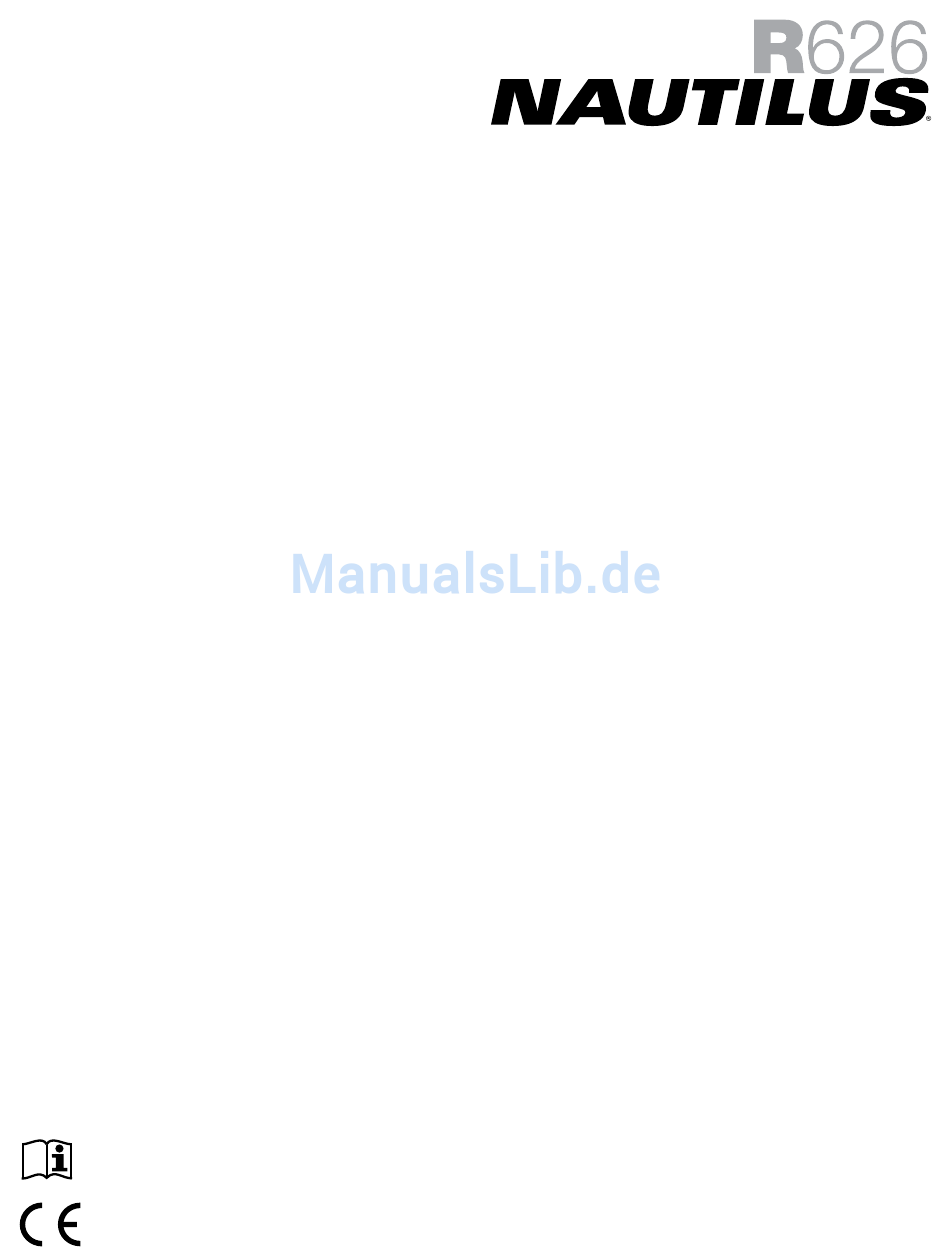

  • Seite 1 Dieses Produkt entspricht den CE- AUFBAUANLEITUNG / BENUTZERHANDBUCH Anforderungen.

  • Seite 2: Inhaltsverzeichnis

    Pause oder Stopp Aufbau Ergebnisse/Cooldown Bewegen des Geräts GOAL TRACK-Statistiken Nivellieren des Geräts Konsolen-Service-Modus Wartung Wichtige Sicherheitshinweise Zu wartende Teile Funktionen Fehlerbehebung Funktionen der Konsole Bluetooth Verbindung ® Pulsmessgerät Zur Überprüfung des Garantieanspruchs benötigen Sie den Kaufnachweis und folgende Angaben: Seriennummer __________________________ Kaufdatum ____________________ Um Ihr Produkt für Garantieleistungen zu registrieren, wenden Sie sich an Ihren Fachhändler vor Ort. Für eine detaillierte Garantieerklärung oder bei Fragen oder Problemen rund um Ihr Produkt wenden Sie sich an Ihren Nautilus-Händler vor Ort. Eine Händlerliste finden Sie hier: www.nautilusinternational.com Nautilus, Inc., www.NautilusInc.com - Kundendienst: technics@nautilus.com | Nautilus, Inc., 18225 NE Riverside Parkway, Portland, OR 97230 USA | Gedruckt in China | © 2013 Nautilus, Inc. | ® steht für Marken, in den USA eingetragen sind. Diese Marken sind möglicherweise auch in anderen Ländern eingetragen oder auf andere Weise per Gesetzt geschützt. Polar , OwnCode , Bluetooth , iTunes und ® ® ® ® MyFitnessPal sind Marken der entsprechenden Eigentümer. ®...

  • Seite 3: Wichtige Sicherheitshinweise - Aufbau

    Lesen Sie alle Warnhinweise auf dem Gerät. Lesen Sie die Aufbauanleitungen sorgfältig durch und stellen Sie sicher, dass Sie sie verstanden haben. • Zuschauer und Kinder müssen während des Zusammenbaus des Geräts Abstand halten. • Schließen Sie das Stromkabel erst an, wenn Sie dazu aufgefordert werden. • Bauen Sie das Gerät nicht im Außenbereich oder in feuchter Umgebung auf. • Stellen Sie sicher, dass das Gerät an einem geeigneten Platz zusammengebaut wird, wo es keinen Durchgangsverkehr und keine Zuschauer gibt. • Einige Bauteile des Geräts sind schwer und/oder sperrig. Der Aufbau dieser Teile muss mit Hilfe einer zweiten Person erfolgen. Führen Sie Schritte, bei denen schwere oder sperrige Teile gehoben oder bewegt werden müssen, nicht alleine durch. • Montieren Sie das Gerät nur auf einer stabilen, ebenen und horizontalen Fläche. • Versuchen Sie nicht, das Design oder die Funktionalität des Geräts zu ändern. Dies könnte die Sicherheit des Geräts beeinträchtigen und führt zum Erlöschen der Garantie. • Wenn Ersatzteile benötigt werden, verwenden Sie nur Originalersatzteile und Schrauben von Nautilus. Wenn keine Originalersatzteile verwendet werden, besteht ein Risiko für den Benutzer. Außerdem kann der korrekte Betrieb des Geräts beeinträchtigt werden und die Garantie erlöschen. • Nehmen Sie das Gerät erst in Betrieb, wenn es vollständig aufgebaut und die korrekte Funktionsfähigkeit in Übereinstimmung mit dem Handbuch überprüft wurde. • Lesen Sie das mitgelieferte Benutzerhandbuch vor dem ersten Gebrauch genau durch. Bewahren Sie das Handbuch auf, um bei Bedarf darin nachschlagen zu können. • Führen Sie alle Montageschritte in der angegebenen Reihenfolge durch. Eine fehlerhafte Montage kann Verletzungen zur Folge haben. • Dieses Produkt enthält Magnete. Magnetfelder können im direkten Umfeld die Funktionsweise bestimmter medizinischer Geräte beinträchtigen. Nutzer können bei der Montage, Wartung und Verwendung des Produkts in die Nähe der Magnete gelangen. Aufgrund der gesundheitlichen Relevanz der medizinischen Geräte (z. B. Herzschrittmacher) sollte vor der Verwendung dieses Trainingsgeräts ein Arzt konsultiert werden. Informationen zur Position der Magnete in diesem Produkt finden Sie im Benutzerhandbuch unter „Sicherheitswarnhinweis-Aufkleber und Seriennummer“.

  • Seite 4: Sicherheitswarnhinweis-Aufkleber Und Seriennummer

    SICHERHEITSWARNHINWEIS-AUFKLEBER UND SERIENNUMMER Seriennummer Produktspezifikation...

  • Seite 5: Spezifikationen

    SPEZIFIKATIONEN Maximalgewicht des Benutzers: 136 kg 11.912 cm Aufstellfläche gesamt: 41,7 kg Gerätegewicht: Stromversorgung: Betriebsspannung: 9 V DC 126 cm Betriebsstrom: 1,5A (49.6”) AC-Netzadapter: 2 20 V - 240 V AC, 50 Hz Entspricht den folgenden: 165.9 cm (65.3”) 71.8 cm (28.3”) ISO 20957-konform. Verbindung: Dieses Gerät DARF NICHT entsorgt werden. Dieses Produkt muss dem Wiederverwertungsprozess zugeführt werden. Entsorgen Sie dieses Gerät gemäß den Vorgaben in Ihrer Region. Informieren Sie sich hierfür bei einem nahegelegenen Entsorgungszentrum. Vor dem Geräteaufbau Wählen Sie den Ort, an dem das Gerät aufgestellt und betrieben werden soll. Für einen sicheren Betrieb muss das Gerät auf einer stabilen, ebenen Fläche aufgestellt werden. Der Trainingsbereich muss mindestens 2 m x 2,9 m betragen.

  • Seite 6: Bauteile

    TEILE 13 (R) 11 (L) Artikel Menge Bezeichnung Artikel Menge Bezeichnung Konsole Hinterer Stabilisator Flaschenhalter Linkes Pedal Rückenpolster Vorderer Stabilisator Sitzabdeckung Rechtes Pedal Sitzgestell Obere Blende Sitzfläche Konsolenstange Griff zur Sitzeinstellung MP3-Kabel Rahmen Netzteil Endabdeckung Sitzschiene...

  • Seite 7: Schrauben

    SCHRAUBEN / WERKZEUG Artikel Menge Bezeichnung Artikel Menge Bezeichnung Halbrund-Sechskantschraube M8 X 16 Kreuzschlitzschraube M5 x 12 Halbrund-Sechskantschraube M6 X 12 Sperrscheibe M6 Unterlegscheibe M8 Spannscheibe M6 Sperrscheibe M8 Kreuzschlitzschraube M6 x 25 Unterlegscheibe M6 Werkzeug Enthalten Nicht enthalten (empfohlen) 4 mm 6 mm...

  • Seite 8: Aufbau

    AUFBAU 1a. Stabilisatoren am Rahmen befestigen Hinweis: Schrauben(*) sind an den Stabilisatoren vormontiert und befin- den sich nicht auf der Schraubenkarte. Die Transportrollen am vorderen Stabilisator müssen nach vorne zeigen. 1b. Setzen Sie die Endabdeckung der Sitzschiene auf den Rahmen...
  • Seite 9 2. Sitzhalterungsbauteil an der Sitzschiene anbringen HINWEIS: D as Kabel für den Herzfrequenzmesser darf nicht geknickt werden. Eingesetzte Schrauben müssen fest angezogen werden.
  • Seite 10 3. Sitzpolster an Sitzgestell montieren...
  • Seite 11 4. Abdeckung am Rahmen befestigen...
  • Seite 12 5. Griff für die Sitzeinstellung am Rahmen befestigen...
  • Seite 13 6. Kabel verbinden und Konsole am Rahmen befestigen HINWEIS: Die Kabel dürfen nicht geknickt werden.
  • Seite 14 7. Schrauben aus der Konsole entfernen Hinweis: S chrauben (*) sind vormontiert und befinden sich nicht auf der Schraubenkarte. 8. Kabel verbinden und Konsole am Rahmen befestigen HINWEIS: R ichten Sie die Clips an den Kabelsteckern aus. Die Stecker müssen einrasten. Die Kabel dürfen nicht geknickt werden.
  • Seite 15 9. Pedale am Rahmen befestigen HINWEIS: Das linke Pedal hat ein umgekehrtes Gewinde. Die Pedale müssen auf der richtigen Seite des Rads angebracht werden. Die Ausrichtung erfolgt aus sitzender Position. Das linke Pedal ist mit „L“, das rechte mit „R“ gekennzeichnet. 13 (R) 11 (L)
  • Seite 16 10. Wasserflaschenhalter am Rahmen befestigen...
  • Seite 17 11. Netzteil am Rahmen befestigen 12. Abschlussinspektion Überprüfen Sie, ob alle Schrauben festgezogen sind und alle Bauteile ordnungsgemäß zusammengebaut wurden. Notieren Sie die Seriennummer im dafür vorgesehenen Feld vorne in diesem Handbuch. Nehmen Sie das Gerät erst in Betrieb, wenn es vollständig aufgebaut und die korrekte Funktionsfähigkeit in Übereinstimmung mit dem Benutzerhandbuch überprüft wurde.

  • Seite 18: Vor Der Gerätenutzung

    VOR DER GERÄTENUTZUNG Bewegen des Geräts Das Gerät kann je nach körperlicher Kraft von ein oder mehreren Personen umgestellt werden. Alle Beteiligen sollten fit genug sein um das Gerät sicher zu bewegen. 1. Z iehen Sie das Stromkabel. 2. H eben Sie das Gerät am Transportgriff vorsichtig an, sodass es auf den Transportrollen steht. 3. S chieben Sie das Gerät an die gewünschte Position.

  • Seite 19: Nivellieren Des Geräts

    Nivellieren des Geräts Nivelliervorrichtungen befinden sich an jeder Seite des hinteren Stabilisators und an der Rahmenschiene. Drehen Sie den Knopf am hinteren Stabilisator, um den Stabilisatorfuß einzustellen. Drehen Sie die Nivellierer niemals so weit heraus, dass sie sich aus dem Gerät lösen. Es kann zu Verletzungen oder Schäden am Gerät kommen. So stellen Sie den Nivellierer an der Rahmenschiene ein: 1. L ösen Sie die obere Sperrmutter. 2. D rehen Sie den Nivellierer auf die gewünschte Höhe. Drehen Sie die Nivellierer niemals so weit heraus, dass sie sich aus dem Gerät lösen. Es kann zu Verletzungen oder Schäden am Gerät kommen. 3. Z iehen Sie die obere Sperrmutter an, um den Nivellierer zu arretieren. Überprüfen Sie, ob das Fahrrad eben und stabil steht, bevor Sie mit dem Training beginnen.

  • Seite 20: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Dieses Symbol weist auf eine möglicherweise gefährliche Situation hin, die zu schweren oder tödlichen Verletzungen führen kann. Beachten Sie vor der Verwendung dieses Geräts folgende Warnungen: Lesen Sie das Handbuch vollständig durch. Bewahren Sie das Handbuch auf, um bei Bedarf darin nachschlagen zu können. L esen Sie alle Warnhinweise auf dem Gerät. Wenn sich ein Warnaufkleber löst, unleserlich wird oder entfernt wurde, wenden Sie sich an Ihren Händler vor Ort, um Ersatz zu erhalten. • Kinder dürfen sich nicht auf dem Gerät oder in der Nähe des Geräts aufhalten. Bewegliche Teile und andere Gerätekomponenten stellen eine Gefahr für Kinder dar. • Das Gerät ist nicht für die Verwendung durch Personen unter 14 Jahren geeignet. • Vor Beginn des Trainings sollten Sie Ihren Hausarzt konsultieren. Beenden Sie das Training sofort, wenn Sie Schmerzen oder ein Engegefühl im Brustkorb, Atemnot oder Schwindelanfälle verspüren. Konsultieren Sie Ihren Arzt, bevor Sie wieder mit dem Gerät trainieren. Die vom Computer berechneten oder gemessenen Werte dienen nur als Bezugsgrößen. • Untersuchen Sie das Gerät vor jeder Verwendung auf lose Teile oder Verschleißerscheinungen. Verwenden Sie es nicht, falls Sie entsprechende Teile finden. Prüfen Sie Sitz, Pedale und Tretkurbeln regelmäßig. Informationen zu Reparaturen erhalten Sie bei Fachhändler vor Ort. • Maximales Benutzergewicht: 136 kg. Sie dürfen das Gerät nicht verwenden, wenn Sie mehr wiegen. • Dieses Gerät ist nur für die Nutzung im Heimbereich freigegeben. • Tragen Sie keine weite Kleidung oder Schmuck. Dieses Gerät verfügt über bewegliche Teile. Greifen Sie nicht mit Fingern oder anderen Gegenständen in sich bewegende Teile des Trainingsgeräts. • Montieren und verwenden Sie das Gerät nur auf einer stabilen, ebenen und horizontalen Fläche.

  • Seite 21: Funktionen

    FUNKTIONEN Konsole Voll verkleidetes Schwungrad MP3-Eingang Pedale USB-Anschluss Ablagefach Flaschenhalter Griff zur Sitzeinstellung Transportgriff Lenker (aufrecht) Stabilisator Lautsprecher Nivellierer Lüfter Griff seitlich Medienablage Sensoren für Handpulsmessung Telemetrischer Herzfrequenz (HF)-Empfänger Stromanschluss Bluetooth Verbindung (nicht gezeigt) ® Transportrollen MP3-Kabel WARNUNG! Herzfrequenzüberwachungsgeräte sind möglicherweise ungenau. Überanstrengungen können zu ernsten Verletzungen oder Tod führen. Wenn Ihnen schwindelig ist oder Sie sich unwohl fühlen, beenden Sie das Training sofort.

  • Seite 22: Funktionen Der Konsole

    Funktionen der Konsole Die Konsole gibt Ihnen wichtige Informationen zu Ihrem Training und steuert die Widerstandsstufen. Die Konsole besteht aus dem Nautilus Dual Track™-Display mit Touch-Control-Tasten für die Navigation durch die Trainingsprogramme. Obere Anzeige 100% Anaerobic 80-90% Aerobic 70-80% Fat burn 50-70% Warm up Less than SPEED TIME DISTANCE DISTANCE LEVEL HEART RATE CALORIES MPH km/h Hr MIN MILES KM Untere Anzeige CURRENT WORKOUT LAST WORKOUT LONGEST WORKOUT LAST 7 DAYS...
  • Seite 23 FAN (VENTILATOR): Steuert den dreistufigen Ventilator Tasten für die Schnelleinstellung des Widerstands: Verändern den Widerstand während des Trainings Bestleistungsleuchten: Wenn eine Bestleistung erzielt wurde oder ein Ergebnis überprüft wird, leuchtet die entsprechende Leuchte auf. Nautlius Dual Track™ Anzeige Informationen der oberen Anzeige Programmanzeige 100% Anaerobic 80-90% Aerobic 70-80% Fat burn 50-70% Benutzeranzeige Warm up Less than Bestleistungsanzeige Programmanzeige Die Programmanzeige zeigt Informationen an, die Rasteranzeige stellt das Streckenprofil des Programms dar. Jeder Balken im Profil steht für ein Intervall (Trainingssegment). Je größer der Balken, desto höher ist der Widerstand. Der blinkende Balken symbolisiert das aktuelle Intervall. SPEED TIME DISTANCE DISTANCE LEVEL HEART RATE CALORIES MPH km/h Hr MIN MILES KM Intensität...

  • Seite 24: Daten Der Unteren Anzeige

    Daten der unteren Anzeige SPEED TIME DISTANCE DISTANCE LEVEL HEART RATE CALORIES MPH km/h Hr MIN MILES KM Die untere Anzeige zeigt die Trainingswerte und kann an den einzelnen Benutzer angepasst werden. (Weitere Hinweise finden Sie im Kapitel „Benutzerprofil bearbeiten“ in diesem Handbuch). CURRENT WORKOUT LAST WORKOUT LONGEST WORKOUT LAST 7 DAYS Speed (Geschwindigkeit) CALORIE RECORD LAST 30 DAYS GOAL TRACK USER Die Geschwindigkeit wird in Kilometern pro Stunde (oder Meilen pro Stunde) angezeigt. Time (Zeit) SHARE AND TRACK YOUR PROGRESS...

  • Seite 25: Verbindung Mit Ihrem Fitnessgerät

    So importieren Sie Ihre Trainingsergebnisse über ein Bluetooth -Gerät in Nautilus Connect™: ® Melden Sie sich bei Nautilus Connect™ an, um Ihre Trainingsdaten sofort zu synchronisieren. Sobald Sie ein Konto besitzen, werden ihre Trainingsdaten sofort nach dem Training über Ihr Bluetooth Gerät auf Nautilus Connect™ geladen.

  • Seite 26: Pulsmessgerät

    ® anschließend die Option „Sync to MyFitnessPal “ (Mit MyFitnessPal synchronisieren). ® ® Hinweis: Nautilus Connect™ synchronisiert die Trainingsdaten nach der ersten Synchronisierung automatisch mit MyFitnessPal ® Unter www.nautilusconnect.com finden Sie ein Benutzerhandbuch für Nautlius Connect™. Pulsmessgerät Sie können die Trainingsintensität am besten mit einem Pulsmessgerät überwachen. Das Gerät verfügt über Sensoren zur Handpulsmessung, mit denen Ihre Herzfrequenzsignale an die Konsole gesendet werden. Die Konsole kann auch Funkherzfrequenzsignale von einem Brustgurt auslesen. Dieser arbeitet in einem Frequenzbereich von 4,5 kHz bis 5,5 kHz.
  • Seite 27 Der Ruhepuls wird durch ein regelmäßiges Ausdauertraining beeinflusst. Ein normaler Erwachsener hat einen Ruhepuls von ca. 72 BPM, während der Ruhepuls trainierter Läufer hingegen 40 BPM oder weniger beträgt. In der Herzfrequenztabelle finden Sie Schätzwerte darüber, in welchem Herzfrequenzbereich (Heart Rate Zone, HRZ) Fett effektiv verbrannt und das Herzkreislaufsystem gestärkt wird. Die körperlichen Voraussetzungen variieren, daher liegt Ihr individueller Herzfrequenzbereich möglicherweise etwas über oder unter den angezeigten Werten. Die Fettverbrennung ist während des Trainings am effektivsten, wenn Sie zunächst langsam beginnen und die Trainingsintensität dann allmählich erhöhen, bis die Herzfrequenz 60 – 85 % der maximalen Herzfrequenz erreicht. Setzen Sie das Training mit diesem Tempo fort, wobei Sie die Herzfrequenz für mehr als 20 Minuten im Zielbereich halten. Je länger Sie die Zielherzfrequenz halten, desto mehr Fett wird im Körper verbrannt. Die nachfolgende Grafik dient der Orientierung. Sie zeigt die allgemein empfohlene optimale Herzfrequenz für verschiedene Altersgruppen. Wie bereits erwähnt kann Ihre optimale Herzfrequenz über oder unter diesen Werten liegen. Erkundigen Sie sich bei Ihrem Arzt nach Ihrer individuellen Zielherzfrequenz. Hinweis: T rotz aller Übungs- und Fitnessregeln: bestimmen Sie Ihre individuelle Intensität oder Ausdauer stets nach eigenem Wohlbefinden! ZIELHERZFREQUENZ FÜR FETTVERBRENNUNG 20-24 25-29 30-34 35-39 40-44 45-49 50-54 55-59 60-64 65-69 Alter Maximale Herzfrequenz Zielherzfrequenzbereich (bleiben Sie in diesem Bereich für optimale Fettverbrennung)

  • Seite 28: Betrieb

    BETRIEB Richtige Kleidung Tragen Sie Sportschuhe mit Gummisohle. Für optimale Bewegungsfreiheit sollten Sie geeignete Sportkleidung tragen. Wie oft soll ich trainieren? V or Beginn des Trainings sollten Sie Ihren Hausarzt konsultieren. Beenden Sie das Training sofort, wenn Sie Schmerzen oder ein Engegefühl im Brustkorb, Atemnot oder Schwindelanfälle verspüren. Konsultieren Sie Ihren Arzt, bevor Sie wieder mit dem Gerät trainieren. Die vom Computer berechneten oder gemessenen Werte dienen nur als Bezugsgrößen. Die auf der Konsole angezeigte Herzfrequenz ist ein Näherungswert und sollte nur als Referenz dienen. • 3 Mal pro Woche 30 Minuten. • Erstellen Sie sich einen Trainingsplan und versuchen Sie, diesen einzuhalten. Sitzeinstellung Die richtige Sitzeinstellung trägt zur Trainingseffizienz sowie zum Komfort bei und verringert gleichzeitig die Verletzungsgefahr. 1. B ringen Sie ein Pedal in die vordere Position und stellen Sie Ihren Fußballen auf die Mitte des Pedals. Ihr Knie sollte leicht gebeugt sein. 2. W enn Sie mit gestrecktem Bein die Pedale nicht erreichen können, schieben Sie den Sitz nach vorne. Wenn Ihr Bein zu stark gebeugt ist, schieben Sie den Sitz nach hinten. Steigen Sie vom Rad ab, bevor Sie den Sitz einstellen. Drücken Sie den Griff für die Sitzeinstellung nach unten und passen Sie die Sitzhöhe an. Lassen Sie Griff für die Sitzeinstellung los, damit der Arretiermechanismus einrasten kann. Der Griff muss sicher einrasten. Fußpositionierung/Pedalriemeneinstellung Die Fußpedale sorgen mit den Riemen für eine korrekte Position des Fußes. 1. D rehen Sie die Pedale so, dass Sie ein Pedal mit der Hand erreichen. 2. S tellen Sie die beiden Fußballen auf die Pedale.

  • Seite 29: Erste Geräteeinstellung

    Erste Geräteeinstellung Beim ersten Einschalten der Konsole müssen Datum, Uhrzeit und bevorzugte Maßeinheiten eingestellt werden. 1. D atum: Drücken Sie die Auf- und Abtasten, um den aktuellen Wert (blinkend) zu verändern. Drücken Sie die Links- und Rechtstasten, um den Cursor auf einen anderen Wert zu bringen (Monat/Tag/Jahr). 2. D rücken Sie "OK", um den Wert zu übernehmen. 3. U hrzeit: Drücken Sie die Auf- und Abtasten, um den aktuellen Wert (blinkend) zu verändern. Drücken Sie die Links- und Rechtstasten, um den Cursor auf einen anderen Wert zu bringen (Stunde/Minute/AM oder PM). 4. D rücken Sie "OK", um den Wert zu übernehmen. 5. M aßeinheit: Drücken Sie die Auf- und Abtasten, um „MILES“ (englisch) oder „KM“ (metrisch) zu wählen. 6. Drücken Sie "OK", um den Wert zu übernehmen. Die Konsole kehrt in den Einschalt-/Leerlaufmodus zurück. Hinweis: Informationen, wie Sie diese Einstellungen ändern, finden Sie im Abschnitt „Konsolen-Setup-Modus“. Quick Start (manuelles Programm) Mit dem manuellen Quick Start-Programm (Schnellstart) können Sie mit dem Training beginnen, ohne weitere Informatio- nen eingeben zu müssen. Während eines manuellen Trainings steht jeder Balken für eine Zeitspanne von 2 Minuten. Der aktive Balken wandert alle 2 Minuten über den Bildschirm. Dauert das Training mehr als 30 Minuten, ist der äußerste rechte Balken der aktive Balken und die vorangegangenen Balken werden von der Anzeige „geschoben“. 1. Setzen Sie sich auf das Gerät. 2. D rücken Sie die Benutzertaste, um das gewünschte Benutzerprofil zu wählen. Wenn Sie kein Benutzerprofil einge- richtet haben, können Sie ein Benutzerprofil ohne Daten (nur Standardwerte) wählen.
  • Seite 30 Benutzerprofile nutzen die Standardwerte, sofern sie nicht bearbeitet wurden. Für eine genaue Auswertung von Kalorien- und Herzfrequenzwerten sollten Sie das Benutzerprofil bearbeiten. Drücken Sie im Einschaltmodus die Benutzertaste, um ein Benutzerprofil auszuwählen. Auf der Konsole werden der Name und das Symbol des Benutzerprofils angezeigt. Bearbeiten von Benutzerprofilen 1. D rücken Sie im Einschaltmodus die Benutzertaste, um ein Benutzerprofil auszuwählen. 2. D rücken Sie OK, um das gewünschte Benutzerprofil zu wählen. 3. A uf der Konsole wird die Aufforderung EDIT (Bearbeiten) und der Name des aktuellen Benutzerprofils angezeigt. Drücken Sie OK, um die Option zum Bearbeiten des Benutzerprofils zu wählen. U m die Bearbeitung des Benutzerprofils zu beenden, drücken Sie die Taste PAUSE/END. Die Konsole kehrt dann in den Einschaltmodus zurück. 4. A uf der Konsole wird die Aufforderung NAME und der Name des aktuellen Benutzerprofils angezeigt. Hinweis: Beim ersten Bearbeiten ist das Feld für den Benutzernamen leer. Der Name des Benutzerprofils kann aus maximal 10 Zeichen bestehen. D as aktuelle Segment blinkt. Wählen Sie mit den Auf-/ Ab-Tasten Buchstaben des Alphabets oder das Leerzeichen (zwischen A und Z). Drücken Sie die Taste Links() oder Rechts (), um zwischen den einzelnen Segmenten zu wechseln. D rücken Sie OK, um den angezeigten Benutzernamen zu wählen. 5. U m andere Benutzerdaten zu bearbeiten (Alter, Gewicht, Größe, Geschlecht), nutzen Sie die Auf-/Ab-Tasten, und drücken Sie nach jedem Eintrag OK. 6. A uf der Konsole wird die Meldung SCAN (Scannen) angezeigt. Diese Option kontrolliert, wie die Werte während eines Trainings in der unteren Anzeige angezeigt werden. Über die “AUS”-Einstellung kann der Benutzer die RECHTS- oder LINKS-Taste betätigen, um die anderen Trainingswertprogramme auf Wunsch anzuzeigen. Über die “ON”-...

  • Seite 31: Ändern Der Widerstandsstufen

    9. D ie Konsole kehrt in den Einschalt-/Leerlaufmodus zurück, wobei der Benutzer ausgewählt bleibt. Zurücksetzen eines Benutzerprofils 1. D rücken Sie im Einschaltmodus die Benutzertaste, um ein Benutzerprofil auszuwählen. 2. D rücken Sie OK, um das gewünschte Benutzerprofil zu wählen. 3. A uf der Konsole wird das aktuelle Benutzerprofil und die Aufforderung EDIT (Bearbeiten) angezeigt. Drücken Sie die Auf- () oder Abtaste (), um die Eingabe zu ändern. Hinweis: Um die Bearbeitung des Benutzerprofils zu beenden, drücken Sie die Taste PAUSE/END. Die Konsole kehrt dann in den Einschaltmodus zurück. 4. A uf der Konsole wird die Aufforderung RESET (Zurücksetzen) und der Name des aktuellen Benutzerprofils angezeigt. Drücken Sie OK, um die Option zum Zurücksetzen des Benutzerprofils zu wählen. 5. D ie Konsole fordert Sie nun auf, das Zurücksetzen des Benutzerprofils zu bestätigen (standardmäßig ist Nein gewählt). Drücken Sie die Auf- () oder Ab-Taste (), um die Auswahl zu ändern. 6. D rücken Sie auf OK, um Auswahl zu bestätigen. 7. Die Konsole kehrt in den Einschaltmodus zurück. Ändern der Widerstandsstufen Drücken Sie die Widerstand Auf- () oder Abtaste (), um den Widerstand während des Trainings jederzeit zu ändern.

  • Seite 32: Trainingsprofile Und Zielprogramme

    Pyramids Pyramids Summit Pass Summit Pass CHALLENGES Uphill Finish Uphill Finish Uphill Finish Cross-Training Cross-Training Cross-Training Interval Interval Stairs Interval Interval Interval Stairs Stairs Stairs Trainingsprofile und Zielprogramme Auf der Konsole können Sie das Profilprogramm und das gewünschte Trainingsprofil (Entfernung, Zeit oder Kalorien) sowie den Zielwert einstellen. REVED : 122612 REVED : 122612 1. Setzen Sie sich auf das Gerät. 2. Drücken Sie die Benutzertaste, um das gewünschte Benutzerprofil zu wählen. 3. D rücken Sie die Programmtaste. 4. D rücken Sie die Links- () oder Rechtstaste (), um eine Trainingskategorie zu wählen.

  • Seite 33: Herzfrequenzüberwachungsprogramme (Heart Rate Control, Hrc)

    Hinweis: Vergleichen Sie das Ergebnis des Fitnesstests immer nur mit Ihren eigenen früheren Werten und nicht mit denen anderer Benutzerprofile. Vergleichen Sie Ihre Fitnesswerte, um zu sehen, wie Sie sich verbessern. Recovery Test Der Recovery Test (Erholungstest) zeigt an, wie schnell sich Ihre Herzfrequenz nach dem Training wieder normalisiert. Wenn Sie sich schneller erholen, ist dies ein Zeichen für eine verbesserte Fitness. Hinweis: Die Konsole muss über die Handpulssensoren oder den Funk-Brustgurt Herzfrequenzinformationen empfangen. Wenn Ihre Herzfrequenz trainingsbedingt erhöht ist, wählen Sie den Recovery Test (Erholungstest). Die Konsole zeigt die Meldung „STOP EXERCISING“ (Training anhalten) an, und der Zielwert beginnt rückwärts zu laufen. Hören Sie auf zu trainieren, aber halten Sie die Handpulssensoren weiter fest. Nach fünf Sekunden erscheint die Anzeige 00:55 RELAX und der Zähler zählt weiter rückwärts bis 00.00. Während dieser Minute wird auf der Konsole kontinuierlich Ihre Herzfre- quenz angezeigt. Wenn Sie kein Pulsmessgerät verwenden, halten Sie die Handpulssensoren während der gesamten Dauer des Tests fest. Auf dem Display wird weiterhin "RELAX" und Ihre Herzfrequenz angezeigt, bis der Zähler auf Null heruntergezählt hat. Dann berechnet der Computer Ihren Erholungswert. Die Konsole zeigt daraufhin die Meldung ”ERHOLUNGSPULS” an. Recovery Score (Erholungswert) = Ihre Herzfrequenz bei 1:00 (Beginn des Tests) minus Ihre Herzfrequenz bei 00:00 (Ende des Tests). Je höher der Erholungswert, desto schneller normalisiert sich Ihr Herzschlag. Dies ist ein Zeichen für verbesserte Fitness. Indem Sie diese Werte über die Zeit notieren, können Sie Ihre Fortschritte dokumentieren. Wenn Sie die Taste RECOVERY (Erholung) drücken und kein Herzfrequenzsignal angezeigt wird, erscheint die Anzeige NEED HEART RATE (Herzfrequenz erforderlich). Diese Meldung wird für 5 Sekunden angezeigt. Wird kein Signal emp- fangen, wird das Programm beendet. Ein Tipp: Für einen aussagekräftigen Wert sollten Sie vor Beginn des Erholungsprogramms für 3 Minuten eine möglichst konstante Herzfrequenz erreichen. Das geht am besten im manuellen Programm, wo Sie den Widerstand selbst einstel- len. So erhalten Sie die besten Ergebnisse. Herzfrequenzüberwachungsprogramme (Heart Rate Control, HRC) In den Herzfrequenzüberwachungsprogrammen (HRC) können Sie eine Zielherzfrequenz für Ihr Training einstellen. Das Programm überwacht Ihre Herzfrequenz über die Handpulssensoren (Contact Heart Rate, CHR) am Gerät oder ein Puls- messgerät mit Brustgurt (Heart Rate Monitor, HRM) und passt das Training automatisch so an, dass die Herzfrequenz im...

  • Seite 34: Pause Oder Stopp

    3. D rücken Sie die Auf- () oder Abtaste (), um den Zieltyp auszuwählen, und drücken Sie anschließend auf OK. 4. D rücken Sie die Auf- () oder Abtaste (), um den Zielwert für das Training einzustellen. Hinweis: Bitte beachten Sie beim Einstellen des Ziels, dass Sie sich genügend Zeit lassen sollten, damit Ihre Herzfre- quenz den gewünschten Frequenzbereich erreichen kann. 5. D rücken Sie OK, um mit dem Training zu beginnen. Ein Benutzer kann über die benutzerdefinierte Herzfrequenzsteuerung anstelle eines Herzfrequenzwerts einen Herz- frequenzbereich angeben. Die Konsole passt das Training so an, dass der Benutzer immer innerhalb des gewünschten Herzfrequenzbereichs bleibt. 1. W ählen Sie HEART RATE CONTROL - USER (Herzfrequenzsteuerung - Benutzer) und drücken Sie OK. 2. D rücken Sie die Auf- () oder Abtaste (), um die Pulszone für das Training einzustellen, und drücken Sie auf OK. Auf der Konsole wird auf der linken Seite des Displays der Herzfrequenzbereich (Prozent) angezeigt und auf der rechten Seite die Herzfrequenz des Benutzers. V or Beginn des Trainings sollten Sie Ihren Hausarzt konsultieren. Beenden Sie das Training sofort, wenn Sie Schmerzen oder ein Engegefühl im Brustkorb, Atemnot oder Schwindelanfälle verspüren. Konsultieren Sie Ihren Arzt, bevor Sie wieder mit dem Gerät trainieren. Die vom Computer berechneten oder gemessenen Werte dienen nur als Bezugsgrößen. Die auf der Konsole angezeigte Herzfrequenz ist ein Näherungswert und sollte nur als Referenz dienen. 3. D rücken Sie die Auf- () oder Abtaste (), um den Zieltyp auszuwählen, und drücken Sie anschließend auf OK. 4. D rücken Sie die Auf- () oder Abtaste (), um den Trainingswert einzustellen. 5. D rücken Sie OK, um mit dem Training zu beginnen.

  • Seite 35: Ergebnisse/Cooldown

    S PEED (average) (Durchschnittsgeschwindigkeit), RPM (average) (Durchschnittsumdrehung) und HEART RATE (average) (Durchschnittsherzfrequenz) c.) T IME (average) (Durchschnittszeit), LEVEL (average) (Durchschnittsintensität) und CALORIES (average) (Durch- schnittskalorienverbrauch). Drücken Sie die Links- () oder Rechtstaste (), um manuell durch die Trainingsstatistiken zu blättern. Während des Cooldowns entspricht der Widerstand einem Drittel des durchschnittlichen Trainingswiderstands. Der Wider- stand für die Cooldown-Phase kann über die Widerstandstasten individuell eingestellt werden. Der Wert wird jedoch nicht auf der Konsole angezeigt. Mit der Taste PAUSE/END können Sie die Ergebnisanzeige/Cooldown-Phase beenden und in den Einschaltmodus zu- rückkehren. Wird keine Umdrehung oder kein Herzfrequenzsignal empfangen, wechselt die Konsole automatisch in den Ruhemodus. GOAL TRACK Statistiken (und Bestleistungen) Die Statistiken der einzelnen Trainingsdurchgänge werden in einem Benutzerprofil gespeichert. Die Nautilus Dual Track™ Konsole zeigt die Goal Track-Trainingsstatistik (Ergebnisse) im unteren Anzeigebereich in drei Kategorien an: a.) T IME (total) (Gesamtzeit), DISTANCE (total) (Gesamtentfernung) und CALORIES (total) (Gesamtkalorienver- brauch) b.) S PEED (average) (Durchschnittsgeschwindigkeit), RPM (average) (Durchschnittsumdrehung) und HEART RATE (average) (Durchschnittsherzfrequenz) c.) T IME (average) (Durchschnittszeit), DISTANCE (average) (Durchschnittsentfernung) / LEVEL (average) (Durch- schnittsstufe) * und CALORIES (average) (Durchschnittskalorienverbrauch) * Wenn nur die Goal Track-Statistik eines einzelnen Trainings angezeigt wird, wird LEVEL (average) verwendet. Wenn die kombinierte Goal Track-Statistik mehrerer Trainingsdurchläufe angezeigt wird, wird DISTANCE (average) verwendet. So zeigen Sie die GOAL TRACK-Statistik für ein Benutzerprofil an: 1. D rücken Sie im Einschaltmodus die Benutzertaste, um ein Benutzerprofil auszuwählen.
  • Seite 36 3. D rücken Sie die Auftaste (), um zur nächsten GOAL TRACK-Statistik „LAST 7 DAYS“ (Die letzten 7 Tage) zu wech- seln. Die Konsole zeigt den Kalorienverbrauch der letzten 7 Tage (50 Kalorien pro Segment) sowie die Gesamttrai- ningswerte an. Drücken Sie die Links- () oder Rechtstaste (), um durch die Trainingsstatistiken zu blättern. 4. D rücken Sie die Auf-Taste (), um zu LAST 30 DAYS (Die letzten 7 Tage) zu wechseln. Die Konsole zeigt die Ge- samtwerte der letzten 30 Tage an. Drücken Sie die Links- () oder Rechtstaste (), um durch die Trainingsstatistiken zu blättern. 5. D rücken Sie die Auf-Taste (), um zu LONGEST WORKOUT (Längstes Training) zu wechseln. Die Konsole zeigt das Training mit der längsten Trainingszeit an. Drücken Sie die Links- () oder Rechtstaste (), um durch die Trai- ningsstatistiken zu blättern. 6. D rücken Sie die Auf-Taste (), um zu CALORIE RECORD (Kalorienrekord) zu wechseln. Die Konsole zeigt das Training mit dem höchsten Kalorienverbrauch an. Drücken Sie die Links- () oder Rechtstaste (), um durch die Trainingsstatistiken zu blättern. 7. D rücken Sie die Auf-Taste (), um zu BMI (Body Mass Index) zu wechseln. Die Konsole zeigt den BMI basierend auf den Benutzereinstellungen an. Überprüfen Sie, ob im Benutzerprofil die richtige Körpergröße und das korrekte Gewicht eingegeben wurden. Der BMI zeigt das Verhältnis zwischen Gewicht und Größe und gibt Aufschluss über den Körperfettanteil sowie über eventuelle Gesundheitsrisiken. Die nachstehende Tabelle gibt die allgemeine Einteilung der BMI-Werte an: Untergewicht Unter 18,5 Normal 18,5 – 24,9 Übergewicht 25,0 – 29,9 Adipositas 30,0 und mehr Hinweis: Bei Sportlern und muskulösen Menschen kann die Körperfettmasse überschätzt werden. Bei älteren Men- schen und Rückgang der Muskelmasse kann er unterschätzt werden.

  • Seite 37: Konsolen-Service-Modus

    KONSOLEN-SETUP-MODUS Im Konsolen-Setup-Modus können Sie Datum und Uhrzeit festlegen, zwischen englischen oder metrischen Maßeinheiten wählen, die Sound-Einstellungen ändern (Ein/Aus) oder die Wartungsstatistik aufrufen (Fehlerprotokoll und Betriebszeit – nur für Wartungstechniker). 1. H alten Sie die Taste PAUSE/END und die Rechts-Taste im Einschaltmodus für 3 Sekunden gedrückt, um in den Konsolen-Setup-Modus zu wechseln. Hinweis: D rücken Sie PAUSE/END, um den Konsolen-Setup-Modus zu beenden und in den Einschaltmodus zurück- zukehren. 2. A uf der Konsole wird die Datumseingabe mit der aktuellen Einstellung angezeigt. Drücken Sie die Auf- und Abtasten, um den aktuellen Wert (blinkend) zu verändern. Drücken Sie die Links- und Rechtstasten, um den Cursor auf einen anderen Wert zu bringen (Monat/Tag/Jahr). 3. D rücken Sie "OK", um den Wert zu übernehmen. 4. A uf der Konsole wird die Uhrzeiteingabe mit der aktuellen Einstellung angezeigt. Drücken Sie die Auf- und Abtasten, um den aktuellen Wert (blinkend) zu verändern. Drücken Sie die Links- und Rechtstasten, um den Cursor auf einen anderen Wert zu bringen (Stunde/Minute/AM oder PM). 5. D rücken Sie "OK", um den Wert zu übernehmen. 6. A uf der Konsole wird die Eingabe mit der aktuellen Einstellung angezeigt. Drücken Sie OK, um die Maßeinheit zu wählen. Drücken Sie die Auf- und Abtasten, um „MILES“ (englisch) oder „KM“ (metrisch) zu wählen. Hinweis: B ei einer Änderung der Maßeinheiten werden die Werte in Trainingsstatistiken automatisch umgewandelt. 7. Drücken Sie "OK", um den Wert zu übernehmen.

  • Seite 38: Wartung

    WARTUNG Lesen Sie vor jeder Reparatur zuerst sorgfältig alle Wartungsanweisungen. In einigen Fällen benötigen Sie Hilfe beim Durchführen der erforderlichen Arbeiten. Das Gerät muss regelmäßig auf Beschädigungen untersucht und gegebenenfalls repariert werden. Der Eigentümer ist für die regelmäßige Wartung verantwortlich. Verschlissene oder beschädigte Komponenten müssen umgehend repariert oder ausgetauscht werden. Verwenden Sie für Austausch und Reparatur des Geräts ausschließlich Teile des Herstellers. Wenn sich ein Warnaufkleber löst, unleserlich wird oder entfernt wurde, wenden Sie sich an Ihren Händler vor Ort, um Ersatz zu erhalten. WA R N U N G Um das Risiko von Stromschlägen oder die unkontrollierte Nutzung des Geräts zu G E FA H R vermeiden, müssen Sie das Stromkabel stets aus der Wandsteckdose und dem Gerät ziehen und anschließend 5 Minuten warten, bevor Sie das Gerät reinigen, warten oder reparieren.

  • Seite 39: Zu Wartende Teile

    Zu wartende Teile Konsole Vorderer Stabilisator Handpulsmessung Konsolenstange Transportrad Schwungrad Rückenpolster Pedale Antriebsscheibe Sitzabdeckung Blende Rechts Servomotor Flaschenhalter Obere Blende Bremse Griff seitlich Blende Links Antriebsriemen Sitzfläche Kurbelarm Magnet Geschwindigkeitssensor Griff zur Sitzeinstellung Unteres Konsolenkabel Geschwindigkeitssensor Rahmen Oberes Konsolenkabel Stromanschluss Hinterer Stabilisator Unteres Herzfrequenzkabel Netzteil Nivellierer Oberes Herzfrequenzkabel GG Abdeckung, Kurbelwellenscheibe...

  • Seite 40: Fehlerbehebung

    FEHLERSUCHE Bedingung/Problem Zu überprüfen Lösung Keine/teilweise Anzeige/ Wandsteckdose Stellen Sie sicher, dass das Gerät in eine funktionierende Gerät schaltet nicht ein überprüfen Wandsteckdose eingesteckt wurde. Anschluss vorne am Gerät Der Stecker muss fest sitzen und unbeschädigt sein. Tauschen überprüfen Sie den Adapter oder den Stecker am Gerät aus, falls diese beschädigt sind. Datenkabel überprüfen Im Kabel dürfen keine Drähte beschädigt sein. Wenn Drähte sichtbar gebrochen oder abgeknickt sind, tauschen Sie das Kabel aus. Verbindung/Ausrichtung Stellen Sie sicher, dass das Kabel fest und in der richtigen des Datenkabels Richtung in die Konsole eingesteckt ist. Die kleine Zunge am überprüfen Stecker muss einrasten. Konsolen-Display Überprüfen Sie das Konsolen-Display auf sichtbare auf Beschädigungen Beschädigungen, z. B. Brüche. Tauschen Sie die Konsole bei überprüfen Beschädigung aus. Konsolen-Display Wenn die Anzeige auf der Konsole nicht vollständig ist und alle Anschlüsse fehlerfrei sind, muss die Konsole ausgetauscht werden. Wenn das Problem durch die oben aufgeführten Schritte nicht behoben werden konnte, wenden Sie sich an Ihren Händler. Gerät funktioniert, aber Kabelverbindung des Stellen Sie sicher, dass das Kabel fest in die Konsole einge-...
  • Seite 41 Das Gerät funktioniert, Störungen Sicherstellen, dass der HF-Empfänger nicht durch ein aber die Telemetrische persönliches elektronisches Gerät in der linken Seite der HF wird nicht korrekt Medienablage blockiert wird. angezeigt Keine Geschwindigkeits-/ Datenkabel überprüfen Im Kabel dürfen keine Drähte beschädigt sein. Wenn Drähte RPM-Anzeige, Konsole gebrochen oder abgeknickt sind, tauschen Sie das Kabel aus. zeigt Fehlercode „Please Pedal“ an Verbindung/Ausrichtung Stellen Sie sicher, dass das Kabel fest und in der richtigen des Datenkabels Richtung in die Konsole eingesteckt ist. Die kleine Zunge am überprüfen Stecker muss einrasten. Magnetposition Magnet muss sich an der richtigen Position am Schwungrad überprüfen (Blende muss befinden. entfernt werden) Geschwindigkeitssensor Geschwindigkeitssensor muss am Magnet ausgerichtet sein überprüfen (Blende muss und mit Datenkabel verbunden sein. Richten Sie den Sensor entfernt werden) gegebenenfalls neu aus. Sollten Sensor oder Verbindungsteil beschädigt sein, ersetzen Sie das Teil. Konsole schaltet sich bei Wandsteckdose Stellen Sie sicher, dass das Gerät in eine funktionierende Betrieb aus (wechselt in überprüfen Wandsteckdose eingesteckt wurde.
  • Seite 42 Gerät wackelt/steht nicht Einstellung der Nivellierer Stellen Sie die Nivellierer so ein, dass das Gerät eben steht. eben überprüfen Stellfläche überprüfen Sehr unebene Flächen können möglicherweise nicht ausgegli- chen werden. Stellen Sie das Gerät auf einer ebenen Fläche auf. Sitz wackelt/quietscht Schrauben Überprüfen Sie die Schrauben, mit denen der Sitze befestigt ist, und ziehen Sie sie nach. Klickendes Geräusch Überprüfen Sie, ob die Entfernen Sie die Pedale. Stellen Sie sicher, dass die Gewinde beim Treten der Pedale Pedale fest in die Kurbel sauber sind, und schrauben Sie die Pedale wieder ein. eingedreht sind. Pedale sind lose/schwer Überprüfen Sie, ob die Die Pedale sollten fest mit der Kurbel verbunden sein. Das zu treten Pedale fest in die Kurbel Gewinde darf nicht schief eingedreht sein. eingedreht sind. Überprüfen Sie, ob Die Kurbel muss fest mit dem Tretlager verbunden sein. der Kurbelarm fest im Tretlager sitzt.
  • Seite 44 Nautilus Bowflex Schwinn Universal ® ® ® ® 8004407.040115.D...
