Montage - Multipresse
Montageschritt 3

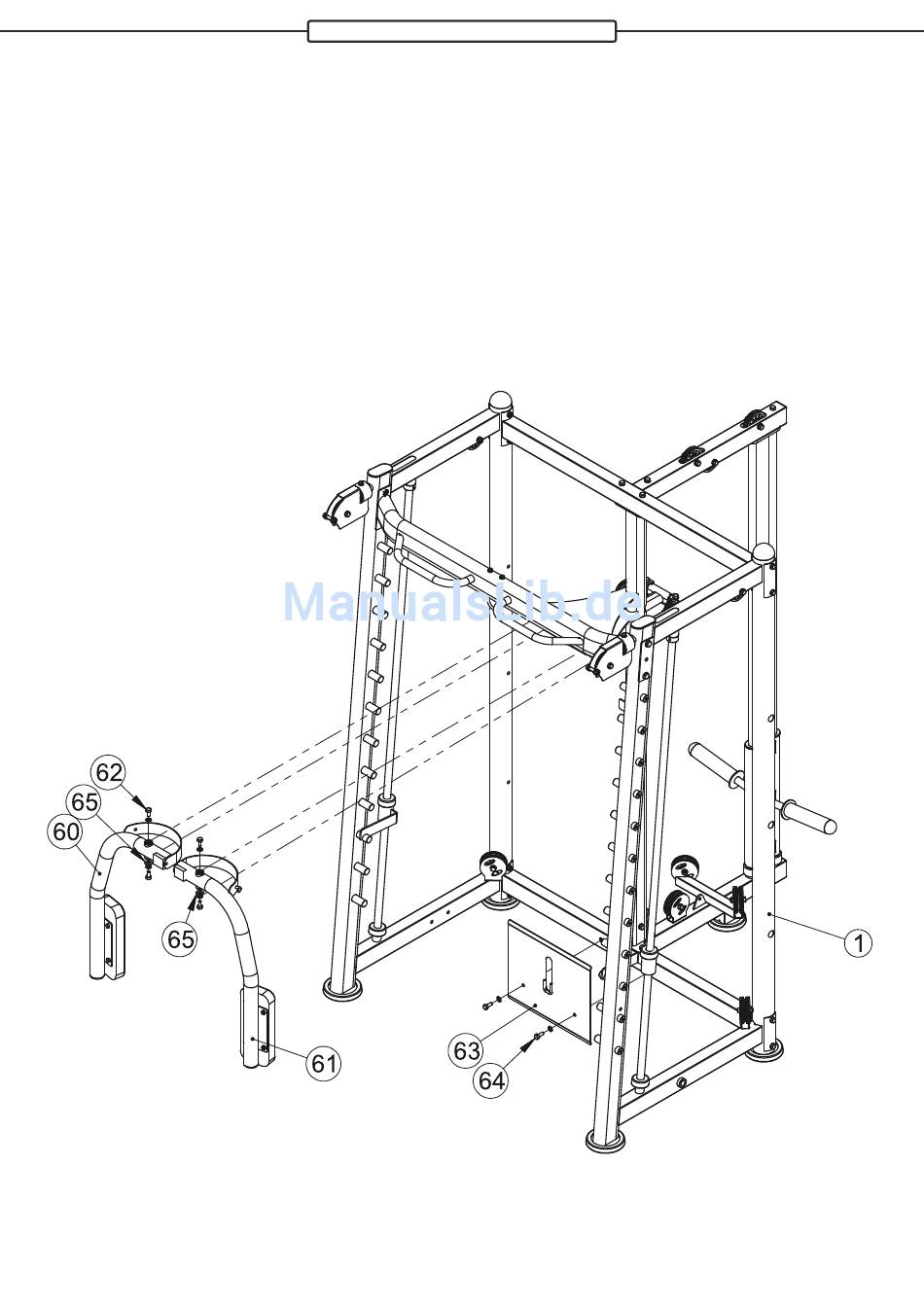

Befestigen Sie den linken und rechten Butterflyarm (60-links/61-rechts) mit je zwei Schrauben M10x20 (62)
von oben und je zwei Schrauben M10x20 (62) und zwei Unterlegscheiben M10 (65) von unten an den
entsprechenden Aufnahmen des bei Schritt 2 montierten Butterfly-Basisrahmens.
Befestigen Sie die Fußplatte (63) mit zwei Schrauben-Sets (64) an der unteren Aufnahme des bei Schritt 2
montierten Butterfly-Basisrahmens.
Hinweis:
Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben
fest anziehen.
