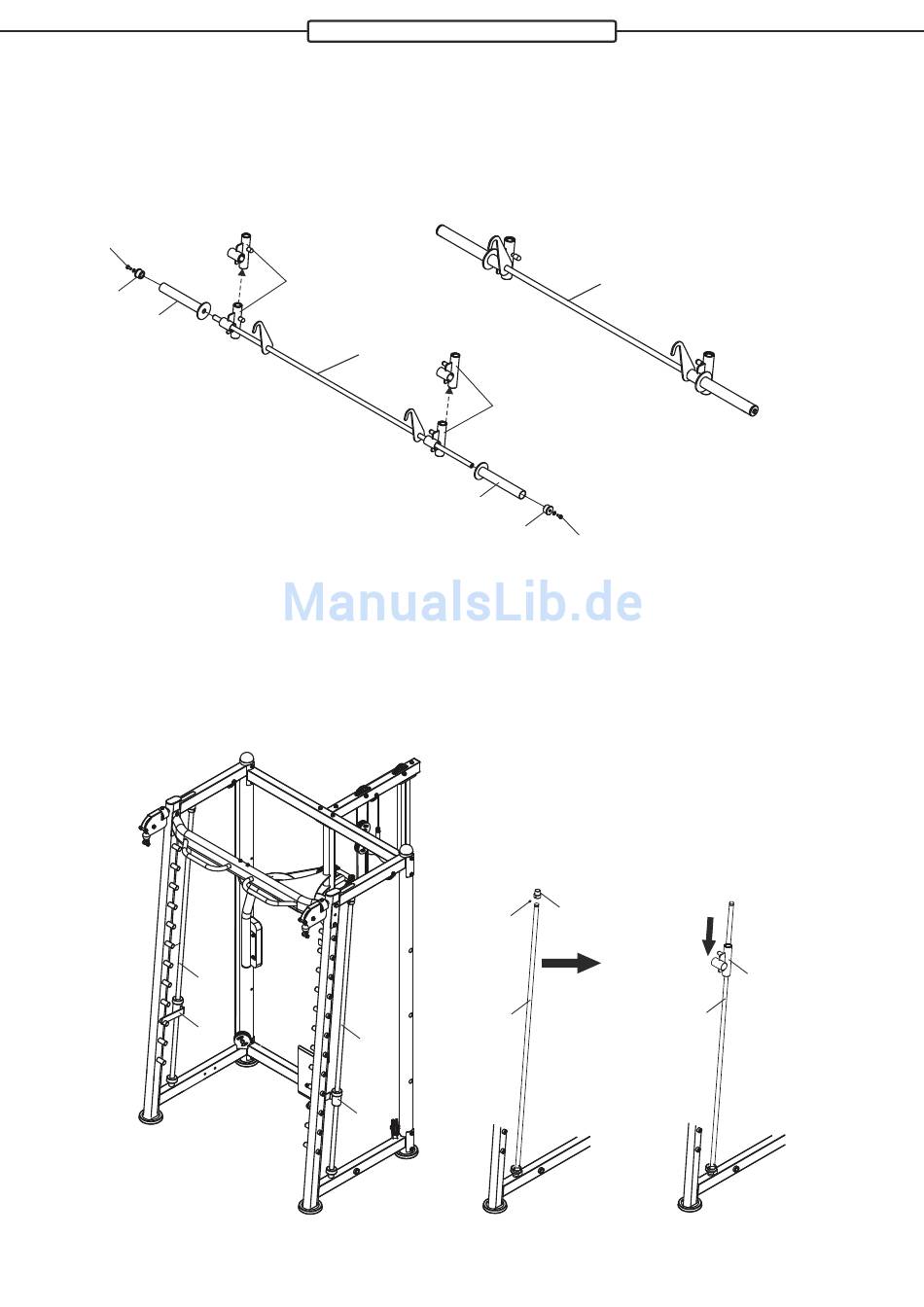

Montageschritt 8.1
Demontieren Sie die Hantelscheiben-Aufnahmen, die sich an dem rechten und linken Ende der LH-
Stange (79) befinden.
Lösen Sie hierzu die beiden Schrauben M10x20 (62), ziehen die Endhülsen (88) ab und entfernen
Sie die beiden Hantelscheiben-Aufnahmen (87). Ziehen Sie nun die beiden Führungshalter (links-
35 / rechts - 59) von der LH-Stange (79) ab.
62
88
87
Montageschritt 8.2
Lösen Sie nun die Inbusschraube M8x10 (31) an der oberen Fixierung (29) des rechten und linken
Führungsrohrs (25).
Drücken Sie die oberen Enden der beiden Führungsrohre nach außen und setzen den rechten
Führungshalter (59) von oben in das rechte Führungsrohr (25R) und den linken Führungshalter (35)
von oben in das linke Führungsrohr (25L) ein.
ACHTUNG: Setzen Sie die Führungshalter sehr vorsichtige in den Führungsrohren ein, damit die
linearen Kugellager in den Führungshaltern nicht beschädigt werden!
Die Führungshalter müssen über den LH-Sicherungen (rechts -39 / links - 26) sitzen.
25R
39
Montage - Multipresse
59
79
25L
26
14
79
35
87
88
62
29
31
25L
35
25L
