Montage - Trainingsbank

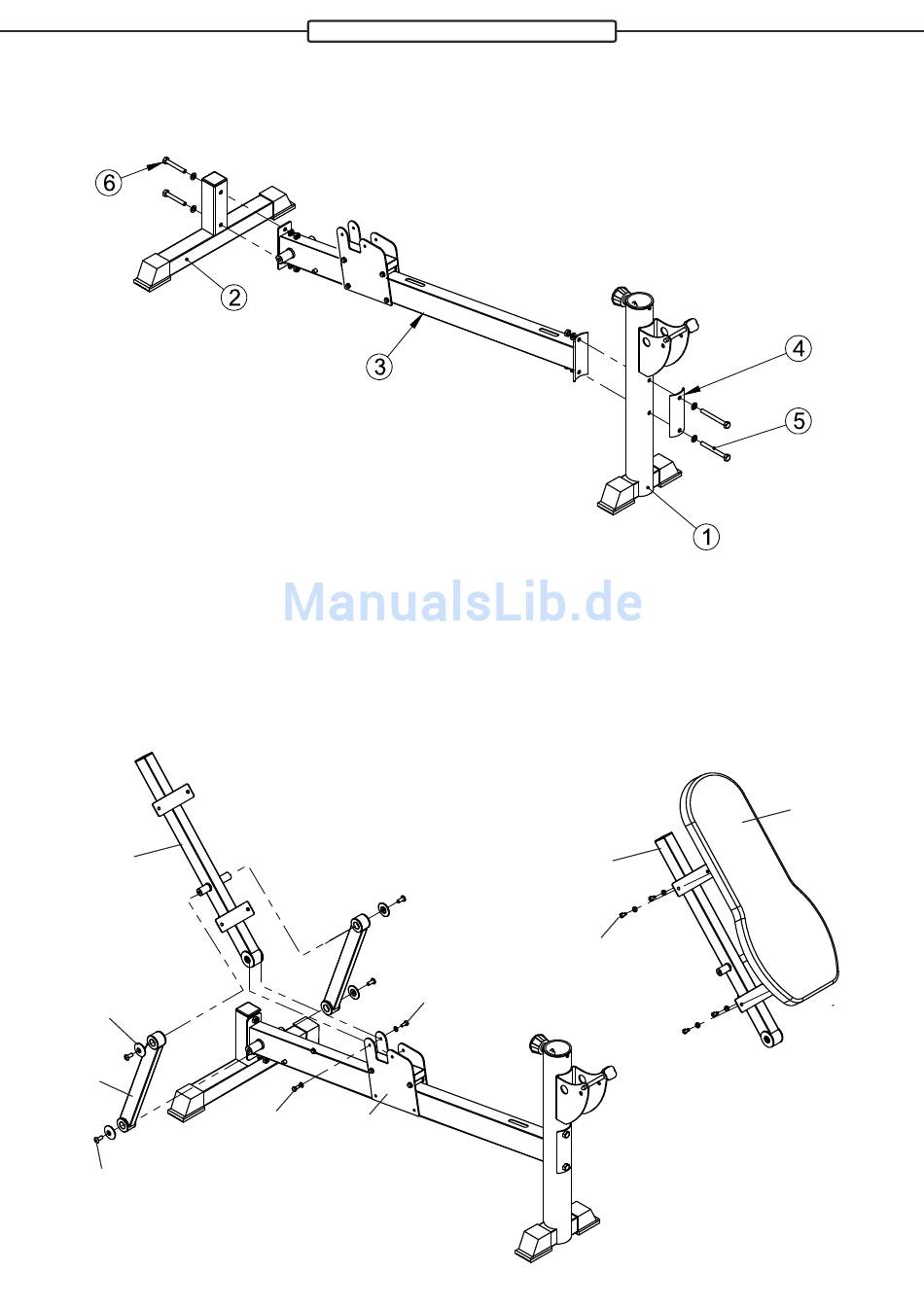

Montageschritt 1
Montieren Sie den hinteren Standfuß (2) an dem Basisrahmen (3) mit zwei Schrauben Sets (6).
Befestigen Sie dann den vorderen Standuß (1) mit der Halteplatte (4) und zwei Schrauben-Sets (5)
vorne am Basisrahmen (1)
Montageschritt 2
*Befestigen Sie das Basisrohr der Rückenlehne (17) mit je zwei Schrauben-Sets (19) an der
hinteren Aufnahme des Gleitschlittens (16). Setzen Sie dann die beiden Führungsrohre (20) rechts
und links in der Aufnahme am Basisrahmen (1) und in der Aufnahme am Basisrohr der
Rückenlehne (17) ein und befestigen Sie es jeweils mit zwei Abdeckkappen (21) und zwei
Inbusschrauben M10x16.
Befestigen Sie dann das Rückenpolster (29) mit vier Schrauben-Sets (19) am Basisrohr der
Rückenlehne (17).
29
17
17
19
19
21
20
19
16
Inbusschraube M10x16
18
