Montage - Multipresse

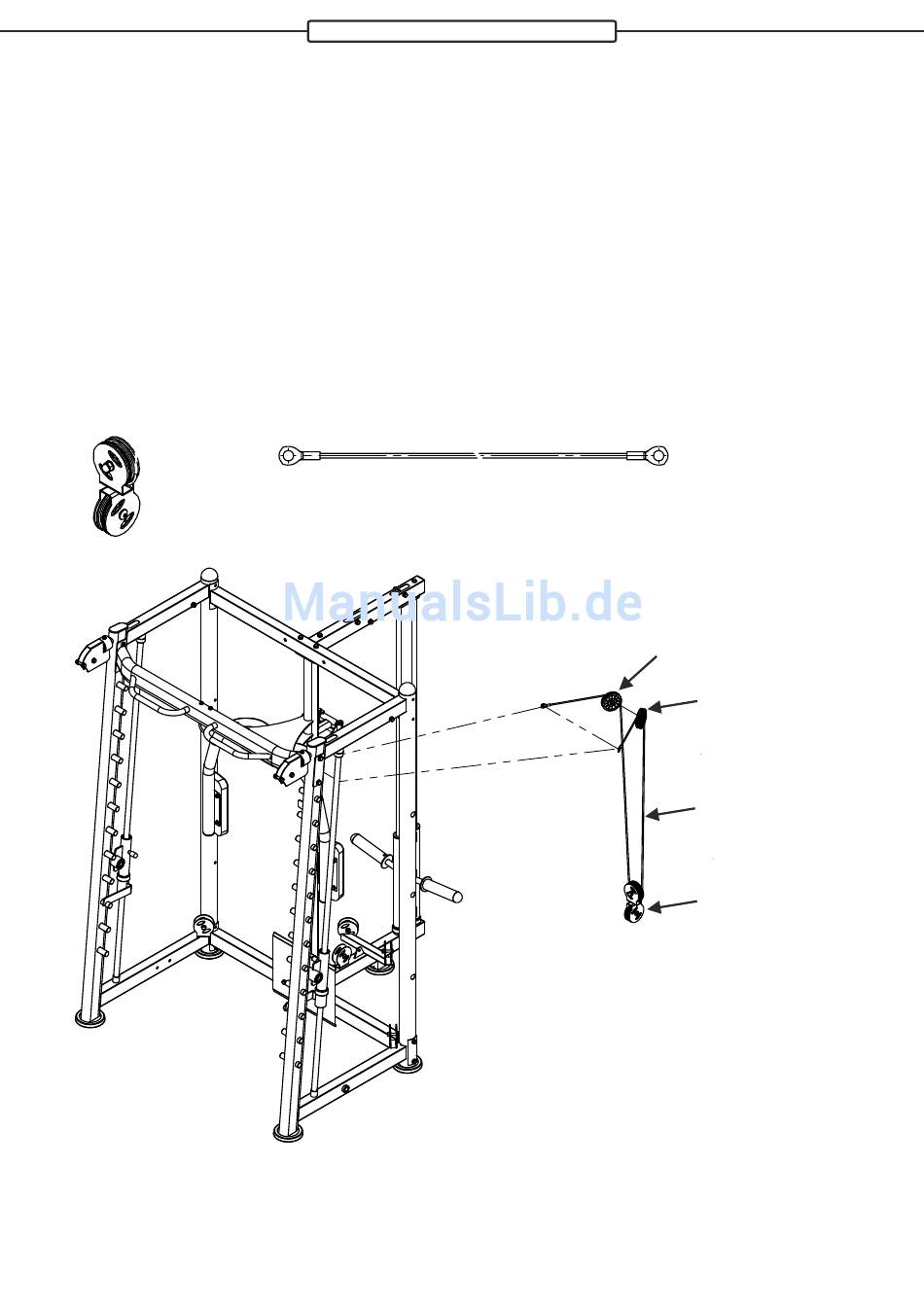

Montageschritt 5
Lösen Sie beiden Einzelrollen (1 & 2) auf der Rückseite des Butterfly-Basisrahmens.
Hängen Sie nun die Öse am Ende des Zugseils (75) in den Haken am linken Butterflyarm ein.
Führen Sie das Zugseil (75) über die Einzelrolle (1) und montieren dann die Einzelrolle (1) wieder am
Butterfly-Basisrahmen.
Führen Sie das Zugseil (75) über die Einzelrolle (2) und montieren dann die Einzelrolle (2) wieder am
Butterfly-Basisrahmen.
Hängen Sie die Öse am Ende des Zugseils (75) in den Haken am rechten Butterflyarm ein.
Lösen Sie die obere Rolle aus der Doppelrolle, überkreuz (74). Ziehen Sie das Zugseil (75) unterhalb der
beiden Einzelrollen (1&2) herunter und setzen Sie dann die soeben demontierte Rolle in die entstandene
Schlaufe ein. Montieren Sie diese dann wieder am Halter der Doppelrolle (74).
Doppelrolle, überkreuz (74)
Zugseil (75) - Länge 3.100 mm
Einzelrolle (1)
Einzelrolle (2)
Zugseil (75)
Doppelrolle (74)
11
