Montage - Multipresse

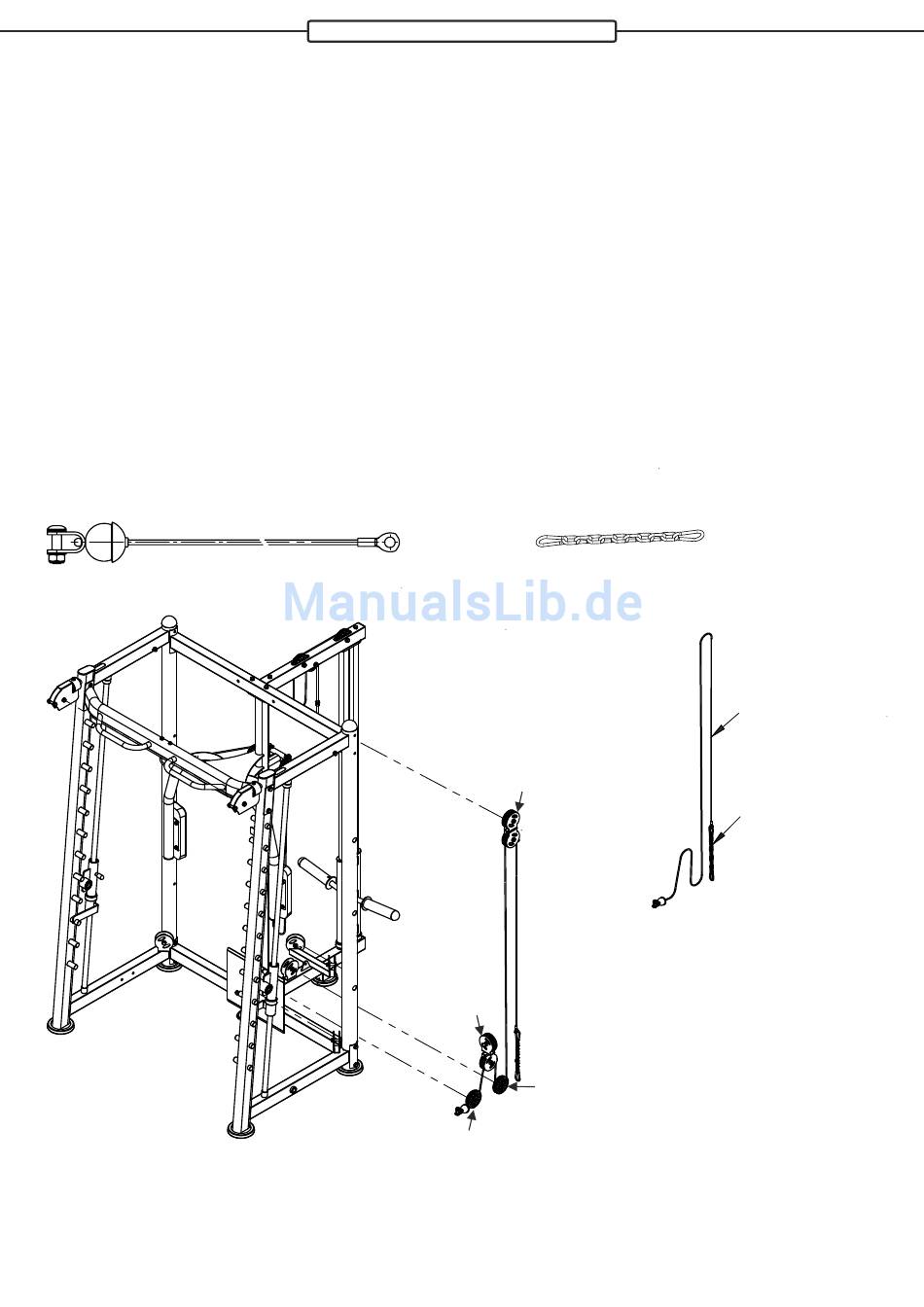

Montageschritt 6
Lösen Sie die Einzelrolle (1) die sich unten im Butterfly-Basisrahmen unmittelbar hinter der Fußplatte
befindet.
Führen Sie das Ende mit der Öse des Zugseils (76) von vorne durch die Öffnung der Fußplatte und durch
das Butterfly-Basisrahmen.
Setzen Sie nun die Einzelrolle(1) wieder im Butterfly-Basisrahmen so ein, dass das Zugseil (76) unter der
Rolle verläuft.
Lösen Sie nun die untere Rolle der Doppelrolle, überkreuz (74) aus dem Halter. Legen Sie das Zugseil (74)
über diese Rolle und setzen Sie diese dann wieder im Halter ein.
Lösen Sie nun die Einzelrolle (2) auf dem unteren T-Rahmen, führen das Zugseil (74) unter der Rolle durch
und setzen dann die Einzelrolle (2) wieder ein.
Lösen Sie dann die untere Rolle aus der Doppelrolle (71), führen das Zugseil (74) über die Rolle und setzen
Sie dann die Rolle im Halter wieder ein.
Nehmen Sie jetzt eine Kette mit je einem Karabinerhaken an jedem Ende (78). Verbinden Sie einen
Karabinerhaken mit der Öse am Ende des Zugseils (76). Den anderen Karabinerhaken hängen Sie an der
Öse am unteren T-Rahmen ein.
Kette mit 2 Karabinerhaken (78)
Zugseil (76) - Länge 3.590 mm
Zugseil (76)
Doppelrolle (71)
Kette mit 2 Karabiner
Doppelrolle (74)
Einzelrolle (2)
Einzelrolle (1)
12
