Montage - Multipresse
Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Beachten Sie bitte das bei
Montagearbeiten und bei jeder Benutzung von Werkzeugen eine mögliches Verletzungsrisiko immer vorliegt. Seien Sie
daher immer sorgfältig und umsichtig bei der Montage dieses Trainingsgerätes.
Achten Sie bei den einzelnen Montageschritten darauf, dass Sie vorab alle Teile nur handfest miteinander verschrauben
und erst wenn alle Bauteile passgenau sitzen die Schrauben festanziehen.
Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.
ACHTUNG: Alle benötigenten Schrauben, Unterlegscheiben und Muttern die zur Montage
dieses Trainingsgerätes benötigt werden sind bereits vormontiert. Bitte lösen Sie das
Befestigungsmaterial vor jedem Arbeitschritt, führen Sie dann den Arbeitschritt gemäß den
Zeichnung und Beschreibungen aus und ziehen Sie dann das Befestigungsmaterial wieder
fest an.

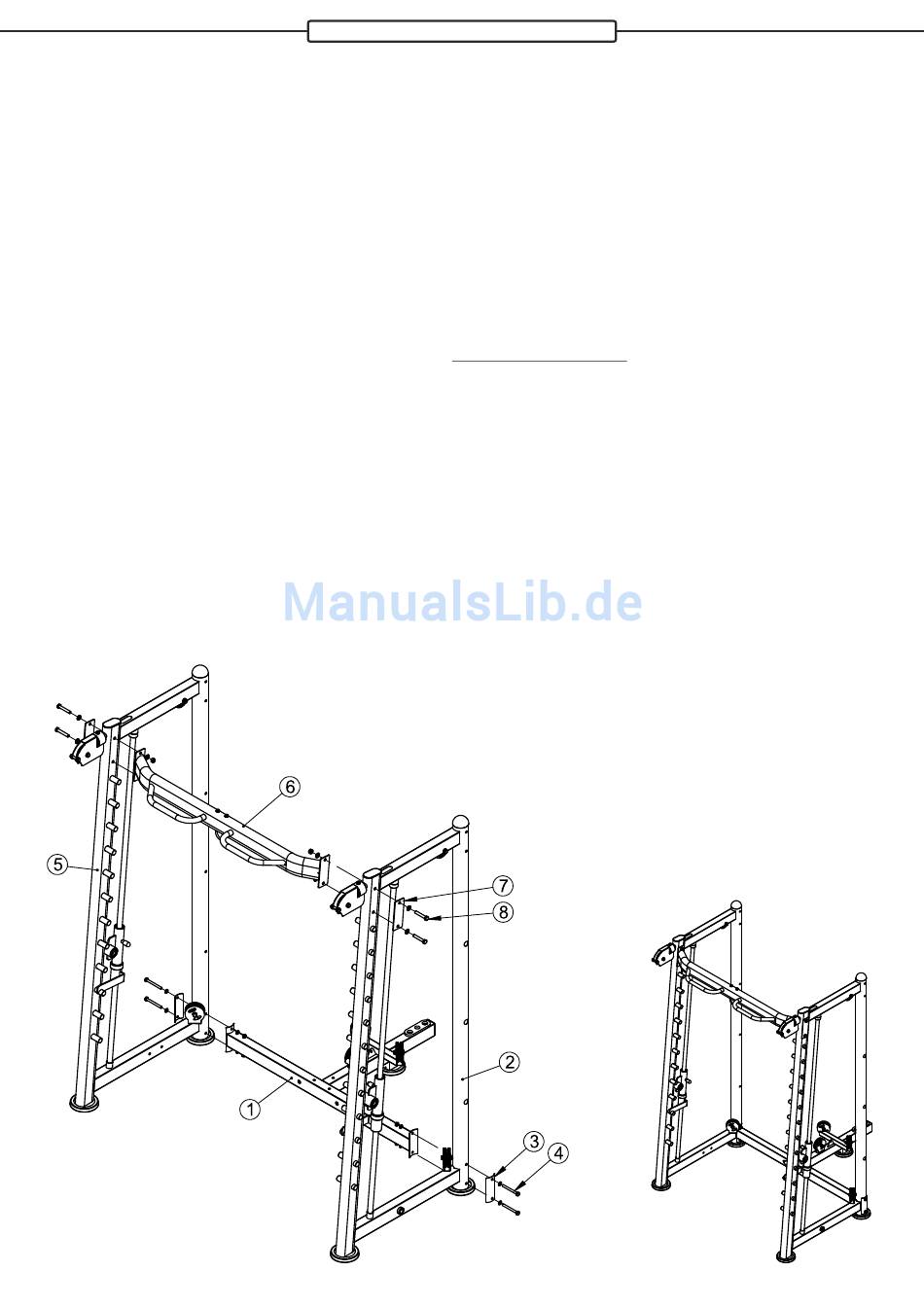

Montageschritt 1
Verbinden Sie den linken Seitenrahmen (5) und den rechten Seitenrahmen (2) an den Vorderseiten oben mit
dem Klimmzug-Querträger (6). Verwenden Sie hierzu pro Seite je zwei Schrauben-Sets (8) und je eine gerade
Halteplatte (7).
Verbinden Sie den linken Seitenrahmen (5) und den rechten Seitenrahmen (2) an den Rückseiten unten mit
dem T-Rahmen (1). Verwenden Sie hierzu pro Seite je zwei Schrauben-Sets (4) und je eine gebogene
Halteplatte (3).
Hinweis:
Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben
festanziehen.
7
