3.4 Montage des Außenluftanschlusskastens
Zum direkten Anschluss einer externe Verbrennungsluftleitung kann auf der Rückseite des Geräts ein
Außenluftanschlusskasten mit Stutzen Ø100 mm montiert werden. Ein entsprechendes Anschlusskasten-Set
ist als optionales Zubehör verfügbar (1004-00324).

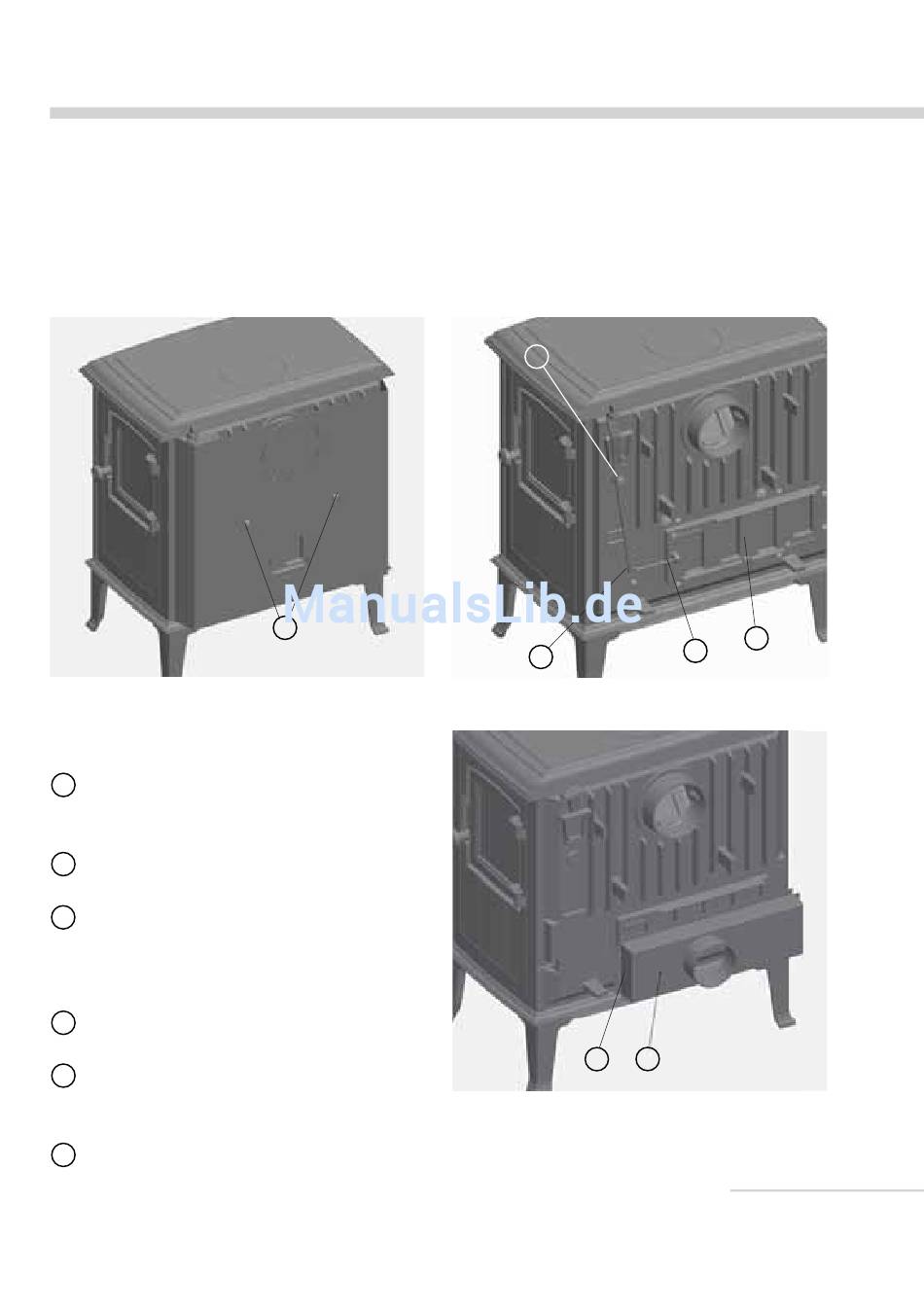

Abb. 3.1 Rückwand-Strahlungsblech
1
Rückwand-Strahlungsblech demontieren -
2 Kreuzschlitzschrauben, M6 x 8mm,
2 Splint aus der Luftschieber-Achse entnehmen,
3 Befestigungsschraube des Luftschieber-
Hebels lösen (Schlitzschraube) und den Hebel
demontieren,
4 Luftschieber-Achse herausschrauben,
5
Luftschieber nach links schieben (maximale
Verbrennungsluftzufuhr),
6 Außenluftanschlusskasten inklusive Dichtung montieren,
Aufstellen und Erstinbetriebnahme
1
Abb. 3.2 Verbrennungsluft-Schieber
Abb. 3.3 Außenluftanschlusskasten
3
4
2
8 6
5
15
