Inhaltszusammenfassung für Leda ANTIGUA

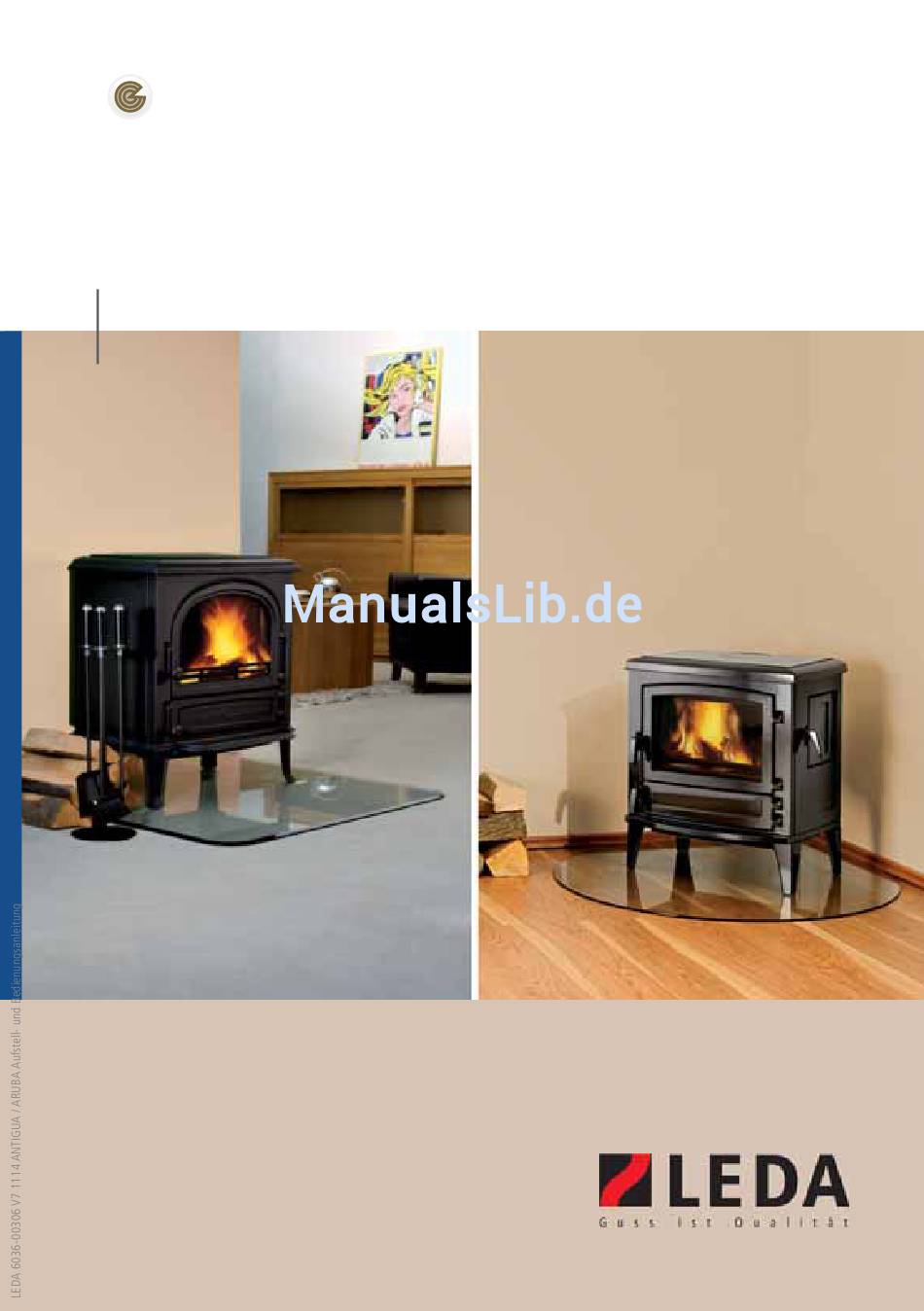

- Seite 1 ANTIGUA / ARUBA Kaminofen Aufstell- und Bedienungsanleitung...
-
Seite 2: Feurige Qualität
ANTIGUA / ARUBA Kaminofen Feurige Qualität Beschreibung Ident-Nr. ANTIGUA schwarz lackiert 1003-01191 ANTIGUA K schwarz lackiert, 1003-01264 mit Warmhalteplatte ARUBA schwarz lackiert 1003-01495 ARUBA schwarz emailliert 1003-01497 ARUBA cremeweiss emailliert 1003-01496 ARUBA dunkelgrün emailliert 1003-01725... - Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Kaminofen ANTIGUA / ARUBA Ausführung ANTIGUA ANTIGUA K ARUBA schwarz lackiert dunkelblau emailliert schwarz emailliert cremeweiß emailliert dunkelgrün emailliert Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
- Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Kaminofen ANTIGUA / ARUBA Ausführung ANTIGUA ANTIGUA K ARUBA schwarz lackiert schwarz emailliert cremeweiß emailliert dunkelgrün emailliert Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
-
Seite 6: Inhaltsverzeichnis
Verbrennungsluftversorgung AUFSTELLEN UND ERSTINBETRIEBNAHME Benötigte Werkzeuge Brandschutz- und Sicherheitsabstände Eignung der Aufstellfl äche Montage des Außenluftanschlusskastens Anschließen an den Schornstein Wechsel des Abgasstutzens beim ANTIGUA Grundregeln für die Montage des Abgasrohrs: Erstinbetriebnahme Normen und Richtlinien BEDIENUNG Brennstoffe Funktionsprinzip der Holzverbrennung... - Seite 7 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem ANTIGUA / ARUBA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Kaminofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der ANTIGUA / ARUBA wurde nach heutigem Stand der Technik gebaut und ist nach der Europäischen Norm DIN EN 13240 als Kaminofen für feste Brennstoffe geprüft worden.
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise 1.1 Brandschutz und Sicherheitsabstände Brandschutz- und Sicherheitsabstände müssen unbedingt eingehalten werden! Sicherheitsabstände neben und hinter dem Kaminofen Der Kaminofen muss nach hinten und zur Seite Mindestabstände zu temperaturempfi ndlichen oder brennbaren Baustoffen oder Bauteile mit brennbaren Bestandteilen einhalten. Abb. -
Seite 9: Schutz Im Bereich Vor Der Feuerraumöffnung
Sicherheitshinweise Schutz im Bereich vor der Feuerraumöffnung Der Fußboden vor und neben der (den) Feuerraumöffnung(en) der Feuerstätte muss aus nicht brennbarem Material bestehen oder eine nicht-brennbare Aufl age besitzen (Vorgabe gem. FeuVO) Diese Anforderung gilt auch für die seitliche Befülltür. In dem Bereich vor und neben den beiden Feuerraumöffnungen dürfen sich keine brennbaren... -
Seite 10: Schutz Im Strahlungsbereich Der Sichtscheibe
Sicherheitshinweise Schutz im Strahlungsbereich der Sichtscheibe Wegen der hohen Wärmestrahlung über die Sichtscheibe Ihres Kaminofens ist in diesem Bereich ein ausreichender Sicherheits- abstand zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln einzuhalten. Es reicht in der Regel der halbe Abstand, wenn vor den brennbaren Gegenständen ein belüfteter Strahlungsschutz vorhanden ist. -
Seite 11: Gefahren Durch Unverschlossene Feuertür
Sicherheitshinweise 1.3 Gefahren durch unverschlossene Feuertür Die Feuertür muss während des Betriebs geschlossen sein! Während des Heizbetriebs muss die Feuertür geschlossen bleiben, um einen unnötig hohen oder sogar gefährlichen Austritt von Heizgas zu vermeiden. Durch den starken Entgasungsprozess beim Brennstoff Holz und einem schwachen Schornsteinförderdruck kann es beim Öffnen der Feuertür zum Austritt von Rauch und Heizgas kommen. - Seite 12 Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC 2. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.
-
Seite 13: Gefahren Durch Ungeeignete Brennstoffe
Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des ANTIGUA / ARUBA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können. -
Seite 14: Richtiges Verhalten Bei Einem Schornsteinbrand
Sicherheitshinweise 1.8 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie das richtige Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein! Schließen Sie die Verbrennungsluft! Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! ... -
Seite 15: Aufstellung Und Erstinbetriebnahme
Anlage und Festbrennstoff-Feuerstätte, allgemein bauaufsichtlich zugelassen Außenluftanschluss — 1003-00324, Außenluftanschluss-Set für ANTIGUA und ARUBA Türgriff ANTIGUA — 1003-00240, Messinggriff für die Feuertür, seitl. Befülltür und Aschefachtür des ANTIGUA oder ANTIGUA K, alternativ zum serienmäßigen schwarzen Griff, jew. 1 Griff... -
Seite 16: Berechnung Der Heizlast (Des Wärmebedarfs)
Ein entsprechender Nachweis kann vom Fachbetrieb über eine Heizlastberechnung nach DIN EN 12831 oder einem vereinfachten Tabellenverfahren (z.B. LEDA BImSchV-Rechner) erbracht werden. Der ANTIGUA / ARUBA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist. -
Seite 17: Bestimmung Des Gesamtförderdrucks
Alle in den gleichen Schornstein führenden Öffnungen, wie z.B. andere Anschluss- oder Reinigungsöff- nungen müssen geschlossen sein. Der ANTIGUA / ARUBA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbe- legung geeignet sein. -
Seite 18: Verbrennungsluftversorgung
Verbrennungsluftversorgung aus dem Aufstell- raum (Raumluftverbund) bzw. Gebäude: mindestens 4 Pa nach DIN EN 13384. 2. Mindestförderdruck für den Kaminofen 12 Pa für den ANTIGUA / ARUBA bei Nennwärme- leistung 3. Förderdruck für das Verbindungsstück Wert durch entsprechende Berechnung nach DIN EN 13384 2.5 Verbrennungsluftversorgung... -
Seite 19: Verbrennungsluftversorgung Über Direkte Leitung Von Außen
Verbrennungsluftversorgung über direkte Leitung von außen Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungs- luftstutzen zur Verfügung (im Lieferumfang enthalten). Der ANTIGUA / ARUBA bezieht die gesamte Verbren- nungsluft ausschließlich über diesen Stutzen im Boden des Einsatzes. -
Seite 20: Aufstellen Und Erstinbetriebnahme
Die statischen Eigenschaften der Aufstellfl äche muss ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenverteilung getroffen werden. Die massiven Stellfüße des ANTIGUA / ARUBA sind direkt unter dem Kaminofen montiert, sie sind nicht einstellbar. Die Aufstellfl äche muss daher eben und waagerecht sein. -
Seite 21: Montage Des Außenluftanschlusskastens
Aufstellen und Erstinbetriebnahme 3.4 Montage des Außenluftanschlusskastens Zum direkten Anschluss einer externe Verbrennungsluftleitung kann auf der Rückseite des Geräts ein Außenluftanschlusskasten mit Stutzen Ø100 mm montiert werden. Ein entsprechendes Anschlusskasten-Set ist als optionales Zubehör verfügbar (1004-00324). Abb. 3.1 Rückwand-Strahlungsblech Abb. 3.2 Verbrennungsluft-Schieber Rückwand-Strahlungsblech demontieren - 2 Kreuzschlitzschrauben, M6 x 8mm, Splint aus der Luftschieber-Achse entnehmen,... -
Seite 22: Anschließen An Den Schornstein
Bei den Modellen ANTIGUA und ARUBA kann der Abgasstutzen auch auf die Deckplatte umgebaut werden, siehe Abschnitt „3.6 Wechsel des Abgasstutzens beim ANTIGUA“. Beim ANTIGUA K ist ausschließlich ein Abgasan- schluss nach hinten vorhanden. Abb. 3.4 Abgasanschluss nach hinten, Maße bei ANTIGUA / ARUBA identisch... -
Seite 23: Wechsel Des Abgasstutzens Beim Antigua
Aufstellen und Erstinbetriebnahme 3.6 Wechsel des Abgasstutzens beim ANTIGUA Der Abgasstutzen kann bei Bedarf auch auf die Deckplatte montiert werden (Abgang oben): Rückwand-Strahlungsblech demontieren - 2 Kreuzschlitzschrauben M6 x 8mm, (siehe Abb. 3.1 auf Seite 15) Revisionsdeckel (siehe Abb. 3.5) in der Brennraum-Rückwand entnehmen,... -
Seite 24: Grundregeln Für Die Montage Des Abgasrohrs
Aufstellen und Erstinbetriebnahme 3.7 Grundregeln für die Montage des Abgasrohrs Das Rauchrohr sollte beim ANTIGUA / ARUBA eine Mindestlänge von 80 cm haben. Das Abgasrohr muss auf dem Abgasstutzen sicher befestigt sein. Der Abgasrohrquerschnitt sollte nicht verringert werden. -
Seite 25: Normen Und Richtlinien
Aufstellen und Erstinbetriebnahme Metall dehnt sich bei Erwärmung aus und zieht sich während der Abkühlphase wieder zusammen. Durch die besondere Geräte-Konstruktion und die Verwendung von hochwertigem Material wurden die Betriebsge- räusche in Folge der Wärmeausdehnung minimiert, sind aber nicht vollkommen ausgeschlossen. Bei den ersten Abbränden kann es durch Einbrennprozesse der Lackierung zu leichten Ausgasungen im Brennraum aus Schamotten, Dichtungen, Lacken und den Umlenkungen kommen. -
Seite 26: Brennstoffe
Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz oder Holzbriketts in den geeigneten Größen, Längen und Mengen. Der ANTIGUA / ARUBA ist für die Brennstoffe Scheitholz und Holzbriketts vorgesehen. Gemäß 1. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (1.BImSchV, §3 Abs. 1, Nr. -
Seite 27: Optimaler Umgang Mit Den Brennstoffen Scheitholz Und Holzbrikett
Bedienung Optimaler Umgang mit den Brennstoffen Scheitholz und Holzbrikett Nur trockenes Holz kann effektiv und schadstoffarm verbrennen! Optimales Brennholz ist daher immer: naturbelassen – also nicht lackiert, eingelassen oder imprägniert, o.ä. nicht geleimt, also weder Schichtholz, Leimbinder, Pressspan- oder Sperrholz, o.ä. es darf Rinde enthalten, Alle künstlichen oder chemischen Zusätze können beim Verbrennen sehr giftig sein und schädigen nicht nur die Umwelt, sondern auch die Bauteile der Feuerstätte und des Schornsteins,... -
Seite 28: Unzulässige Brennstoffe
Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden. -
Seite 29: Funktionsprinzip Der Holzverbrennung
Die schadstoffarme Verbrennung erfolgt in einer Hauptverbrennungs- und einer Nachverbrennungszone. Der Brennstoff und die Brenngase durchlaufen dabei 3 physikalisch-chemische Phasen oder Stufen, die im ANTIGUA / ARUBA speziell für den Brennstoff Holz optimiert wurden. Dazu wird die notwendige Verbrennungsluft aufgeteilt und dem Brennstoff passend zugeführt - genau an den richtigen Stellen, in den jeweils richtigen Menge und Geschwindigkeiten und bei ausreichend hohen Temperaturen. -
Seite 30: Stufe 3 - Nachverbrennung
Bedienung Stufe 3 - Nachverbrennung: In der Nachverbrennungszone sorgen hohe Temperaturen und die gute Durchmischung von brennfähigen Heizgasen mit Verbrennungsluft für einen wirtschaftlichen und damit gleichzeitig schadstoffarmen Ausbrand. Bitte beachten Sie für die Bedienung stets: Die Feuertür, die Aschefachtür und die seitliche Befülltür müssen während des Betriebs geschlossen sein! Halten Sie auch bei nicht betriebenem Gerät Feuertür, Aschefachtür, seitliche Befülltür und den Verbrennungsluftschieber immer geschlossen! -
Seite 31: Bedienelemente
Gerät heran gedrückt, siehe Abb. 4.2). Die Türgriffe besitzen einen Hakenverschluss, der durch Ziehen des Türgriffs geöffnet wird. Der ANTIGUA K besitzt eine Abdeckung über der Warmhalteplatte, die nach oben/hinten aufgeklappt werden kann. Bei Betrieb der Feuerstätte werden die Türgriffe und die Abdeckung sehr heiß. Benutzen Sie deshalb bitte... - Seite 32 Der Bediengriff lässt sich heraus ziehen (Verbrennungsluft komplett geöffnet) und hinein schieben (Verbren- nungsluft komplett geschlossen). Bei Betrieb des ANTIGUA / ARUBA wird der Bediengriff heiß. Daher sollte für Einstellungen bei Betrieb der mitgelieferte Handschuh verwendet werden. Mit dem Stift des abnehmbaren Türgriffs (optionales Zubehör) kann der Lufthebel ebenfalls geöffnet werden.
-
Seite 33: Heizbetrieb Und Einstellungen
Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens Ihnen und der Umwelt zu Liebe nur gutes Brennholz. -
Seite 34: Nachlegen ("Fortheizen")
Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen - verwenden Sie zum Anheizen insgesamt rund Abb. -
Seite 35: Weiterheizen Und Leistungsregelung
Bedienung lassen Sie die Aschefachtür bei Bedarf eine kurze Zeit lang leicht geöffnet (angelehnt), ist der aufgelegte Brennstoff gut angebrannt, schließen Sie die Aschetür, schieben Sie den Lufthebel von der ganz geöffneten Position links ein kleines Stück weiter nach rechts, jedoch nicht mehr als bis ca. -
Seite 36: Weiterheizen Nach Dem Abbrandende
Bedienung Abbrandende Falls kein Brennstoff mehr nachgelegt werden soll und keine gelblich-weißen Flammen mehr sichtbar sind, kann die Verbrennungsluft komplett geschlossen werden, um ein unnötiges Durchströmen mit Verbrennungsluft und damit Auskühlen des Kaminofens zu vermeiden. Hierzu wird der Lufthebel ganz hinein geschoben. Wird die Verbrennungsluft rechtzeitig geschlossen, bleiben in der Regel Reste der letzten aufgelegten Holzmenge als Holzkohlestücke zurück. -
Seite 37: Außerbetriebnahme Im Störfall
Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Der ANTIGUA / ARUBA muss mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. Die notwendigen Arbeiten sollten durch den Fachbetrieb durchgeführt werden. -
Seite 38: Entaschen
Bedienung Entaschen Auf dem Feuerraumboden, bzw. auf dem Rost befi nden sich im Aschebett in der Regel noch Holzkoh- lereste vom vorherigen Abbrand, diese sollten Sie nicht entfernen. Die Holzkohle verbrennt beim nächsten Heizvorgang und hilft dem Gerät gerade beim Anheizen erheblich, um die Betriebstemperatur schneller zu erreichen. -
Seite 39: Reinigen Der Heizgaskanäle, Revisionsöffnung
Bedienung Reinigen der Heizgaskanäle, Revisionsöffnung Hinter dem eigentlichen Brennraum befi nden sich Heizkanäle, in denen die Heizgase erst noch einmal umgelenkt werden, bevor sie den Kaminofen verlassen. Oberhalb des Brennraums befi ndet sich die Nachverbrennungszone. Nachverbrennungszone und Heizgaskanäle müssen mindestens einmal pro Jahr, bei Bedarf auch öfter gereinigt werden. -
Seite 40: Reinigen Der Sichtscheibe
Bedienung Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der ANTIGUA / ARUBA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel... -
Seite 41: Checkliste Bei Störungen
Bedienung 4.6 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu oder wenig das Gerät geeignet und zugelassen ist Sichtscheibe ver- ... - Seite 42 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Das Feuer brennt Schornsteinzug zu stark: (max. schlecht 20 Pa bzw. 23 Pa am Heizgas- anliegenden Unterdruck messen. oder stutzen, für einen optimalen Zugbegrenzung im Schornstein einbauen Sichtscheibe ver- Wirkungsgrad) lassen, z.B. Nebenluftvorrichtung schmutzt schnell ...
-
Seite 43: Gewährleistung Und Garantie
Fällen, in denen eine Mangelhaftigkeit eines Baukörpers hervorgerufen wird - gegenüber dem Endverbraucher für anfängliche Sachmängel 24 Monate ab Gefahrübergang. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw. -
Seite 44: Leistungserklärung
Raumheizer für feste Brennstoffe ohne model Warmwasserbereiter room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauprodukts gemäß... - Seite 45 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240 harmonized technical specifi cation EN 13240 Wesentliche Merkmale Leistung essential characteristics performance Brandsicherheit fi re safety Brandverhalten reactions to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances, in mm distance to combustible materials hinten rear...
- Seite 46 Raumheizer für feste Brennstoffe ohne model Warmwasserbereiter room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauprodukts gemäß...
- Seite 47 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240 harmonized technical specifi cation EN 13240 Wesentliche Merkmale Leistung essential characteristics performance Brandsicherheit fi re safety Brandverhalten reactions to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances, in mm distance to combustible materials hinten rear...
- Seite 48 Raumheizer für feste Brennstoffe ohne model Warmwasserbereiter room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauprodukts gemäß...
- Seite 49 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240 harmonized technical specifi cation EN 13240 Wesentliche Merkmale Leistung essential characteristics performance Brandsicherheit fi re safety Brandverhalten reactions to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances, in mm distance to combustible materials hinten rear...
-
Seite 50: Geräteschild
Geräterückseite auf dem Strahlungsblech im Bereich des Verbrennungsluft-Hebels Abb. 7.1 Geräteschild / Typenschild auf der Geräterückseite Abb. 7.2 Geräteschild (Typenschild) für Abb. 7.3 Geräteschild (Typenschild) für Abb. 7.4 Geräteschild (Typenschild) für ANTIGUA ARUBA ANTIGUA K... -
Seite 51: Ersatz- Und Verschleissteile
Ersatz- und Verschleissteile Ersatz- und Verschleissteile Es dürfen nur Original-Bauteile bzw. Ersatzteile des Herstellers verwendet werden! Benötigtes Zubehör und Ersatzteile bekommen Sie über Ihren Fachgroßhandel. 8.1 Ersatz- und Verschleißteile - ANTIGUA Abb. 8.1 Ersatzteilübersicht für ANTIGUA und ANTIGUA K... -
Seite 52: Ersatz- Und Verschleißteile - Aruba
Ersatz- und Verschleissteile 8.2 Ersatz- und Verschleißteile - ARUBA Abb. 8.2 Ersatzteilübersicht für ARUBA... - Seite 53 Ersatz- und Verschleissteile Kaminofen Typ ANTIGUA / ANTIGUA K ARUBA Bezeichnung der Ersatz-/Verschleißteile (Anzahl pro Gerät) Ident-Nummern Türgriff, komplett, schwarz lackiert (3x) 1005-01300 (3x) 1005-03458 Türgriff, komplett, schwarz emailliert – (3x) 1005-03459 Türgriff, komplett, cremeweiß emailliert – (3x) 1005-03460 Türgriff, komplett, dunkelgrün emailliert –...
-
Seite 54: Technische Daten
Technische Daten Technische Daten Kaminofen Typ ANTIGUA, ARUBA, ANTIGUA K Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13240 CO bezogen auf 13% O [mg/m < 1250 Staub-Gehalt bezogen auf 13% O [mg/m < 40 bezogen auf 13% O [mg/m < 120... - Seite 55 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
