6 Master Patchbay und verschiedene
Aufbauversionen
Das Buchsenfeld im Masterbereich wird als MASTER PATCHBAY bezeichnet. Alle Linepegel-Ausgänge des Mischpultes
sind dort angeordnet. Um Ihnen alle Eingriffs- und Anschlussmöglichkeiten zu bieten, sind die Anschlüsse MASTER A/B
OUT L/R, MONITOR, POWER AMP INPUTS sowie der AUX SEND frei zugänglich und untereinander sowie mit externen
Geräten kombinierbar. Im Normalzustand, also wenn kein Stecker an einem POWER AMP INPUT angesteckt ist, sind die
Verbindungen intern hergestellt und das Signal wird zur Endstufe geleitet. Wenn Sie nun an einem POWER AMP INPUT
einen Klinkenstecker einstecken, wird der interne Signalpfad unterbrochen und Sie können andere Signale extern ein-
spielen. Wie man mit der MASTER PATCHBAY arbeitet, wollen wir Ihnen an einigen typischen Beispielen erläutern.

6.1 Maximale Ausbaustufe, Passivbetrieb

Sie können an den PowerMate pro Endstufenausgang maximal drei Boxen mit einer Impedanz von je 8 Ohm anschließen.
Das bedeutet, die interne Endstufe kann insgesamt sechs Boxen mit 8 Ohm treiben. Hier ein Beispiel wie die maximale
Ausbaustufe aussehen kann.
Da bei der Verwendung eines PowerMixers üblicherweise kein Rack zum Einbau von Monitorendstufen vorhanden ist,
stellen aktive Monitore, wie z. B. die AM 12 aus dem DYNACORD-Programm, eine bequeme Alternative dar.

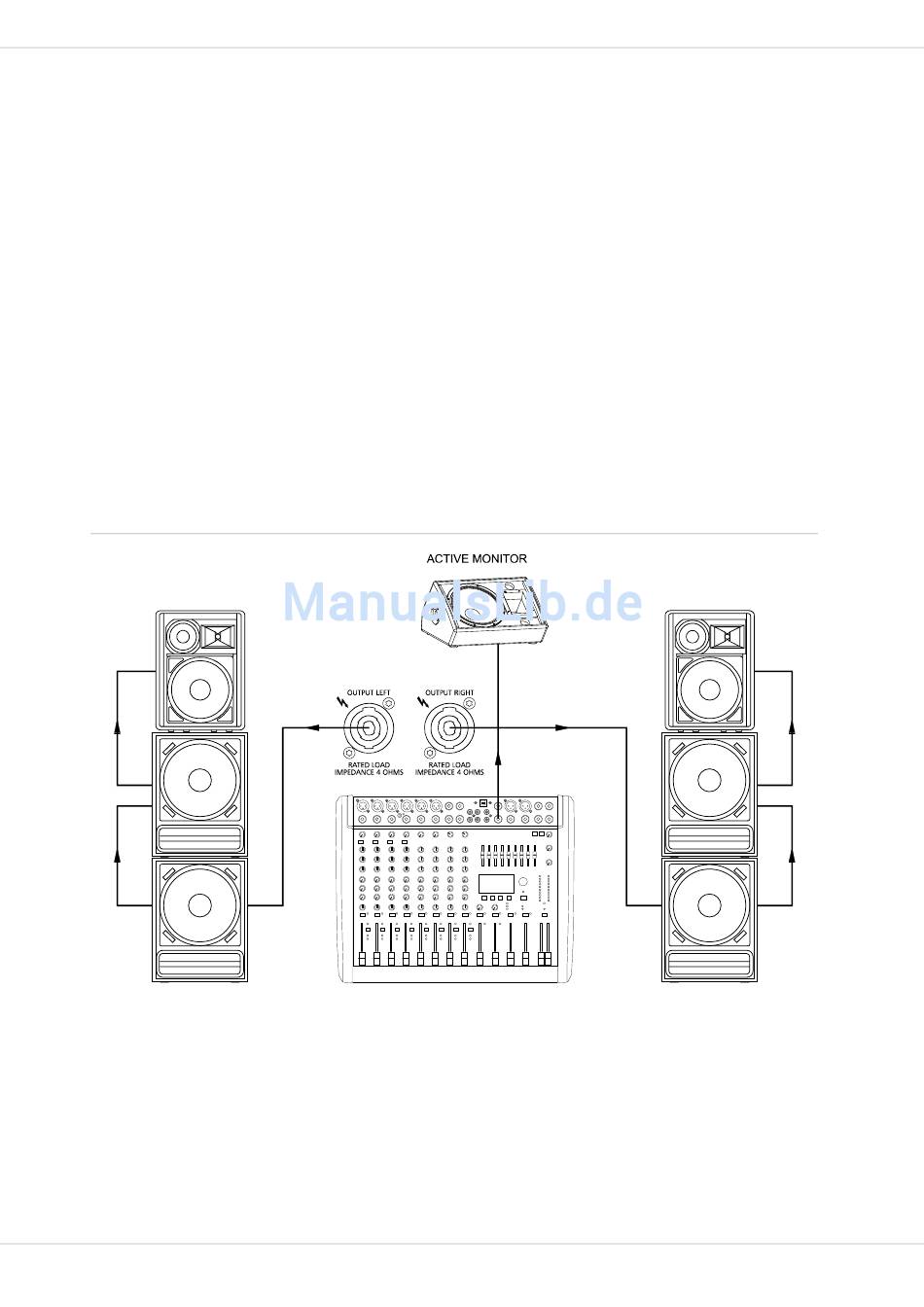

Abbildung 6-1: Maximale Ausbaustufe, Passivbetrieb
