2 Bedienelemente und Anschlüsse

2.1 Input Mono

HINWEIS:
1 - MIC-B
UCHSE
Elektronisch-symmetrische XLR-Eingänge zum Anschluss niederohmiger Mikrofone, wie sie auch in
großen Studio- oder Livekonsolen verwendet werden. Diese Art der Eingangsstufe ist extrem rausch-
und brummarm, darüberhinaus weist sie einen äußerst niedrigen Klirrfaktor (typ. < 0.002%), auch bei
hohen Frequenzen auf. Sie können hier im Prinzip jedes Mikrofon anstecken, sofern Sie dabei auf die
Pin-Belegung entsprechend der untenstehenden Abbildung achten. Falls Sie Kondensator-Mikrofone
an diesen Eingängen verwenden wollen, können Sie dazu die Taste PHANTOM POWER im Eingangsbe-
reich drücken. Ihr Mikrofon wird dann vom Mischpult aus mit Betriebsspannung (+48 Volt) versorgt.
Die PHANTOM POWER wird stets für alle 6 Mikrofone gemeinsam geschaltet.

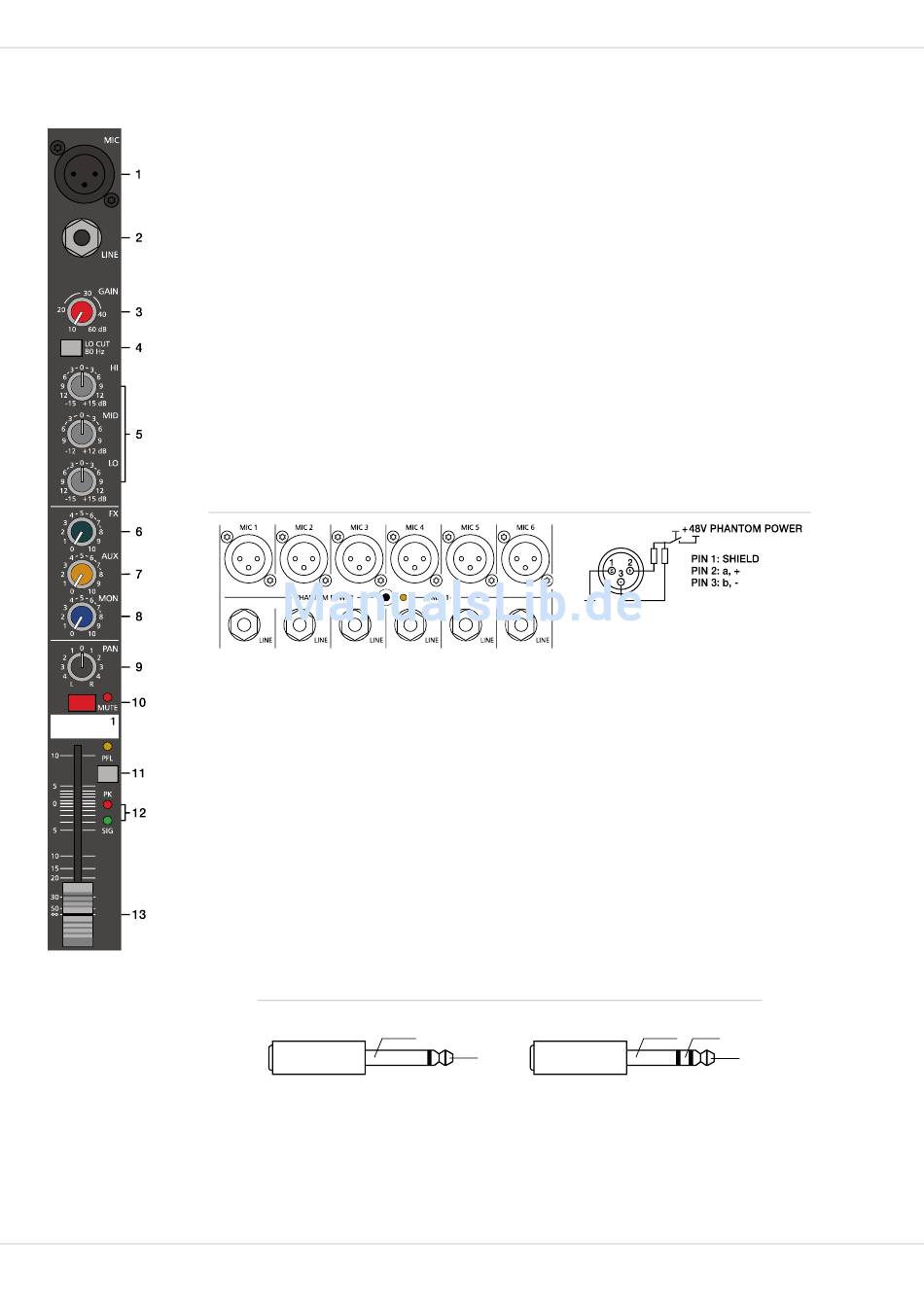

Abbildung 2-1: Mikrofon-Eingänge
Generell können sowohl dynamische Mikrofone als auch Kondensatormikrofone gemischt an den
Eingängen betrieben werden. Bitte beachten Sie aber dazu in jedem Fall die jeweilige Bedienungs-
anleitung des verwendeten Mikrofons. Der MIC-Eingang ist in der Lage, Pegel von -60 dBu bis + 11 dBu
in Abhängigkeit vom GAIN-Regler zu verarbeiten. Aufgrund der speziell auf Mikrofone abgestimmten
niederohmigen Auslegung und der schaltbaren Phantomspannung sollten weitere Mischpulte, Effekt-
geräte, Keybords oder andere elektronische Geräte bevorzugt am LINE-Eingang angeschlossen wer-
den.
2 - LINE-B
UCHSE
Elektronisch-symmetrische Eingänge für elektronische Instrumente wie Keyboard, Drum-Computer,
Gitarren und Bässe mit aktiver Elektronik sowie alle anderen hochpegeligen Signalquellen wie etwa
zusätzliche Mischpulte, Effektgeräte oder CD-Player. Der LINE-Eingang verarbeitet Signalpegel von
-40 dBu bis +31 dBu und kann sowohl symmetrisch als auch unsymmetrisch gespeist werden. Ver-
wenden Sie dazu Mono- bzw. Stereoklinkenstecker wie sie in Abbildung 2-2 gezeigt sind. Wenn das
anzuschließende Gerät eine symmetrische Ausgangsstufe besitzt, ist in jedem Fall die symmetrische
Signalführung mit Stereoklinkenkabel zu bevorzugen. Die Verbindung ist dann unempfindlicher auf et-
waige externe Brumm- und Hochfrequenzeinstreuung.
Stecken Sie bitte nie an der LINE- und MIC-Buchse gleichzeitig Signalquellen an. Eine gegenseitige
Belastung der Signalquellen und ein damit verbundener Pegelabfall wären die Folge.
42
Achten Sie bitte darauf, dass vor dem Anschluss von Signalquellen die jeweiligen
Kanalregler, mindestens jedoch die beiden Masterregler, geschlossen sind, oder der
STANDBY-Schalter gedrückt ist. Sie ersparen sich selbst, Ihrem Publikum und Ihrem
Equipment unnötige Beanspruchungen durch Knackgeräusche.
Abbildung 2-2: Unsymmetrische bzw. symmetrische Belegung von Klinkensteckern
UNBALANCED
SHIELD
BALANCED
HOT
SHIELD COLD
HOT
