rell stellt ein symmetrisch ausgeführtes NF-Verbindungs-
kabel allerdings die bessere Alternative zu einer unsym-
metrischen Verbindung, wie es z. B. ein Mono-
Klinkenkabel ist, dar. Die meisten Audiogeräte wie End-
stufen, Equalizer, Effektgeräte, Mischpulte und auch
einige Keyboards verfügen über symmetrisch aufgebaute
Eingänge bzw. Ausgänge. Der Schirm im Kabel verbindet
bei symmetrischer Signalführung alle metallischen
Gehäuse und verhindert dadurch lückenlos ein Einkop-
peln von externen Störsignalen, im wesentlichen
Brummen, auf den Audiosignalpfad. Ferner werden Rest-
Einstreuungen durch die symmetrische Leitungsführung
in Verbindung mit der Gleichtaktunterdrückung der
Eingangsstufe wirkungsvoll eliminiert. Im PowerMate
Buchse am PowerMate Kabel
MIC INPUT
3 COLD (-)
Alle Klinken-Ein- und Aus-
Cable connection phone to XLR-type, unbalanced
gänge (außer PHONES)
Cable connection phone to XLR-type, balanced
Alle Klinken-Ein- und Aus-
gänge (außer PHONES)
Standard phone-type, balanced

5.3 Aufbau

1. Stellen Sie den PowerMate so auf, dass Sie auch im
Betrieb leichten Zugriff haben und schließen Sie
das Netzkabel an.
2. Suchen Sie die günstigste Position für Ihre PA-
Boxen. Die Bassboxen sollen dabei immer auf dem
Boden stehen und die Hochtonboxen wenn möglich
direkt darüber. Beachten Sie aber, dass die
Unterkante der Hochtonboxen immer in Kopfhöhe
ihres Publikums oder darüber ist. Verwenden Sie
entweder die Zwischenstangen, die Sie in die Bass-
box schrauben oder, wenn dies nicht ausreichend
ist bzw. keine Bassboxen benötigt werden,
geeignete Hochständer.
3. Stellen Sie die linke und rechte PA-Boxen-Kombina-
tion nur so weit auseinander wie nötig. Der Sound
wird dadurch kompakter.
4. Achten Sie darauf, dass die PA-Boxen der Haupt-
anlage wenn möglich nicht direkt hinter den Mikro-
fonen stehen, weil sonst bei höheren Lautstärken
Rückkopplungspfeifen zu erwarten ist.
5. Nachdem Sie die Mikrofonständer aufgebaut und
Ihre Mitmusiker alle einen Platz gefunden haben,
70
2 HOT (+)
2
3
1
1 SHIELD
+
hot
-
shield cold
+ -
hot cold
shield
+ -
hot cold
shield
sind alle XLR- und Klinken-Eingänge symmetrisch und mit
hoher Gleichtaktunterdrückung ausgeführt. Die Ausgänge
wie AUX, MASTER, MONITOR im Mischerteil des Power-
Mate sind generell in GND-SENSING-Technik ausgelegt.
Dies ist eine spezielle Beschaltung der Ausgangsbuchsen,
die im wesentlichen die Vorteile der symmetrischen Aus-
gangsbeschaltung aufweist, aber auch ohne Probleme
unsymmetrisch mit Monoklinken benutzt werden kann.
Wenn Sie diese Ausgänge z. B. mit langen Leitungen ver-
kabeln wollen, ist wiederum die symmetrische Signalfüh-
rung mit XLR bzw. Stereoklinken aus besagten Gründen

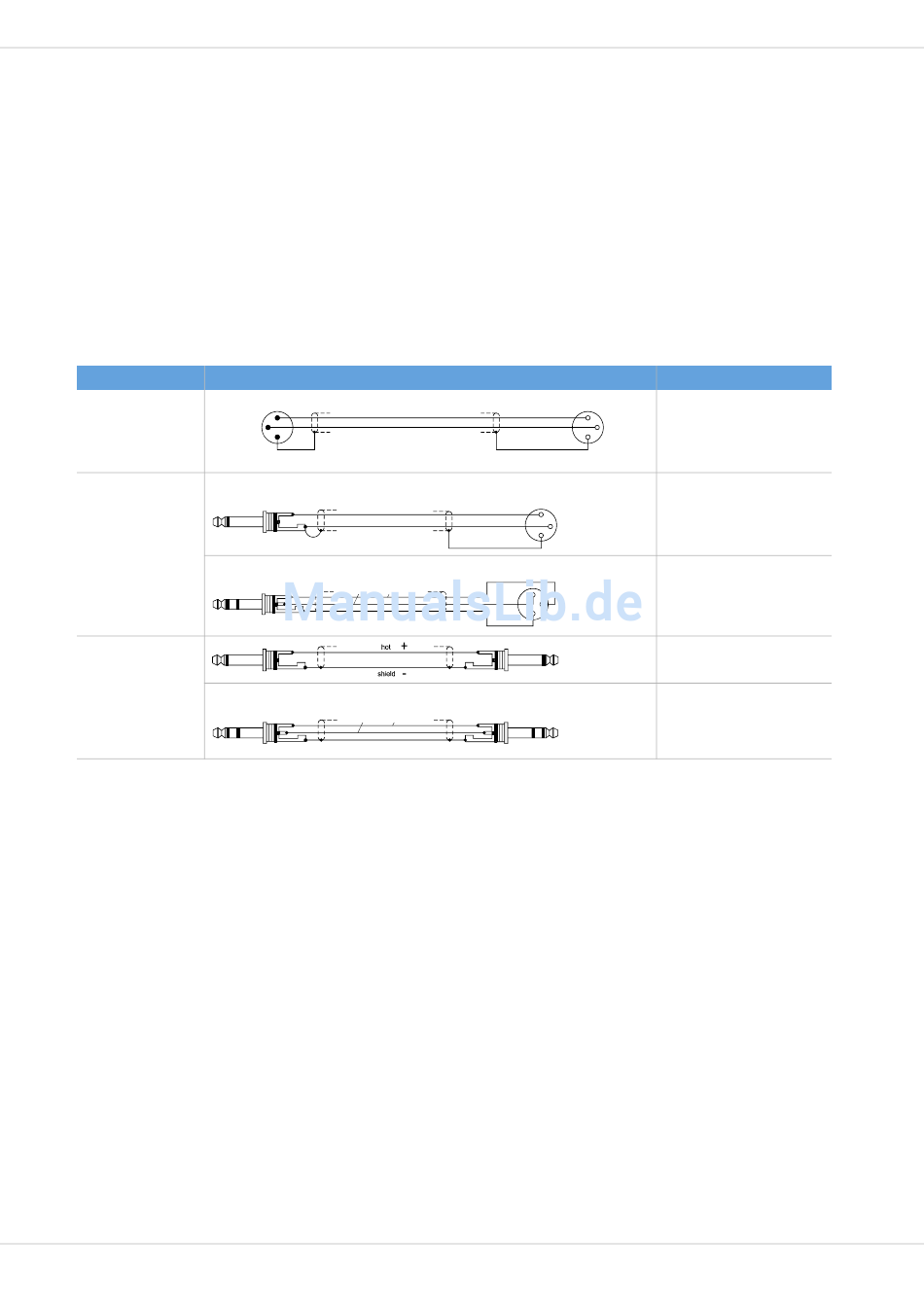

von Vorteil. Nachfolgend finden Sie einige Kabelkonfigu-
rationen, die Sie sinnvoll in Verbindung mit dem Power-
Mate einsetzen können.
2 HOT (+)
2
3 COLD (-)
3
1
1 SHIELD
2
3
1
2
3
1
positionieren Sie die Monitorboxen am besten vor
den Musikern oder Interpreten. Achten Sie dabei
darauf, dass nicht eines der Mikrofone direkt auf
die Monitore zielt. Beachten Sie auch die Charakte-
ristik der verwendeten Mikrofone.
6. Verkabeln Sie die Bassboxen wie in der Abbildung
gezeigt mit den Speakon-Kabeln zum PowerMate.
Achten Sie darauf, dass Sie dabei links und rechts
nicht vertauschen. Mit den kurzen Speakon-Kabeln
können dann die Hochtonboxen zu den Bassboxen
parallel geschlossen werden.
7. Verbinden Sie mit dem Klinken-Kabel den MONI-
TOR-Ausgang mit dem Eingang der aktiven Monitor-
box.
8. Schließen Sie nun alle Mikrofone bevorzugt an den
Monokanälen und die Instrumente usw. an den ver-
bleibenden Kanälen des PowerMate an.
9. Ziehen Sie alle Fader nach unten und drücken Sie
den STANDBY-Schalter am PowerMate. Sie ver-
hindern dadurch etwaiges Rückkopplungspfeifen
beim Einschalten.
10. Schalten Sie zuerst den PowerMate und dann die
Anwendung
Mikrofone symmetrisch
Externe Geräte mit unsymmetri-
schen XLR-Ein- und Ausgangsbuch-
sen
Externe Geräte mit symmetrischen
XLR-Ein- und Ausgangsbuchsen
Externe Geräte mit unsymmetri-
schen Klinken-Ein- und Ausgangs-
buchsen
Externe Geräte mit symmetrischen
Klinken-Ein- und Ausgangsbuchsen
