Dynacord POWERMATE3 Bedienungsanleitung

Powermate 600-3 powered mixer
Vorschau ausblenden Andere Handbücher für POWERMATE3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
3

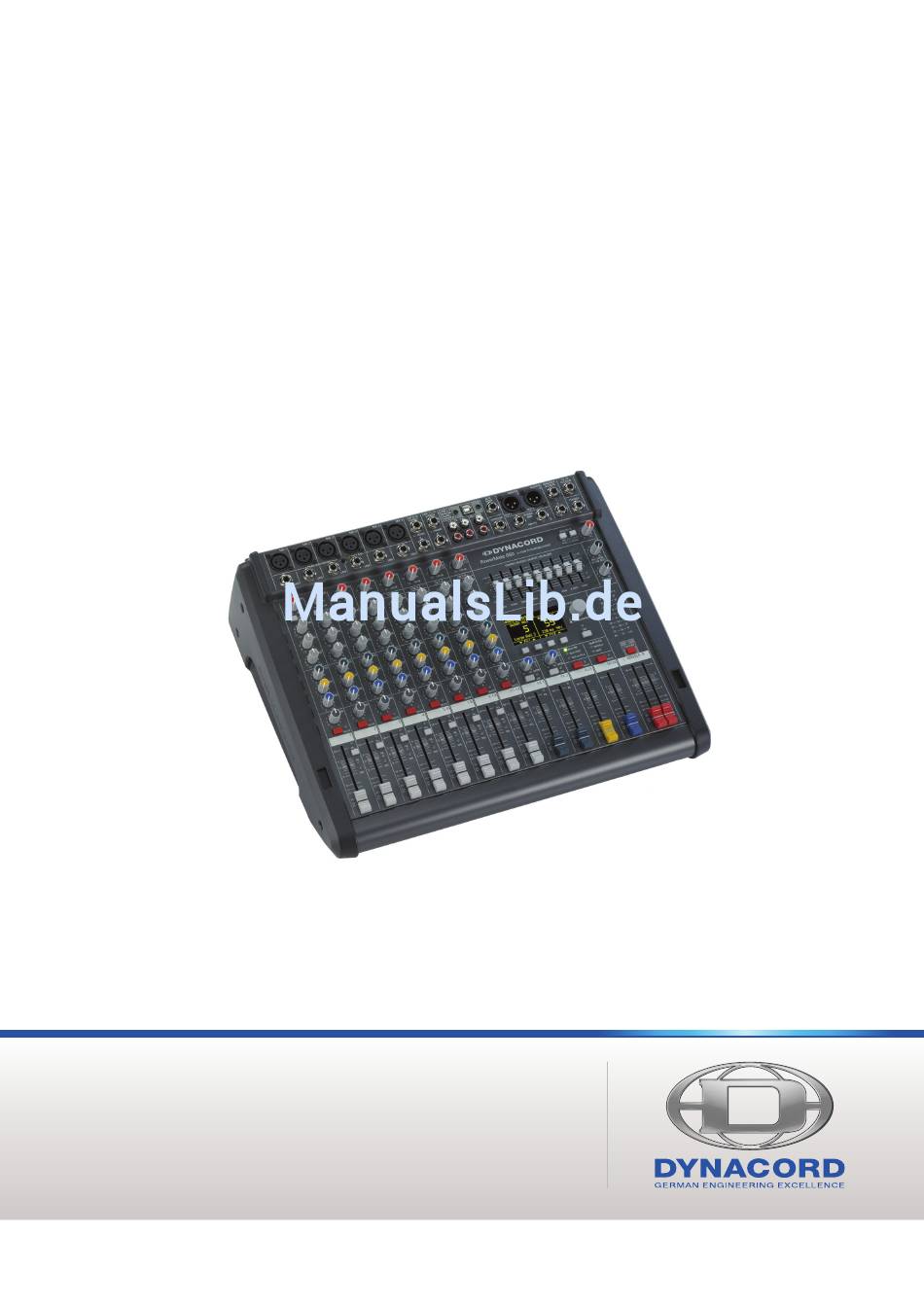

PowerMate
PowerMate 600-3 POWERED MIXER
Owner's Manual | Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynacord POWERMATE3

Inhaltszusammenfassung für Dynacord POWERMATE3

  • Seite 1 PowerMate PowerMate 600-3 POWERED MIXER Owner‘s Manual | Bedienungsanleitung...
  • Seite 2 OWER...
  • Seite 3 OWER CONTENTS INHALT ....... . 5 ........41 NTRODUCTION INFÜHRUNG Scope of Delivery, Unpacking and Inspection .
  • Seite 4 OWER WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Lei- tungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Strom- schlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedie- nungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

  • Seite 5: Lieferumfang, Auspacken Und Überprüfen

    Sie immer alles im Blick und können schnell und problemlos auf jedes Bedienelement zugreifen. Auch beim Transport des PowerMate werden Sie bald seine Hinweise zur Garantie finden Sie auf www.dynacord.com Vorzüge zu schätzen wissen. Der robuste Deckel sowie das geringe Gewicht erlauben Ihnen einen problemlosen Transport des Gerätes, wobei alle empfindlichen Teile...

  • Seite 6: Bedienelemente Und Anschlüsse

    OWER 2 Bedienelemente und Anschlüsse 2.1 Input Mono HINWEIS: Achten Sie bitte darauf, dass vor dem Anschluss von Signalquellen die jeweiligen Kanalregler, mindestens jedoch die beiden Masterregler, geschlossen sind, oder der STANDBY-Schalter gedrückt ist. Sie ersparen sich selbst, Ihrem Publikum und Ihrem Equipment unnötige Beanspruchungen durch Knackgeräusche.
  • Seite 7 OWER HINWEIS: Betreiben Sie bitte keine E-Gitarre bzw. E-Bass mit passiver Elektronik und hochohmigem Ausgang direkt an einem Mischpult LINE-Eingang. Diese Eingänge sind typischerweise, auch bei allen andern Herstellern, für relativ niedrige Quellimpedanzen ausgelegt, wie sie elektronische Geräte aufweisen. Das Klangergebnis wird unbefriedigend sein und der Klangcharakteristik der Instrumente nicht gerecht werden.
  • Seite 8 OWER 5 - K (HI-, MID-, LO-R LANGREGELUNG EGLER Die Klangregelung erlaubt eine sehr umfangreiche und effektive Beeinflussung des Eingangssignals innerhalb unterschiedlicher Frequenzbereiche. Eine Drehung der Klangregler nach rechts bewirkt eine Anhebung/Verstärkung des entsprechenden Frequenzbereichs. Eine Drehung nach links bewirkt eine Absenkung/Abschwächung des entsprechenden Frequenzbereichs.
  • Seite 9 OWER 9 - PAN-R EGLER Dieser Regler bestimmt die räumliche Position des Eingangssignals im Stereobild. In Mittelstellung wird das Signal zu gleichen Teilen auf die beiden Summen L und R aufgeteilt. Die PAN-Regler-Stufe ist so ausgelegt, dass egal wo Sie den PAN-Regler hindrehen, die Gesamtlautstärke im Stereo-Klangbild erhalten bleibt.

  • Seite 10: Input Stereo

    OWER 2.2 Input Stereo Viele Funktionsgruppen wie AUX-Regler, MON-Regler und Fader sind im Stereo-Eingang identisch zum Mono-Eingang aufgebaut und wurden dort bereits ausführlich erklärt. Wir wollen hier nur die wesent- lichen Unterschiede herausarbeiten. Ansonsten dürfen wir Sie auf den jeweiligen Abschnitt im Kapitel Input Mono verweisen.
  • Seite 11 OWER 15 - TRIM LINE CD-R EGLER Mit diesem Regler wird das Signal an den Klinken-Eingängen bzw. Cinch-Eingängen im Stereokanal an den internen Ar- beitspegel des Mischpultes angepasst. Der Regelbereich liegt bei 30 dB. Die Unity-Gain-Position, also 0 dB Durchgangs- verstärkung, ist hier bei der Markierung 0 dB.
  • Seite 12 OWER 2.3 FX 1/2 Der PowerMate ist mit zwei unabhängig regelbaren 24bit-Stereo-Effektteilen FX 1 und FX 2 ausge- stattet. Die beiden Effektteile sind völlig identisch aufgebaut. Es stehen je Effektsektion 100 Presets zur Auswahl, die über das Display selektiert werden. Darüber hinaus besteht die Möglichkeit aus- gehend von den Preset-Programmen einzelne Parameter der Effekte zu verändern und in 20 User- Presets (Programmnummer 101-120) abzuspeichern.
  • Seite 13 Die Klinkenbuchse FX 1/2 FOOTSW. dient zum Anschluss eines Fußschalters FS 11 (DC-FS11) aus dem Zubehörpro- gramm von DYNACORD. Die eingebauten Effektteile können damit ein- und ausgeschaltet werden. Zur Fernsteuerung mittels Fußschalter müssen die Effektgeräte über die FX 1 ON- bzw. FX 2 ON-Schalter aktiviert sein.
  • Seite 14 OWER...
  • Seite 15 OWER 2.4 AUX Der Kanalzug AUX kann beliebig zum Monitoring oder als FX Send (bei Wahl von AUX POST) betrieben werden. Zusätz- lich ist AUX auf dem Aufnahmekanal 3 des DIGITAL AUDIO INTERFACE verfügbar. 30 - AUX SEND-B UCHSE Hier schließen Sie entweder ein Effektgerät oder im Monitorbetrieb eine Monitorendstufe bzw. einen Aktivmonitor an. Der Pegel an dieser Buchse kann in einem weitem Bereich bis maximal +20 dBu über den AUX-Fader geregelt werden.
  • Seite 16 OWER...
  • Seite 17 OWER 38 - MASTER-A USSTEUERUNGSANZEIGE Die Aussteuerungsanzeige des PowerMate besteht aus zwei LED-Ketten für den rechten bzw. linken Kanal mit je 10 LEDs pro Kette. Der Anzeigebereich liegt bei 40 dB und stellt den Pegel in dBu an den Master-Ausgängen dar. D.h. zeigt die Anzeige 0 dB an, so stehen am Mischpultausgang aktuell 0 dBu.
  • Seite 18 OWER...
  • Seite 19 OWER 45 - PRE/POST-S MASTER B CHALTER FÜR Bei Wahl von PRE ist der Pegel am MASTER B-Ausgang unabhängig von der Einstellung der MASTER-Fader L/R und des Graphic Equalizers. Bei Wahl von POST ist der Pegel am MASTER B-Ausgang abhängig von der Einstellung der MASTER- Fader L/R und des Graphic Equalizers.

  • Seite 20: Display Mit Funktions-Tasten

    Ebenso ist ein Überspannungsschutz eingebaut, und eine Einschaltstrombegrenzung (Softstart) verhindert das Ansprechen der Netzsicherung beim Einschalten des Gerätes. Die Ausgangsstufe enthält selbstverständlich alle von DYNACORD-Endstufen bekannten Schutzschaltungen und erfüllt selbst die extremen Anforderungen des harten Tour- Betriebs. Der Leistungsverstärker ist gegen Überhitzung, Überlast, Kurzschluss, Leerlauf, Back-EMF, sowie Hochfre- quenz oder Gleichspannung am Ausgang geschützt.
  • Seite 21 Abschalten der Endstufe wirkungsvoll verhindert, ohne dass es dabei zu einer merklichen Absenkung der Lautstärke kommt. Die Endstufenkanäle des PowerMate verfügen über das von DYNACORD exklusiv entwickelte Low-Pass-Notch-Filter (LPN). Dieses Tiefpassperrfilter in Kombination mit dem integrierten 12 dB-High-Pass eliminiert Fehler im Einschwing- verhalten typischer PA-Boxen und verleiht Ihrer Anlage eine besonders präzise und druckvolle Basswiedergabe.
  • Seite 22 OWER 2.9 Rückseite 56 - N ETZBUCHSE Die Spannungsversorgung des PowerMate erfolgt ausschließlich mit dem mitgelieferten IEC-Netzkabel über eine ver- riegelnde Netzbuchse. Schließen Sie den PowerMate nur an eine geeignete Netzversorgung an, die den auf dem Typen- schild angegebenen Anforderungen entspricht. HINWEIS: Zum Abziehen des Netzkabels drücken Sie die gelbe Entriegelung-Taste am Stecker.

  • Seite 23: Displayfunktionen

    OWER 3 Display & Funktionen Der PowerMate ist mit einem hochwertigen OLED-Display ausgestattet. Im Vergleich zu üblichen LC-Displays sind OLED- Displays wesentlich heller, kontrastreicher und sind unabhängig vom Blickwinkel optimal abzulesen. 3.1 Effekt-Betriebsart Nach dem Einschalten des PowerMate wird der Startbild- Nummer Beschreibung schirm angezeigt.
  • Seite 24 OWER ENÜ Abbildung 3-5: Menüstruktur des PowerMate MAX LPN HIGH MIDI BRIGHT HALL MONO DELAY Main Menu Large Hall 3 230 ms Edit FX 1 Device Setup FX Control Setup Footswitch Ctrl. Edit FX 2 Display Brightness TAP Button Ctrl. AUX Mode Screensaver FX1 Start Preset...

  • Seite 25: Aux Mode

    OWER Im Set FX Name Dialog kann die Bezeichung des User Abbildung 3-10: POST-Modus im AUX Mode Dialog Presets eingegeben werden. Drehen Sie den MENU/EN- AUX Mode TER-Drehencoder nach links oder rechts, um das mit dem Cursor markierte Zeichen zu ändern. Drücken des MENU/ ENTER-Drehencoders übernimmt das gewählte Zeichen und bewegt den Cursor um eine Stelle nach rechts.
  • Seite 26 Überlastung der verwendeten, minderwertigen Lautsprecher (Schwingspule) kom- Dieser Dialog erlaubt die Anpassung der Dauerausgangs- men. DYNACORD kann daher in keinem Fall - trotz leistung der PowerMate-Endstufen an die angeschlos- aktivierter Speaker Protection - für etwaige Schäden senen Lautsprecher. Durch die Begrenzung der an den verwendeten Lautsprechersystemen haftbar maximalen Leistung am Ausgang können Lautsprecher-...

  • Seite 27: Device Setup

    OWER Im FX Control Setup Dialog kann durch Drehen des um die Helligkeit zu verringern. Drehen Sie den MENU/ MENU/ENTER-Drehencoders ein Eintrag in der linken ENTER-Drehencoder nach rechts, um die Helligkeit zu er- Spalte markiert und durch Drücken des MENU/ENTER- höhen.
  • Seite 28 OWER Play 11-12 at STDBY Rücksetzvorgang abgebrochen. Drücken der BACK-Funk- tionstaste führt in den Device Setup Dialog zurück. Drük- Um im STANDBY-Betrieb des PowerMates über den ken der ESC-Funktionstaste führt in die Effekt- Eingang 11-12 (bzw. CD 3-4) Hintergrundmusik ein- Betriebsart zurück.

  • Seite 29: Digital Audio Interface

    Verbinden Sie den eingeschalteten PowerMate des PC/Mac ein. mit dem PC sobald Sie hierzu aufgefordert werden. Falls die Anwendung nicht automatisch startet, füh- ren Sie die Datei "PowerMate3.exe" (PC) bzw. HINWEIS: Die neueste Version des USB-Treibers, Hin- „PowerMate3.app“ (Mac) im Hauptverzeichnis der weise und Praxistipps finden Sie stets auf DVD aus.

  • Seite 30: Funktionsanzeige Im Display

    4.4 PC-MIDI-Interface Der PowerMate stellt Ihnen ein vollwertiges PC-MIDI-In- Beachten Sie, dass auch Steuerdaten für die eingebauten terface zur Verfügung. Der im PC/Mac als DYNACORD Effektteile, die Sie z. B. über einen MIDI-Fußschalter USB-MIDI bezeichnete Port kann überall ausgewählt wer- fernbedienen, an den PC übermittelt werden.

  • Seite 31: Anwendungsbeispiele (Wiedergabe)

    Sollen MIDI-Daten mit der Medienwiedergabe von Windows an externen Geräten wiedergegeben wer- den, müssen Sie in der Windows-Systemsteuerung den Dialog "Sounds und Audiogeräte" öffnen und das Standardgerät der MIDI-Musikwiedergabe auf DYNACORD USB-MIDI umstellen. 4.5 Anwendungsbeispiele (Wiedergabe) Bei Verwendung des DIGITAL AUDIO INTERFACE als Pow-...

  • Seite 32: Midi-Klangerzeuger Und Multieffektgerät

    OWER E-Gitarre) nur gering oder gar nicht auf die Beschallungs- HINWEIS: Beachten Sie, dass bei der Aufnahme die anlage gegeben werden. Umgekehrt klingen Aufnahmen, Signale der Raummikrofone nicht in die die nur über ein Raummikrofon gemacht wurden, sehr Beschallungsmischung mit eingehen dür- indirekt und lassen gerade beim Gesang Klarheit und Ver- fen, damit es nicht zu Rückkopplungen ständlichkeit vermissen.

  • Seite 33: Aufbau Einer Standard-Pa

    Das Netzkabel haben Sie mit dem PowerMate erhalten. Lautsprecherkabel mit Speakon-Steckern können Sie Für alle anderen Kabel sind Sie selbst verantwortlich und über den Fachhandel aus dem DYNACORD-Zubehörpro- je sorgfältiger Sie bei der Auswahl der Kabel vorgehen, gramm beziehen. um so weniger Probleme sind später im Einsatz zu er- warten.
  • Seite 34 OWER rell stellt ein symmetrisch ausgeführtes NF-Verbindungs- sind alle XLR- und Klinken-Eingänge symmetrisch und mit kabel allerdings die bessere Alternative zu einer unsym- hoher Gleichtaktunterdrückung ausgeführt. Die Ausgänge metrischen Verbindung, wie es z. B. ein Mono- wie AUX, MASTER, MONITOR im Mischerteil des Power- Klinkenkabel ist, dar.
  • Seite 35 OWER aktive Monitorbox ein. PHANTOM POWER am PowerMate. 11. Wenn Sie Kondensator-Mikrofone mit Phantom 12. Schalten Sie mit dem STANDBY-Schalter den Power- Power betreiben wollen, drücken Sie nun die Taste Mate betriebsbereit. 5.4 Soundcheck Zuerst werden die Mikrofone an den Monokanälen (MIC 1 Der günstigste Bereich für die Kanalfader liegt zwischen bis MIC 4) bzw.

  • Seite 36: Master Patchbay Und Verschiedene Aufbauversionen

    Das bedeutet, die interne Endstufe kann insgesamt sechs Boxen mit 8 Ohm treiben. Hier ein Beispiel wie die maximale Ausbaustufe aussehen kann. Da bei der Verwendung eines PowerMixers üblicherweise kein Rack zum Einbau von Monitorendstufen vorhanden ist, stellen aktive Monitore, wie z. B. die AM 12 aus dem DYNACORD-Programm, eine bequeme Alternative dar. Abbildung 6-1: Maximale Ausbaustufe, Passivbetrieb...

  • Seite 37: Anschluss Eines Externen Leistungsverstärkers

    OWER 6.2 Anschluss eines externen Leistungsverstärkers Der Anschluss eines externen Leistungsverstärker kann entweder über XLR-Kabel an den MASTER A OUT L/R oder über Klinkenkabel an den MASTER B OUTPUTS L/R erfolgen. Die interne Endstufe wird in beiden Fällen weiterhin mit dem Signal versorgt, der externe Leistungsverstärker wird sozusagen parallel angesteuert.

  • Seite 38: Mono Pa + Monitor

    OWER 6.4 Mono PA + Monitor In diesem Beispiel wird der linke Kanal der internen Endstufe für das MONITOR-Signal verwendet. Der rechte Kanal der internen Endstufe wird für eine monophone PA verwendet, wobei das Signal des MASTER B-Ausgangs verwendet wird. Für das MASTER B-Signal müssen folgende Einstellungen vorgenommen werden: •...

  • Seite 39: Aktiv Stereo 2-Weg System

    In diesem Beispiel wird die Endstufe im PowerMate als Hoch-Mittenton-Verstärker verwendet. Über die MASTER A OUT L/R-Buchsen wird das Fullrange-Signal auf eine aktive Frequenzweiche (z. B. DYNACORD DSP 260) geleitet. Von dort werden die tieffrequenten Signalanteile (LO) zu einer externen Endstufe geführt, die die Basslautsprecher versorgt. Die hoch- und mittenfrequenten Signalanteile werden über die POWER AMP INPUTS wieder in die PowerMate-Endstufe...

  • Seite 40: Specifications

    OWER 7 Specifications Property PowerMate 600-3 Order No. F01U213899 DC-PM600-3-UNIV Channels (Mono + Stereo) 4 + 4 Microphone Inputs (XLR) Auxiliarys (MON, FX, AUX) 1 Pre, 1 Post, 1 Pre/Post switchable Max. Single Channel Output Power, Dynamic-Headroom, IHF-A into 2.66 Ohms 2 x 1600 W into 4 Ohms 2 x 1250 W...
  • Seite 41 OWER Property PowerMate 600-3 Equivalent Input Noise, MIC input, A-weighted, 150 ohms -130 dBu Noise, Channel inputs to Master A L/R outputs, A-weighted Master fader down -100 dBu Master fader 0 dB, Channel fader down -92 dBu Master fader 0 dB, Channel fader 0 dB, Channel gain unity -82 dBu Signal/Noise-Ratio, power amplifier, A-weighted, 4 Ohms 105 dB...
  • Seite 42 OWER 7.1 Dimensions...

  • Seite 43: Block Diagram

    OWER 7.2 Block Diagram...
  • Seite 44 OWER Trademarks. • Speakon is a registered trademark of Neutrik AG • Microsoft, Windows, Windows XP, Windows Vista and Windows 7 are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries • Apple, Macintosh, Mac OS and Mac OS X are trademarks of Apple Inc., registered in the United States and other countries •...
