Verkabelung des Wechselrichters
AchTUnG
eingangs-höchstnennstrom:
Art der Begrenzung
Gesamteingangsstrom
Eingang 1 + Eingang 2
Kabelquerschnitt:
nennstrom
DC 34 A

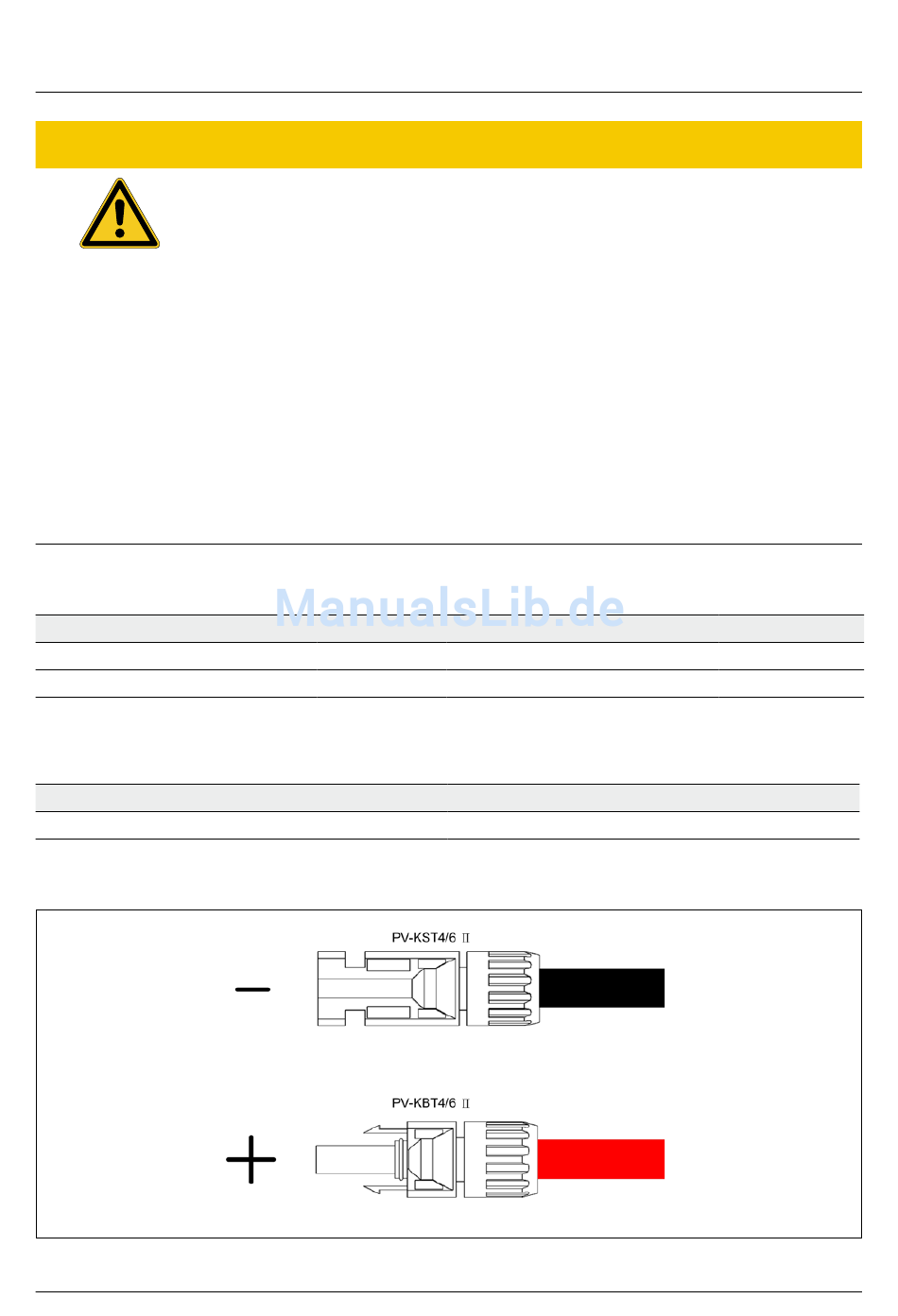

Die DC-Kabelpolarität ist in positiv und negativ getrennt, wie in Abbildung 6-9 dargestellt. Die
Verbindung muss mit der auf dem Wechselrichter angegebenen Polarität übereinstimmen.
Abb. 6.9.: DC-Verkabelung
56
es können Schäden an Maschinen und Geräten auftreten.
► Die Anzahl der Anschlüsse der PV-ANLAGE, die Leerlaufspannung und
die Leistung von Strang_1 und Strang_2 müssen aufeinander abge-
stimmt sein.
► Die Anzahl der Anschlüsse der PV-ANLAGE, die Leerlaufspannung und
die Leistung von Strang_3 und Strang_4 müssen aufeinander abge-
stimmt sein.
► Die maximale Leerlaufspannung der PV-Anlage darf 1000 V nicht
übersteigen.
► Der V -Bereich von Eingang DC1 und Eingang DC2 muss
mpp
350~800 V betragen.
DC
► Das zwischen PV-Anlage und Wechselrichter installierte Gerät muss
eine Nennspannung von <1000 V
► Die maximale am Wechselrichter angeschlossene Eingangsleistung
darf den in der unten stehenden Tabelle angegebenen Eingangs-
Höchstnennstrom nicht überschreiten.
10 TL
11 kW
7,3 kW
und < Kurzschlussstrom aufweisen.
DC
15 TL 20 TL
16,5 kW 22 kW
11 kW 14,7 kW
Kabelquerschnitt
5–6 mm /10 AWG
2
30 TL
30 kW
20,1 kW
