6.3.1 Asymmetrische Ladung für 10 TL, 15 TL, 20 TL und 30 TL
In Betrieb nutzen die Wechselrichter zwei separate MPP-Tracker, die zwecks optimalem Aus-
gleich sowohl symmetrische wie auch asymmetrische Lasten handhaben können. Somit können
die Anforderungen für komplex ausgelegte PV-Anlagen erfüllt werden. Beispiel: ein nach Osten/
Westen ausgerichtetes Dach (symmetrische Last) oder ein nach Süden ausgerichtetes Gauben-
dach (asymmetrische Last).
Die folgenden Abbildungen veranschaulichen, wie symmetrische und asymmetrische Lasten
gehandhabt werden:
Balanced Input Power
Max. Current
Unbalanced Input Power 33/67
Max. Current

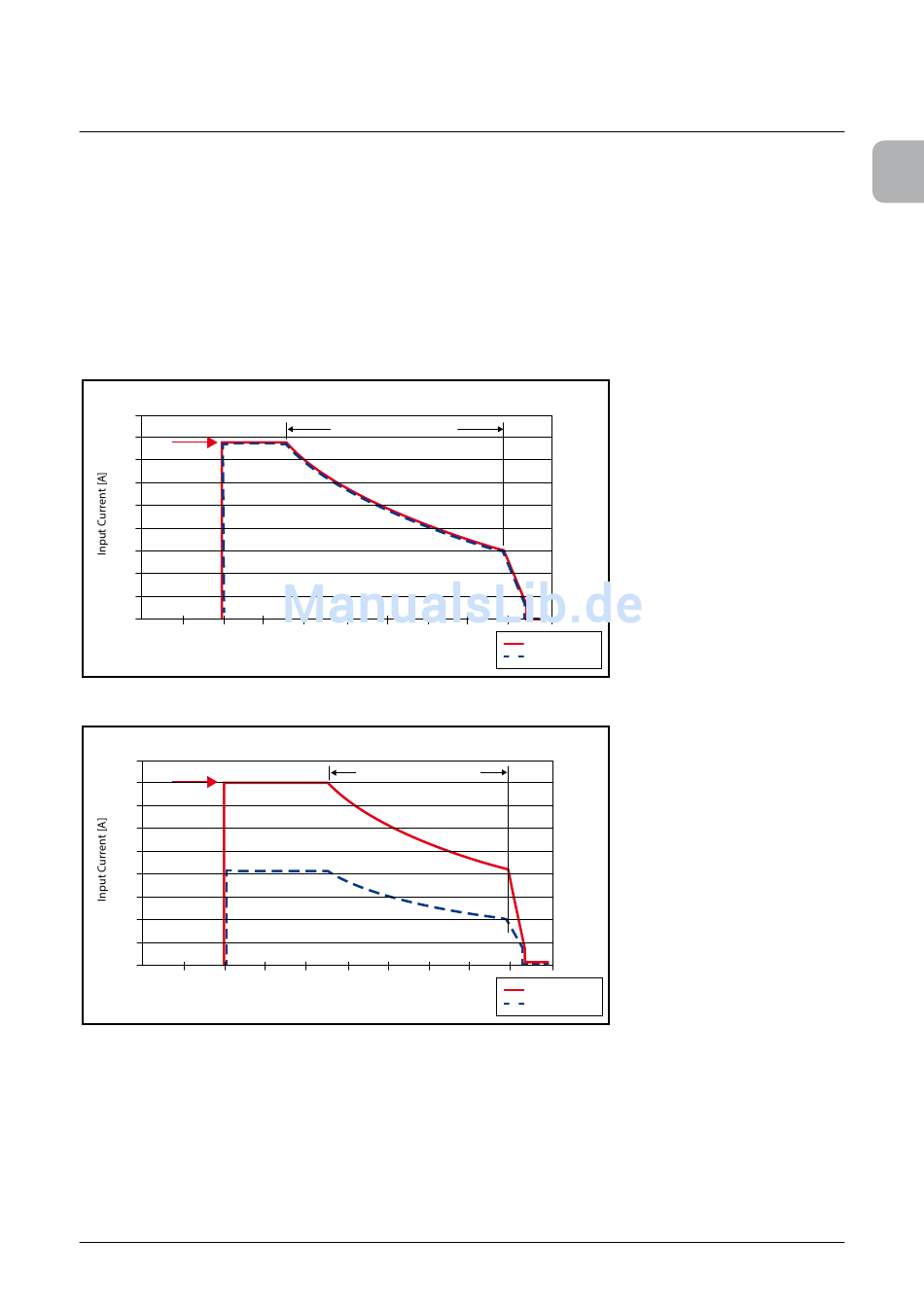

Abb. 6.10.: Vergleichsdiagramm für symmetrische und asymmetrische Eingangsleistung
Max. Power MPPT Range
Input Voltage [V]
Max. Power MPPT Range
Input Voltage [V]
Verkabelung des Wechselrichters
Input Current 1
Input Current 2
Input Current 1
Input Current 2
