6.2.3 Ac-Bajonettanschlüsse für 30 TL
AC-Bajonettanschlüsse für 30 TL sind für Kabelummantelungsdurchmesser zwischen 22 und
32 mm zulässig. Zum Installieren eines AC-Kabels isolieren Sie zunächst wie unten dargestellt die
spannungsfreie Leitung und die Kabelenden ab. Folgen Sie dann den Schritten in Abbildung 6.7,
um den Anschluss zwischen Kabel und Bajonett herzustellen.
60 mm (erde 65 mm)
12 mm

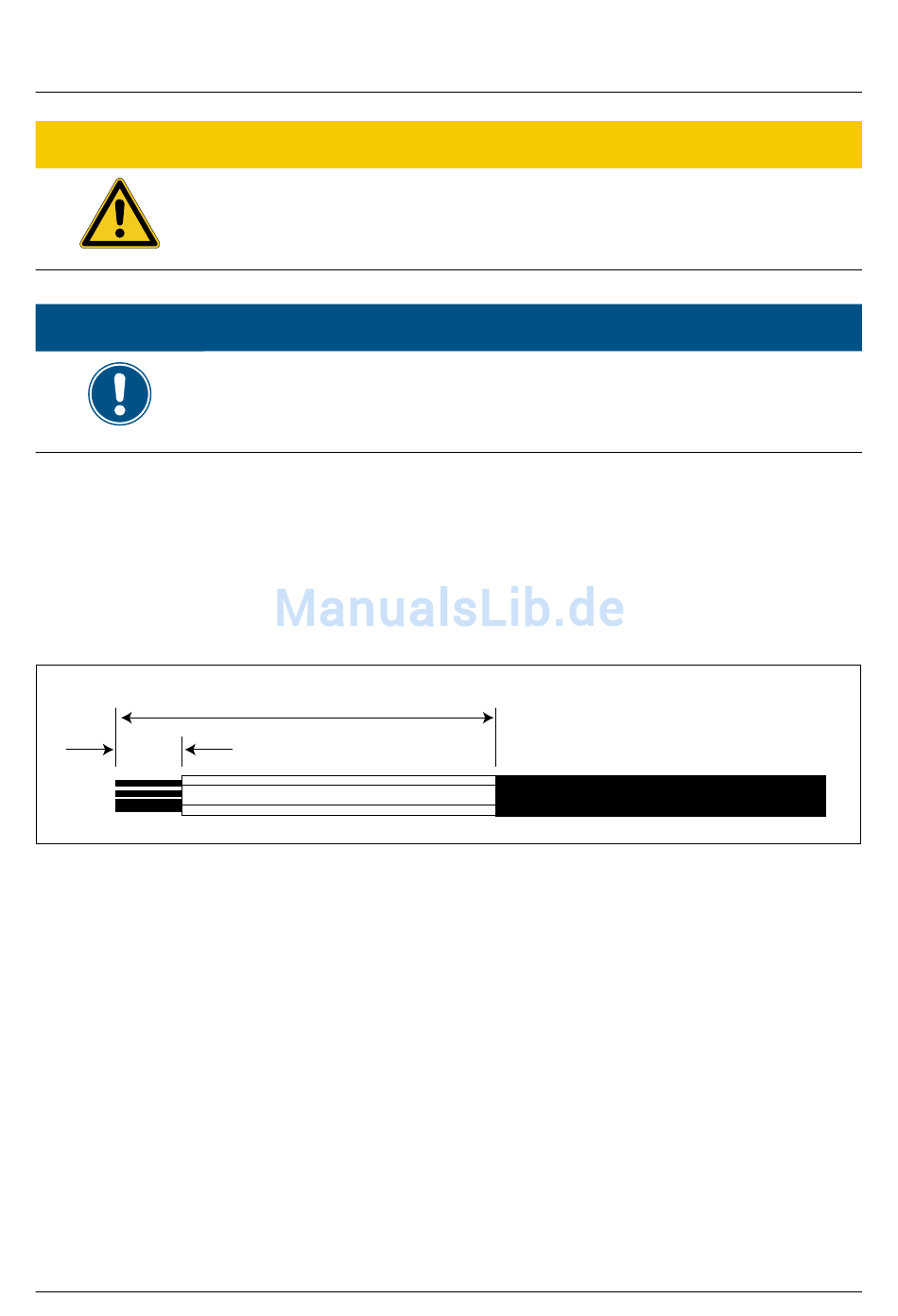

Abb. 6.6.: Anforderung zur Abisolierung des AC-Kabels von 30 TL
Der in Abbildung 6.7 gezeigte Amphenol PPC AC 24-Anschluss kann mit dem AC-Stecker des
Wechselrichters TL 30 verbunden werden. Wenn Sie den Anschluss geöffnet haben, achten Sie
auf die richtige Polarität, um eine ordnungsgemäße AC-Verkabelung herzustellen (dieses Produkt
ermöglicht eine positive wie eine negative Phasenfolge). Daher kann die Reihenfolge von L1 bis
L3 angepasst werden. N- und Erdungsanschlüsse müssen hergestellt werden.
52
es können Schäden an Maschinen und Geräten auftreten.
► Beachten Sie die Polanordnung des AC-Bajonettanschlusses. Eine
falsche Anordnung kann zur Zerstörung des Geräts führen. Das Poldia-
gramm in Abbildung 6.5 zeigt die Verbindungen im AC-Anschluss.
Stellen Sie sicher, dass die Leitung mit einer Zugentlastungsvorrichtung
ausgestattet ist. Bei Verwendung von Kabeln mit einem Durchmesser von
weniger als 13 mm (11 bis 13 mm Durchmesser erfordern eine Zugentla-
stung) muss das Kabel direkt hinter dem Anschluss entlastet werden.
