4.4.4 DC-Anschlüsse (DC-Eingänge)

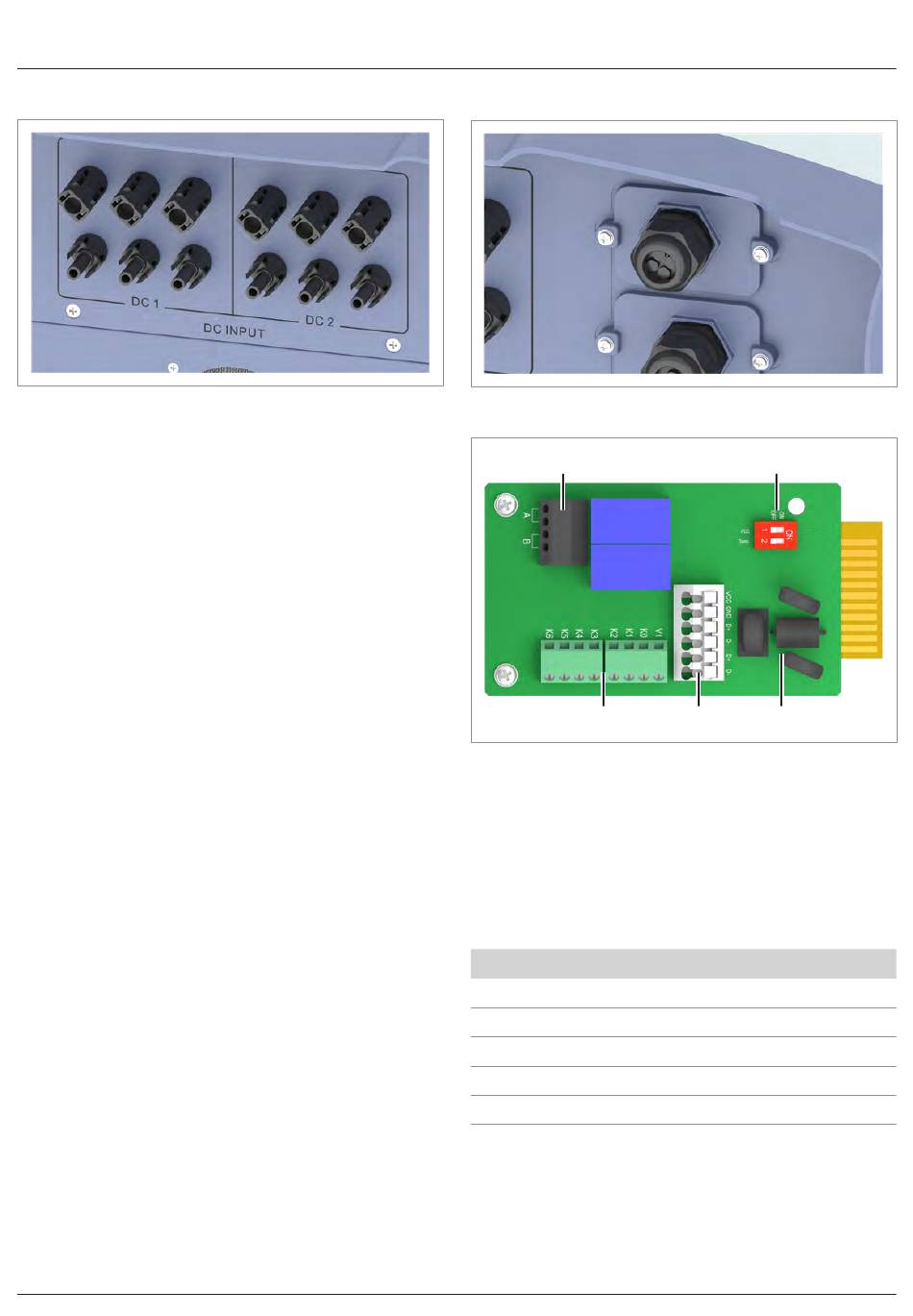

Abb. 4.5: Position der DC-Anschlüsse
An die DC-Anschlüsse werden die Solarmodule angeschlossen.
Benötigter Steckertyp:
● Multi-contact MC4 32.0017P0001-UR für DC+
● Multi-contact MC4 32.0016P0001-UR für DC–
6 Paar DC-Stecker sind im Lieferumfang enthalten.
Installations- und Betriebsanleitung für Wechselrichter RPI M30A EU V3 DE 2018-09-19

4.4.5 Kommunikationsanschluss 1

Abb. 4.6: Position des Kommunikationsanschlusses 1
1
3
Abb. 4.7: Komponenten der Kommunikationskarte
1 Potenzialfreie Kontakte (Klemmenblock)
2 DIP-Schalter für RS485-Abschlusswiderstand
3 Digitale Eingänge und Externe Abschaltung (Klemmen-
block)
4 RS485 und VCC (Klemmenblock)
5 Schutz gegen elektromagnetische Störungen (EMI)
Verfügbare Anschlüsse
Anschluss
2x RS485 (DATA+ und DATA–)
1x VCC (12 V, 0,5 A)
6x digitale Eingänge
2x potenzialfreie Kontakte
1x Externe Abschaltung (EPO)
4 Produktübersicht
Komponenten und Anschlüsse
2
4 5
Verbindungstyp
Klemmenblock
Klemmenblock
Klemmenblock
Klemmenblock
Klemmenblock
