* Beachten Sie die aktuellen Informationen zu Amphenol und AC-Anschlüssen
Tabelle 6.1.: Kabelquerschnitte und Drehmomente für AC-Anschlüsse
AC-Kabel können in 3 Phasen (L1, L2, L3), N und Erde getrennt werden. Die folgenden Erdungs-
konfigurationen sind zulässig. IT ist nicht zulässig. Im Anhang finden Sie weitere Erläuterungen zu
diesen Erdungssystemen.
Tn-S Tn-c
Ja Ja
Tabelle 6.2.: Zulässige Erdungssysteme
hInWeIS
TT wird nicht empfohlen. Stellen Sie sicher, dass die Spannung von N sehr
nahe an Erde ist (<20 V
6.2.2 Ac-Bajonettanschlüsse für 10 TL, 15 TL und 20 TL
AC-Bajonettanschlüsse sind für Kabelummantelungsdurchmesser zwischen 11 und 20 mm zuläs-
sig. Zum Installieren eines AC-Kabels isolieren Sie zunächst wie unten dargestellt die spannungs-
freie Leitung und die Kabelenden ab. Folgen Sie dann den Schritten in Abbildung 6.5, um den
Anschluss zwischen Kabel und Bajonett herzustellen.
52,5 mm (erde 57,5 mm)
10 mm

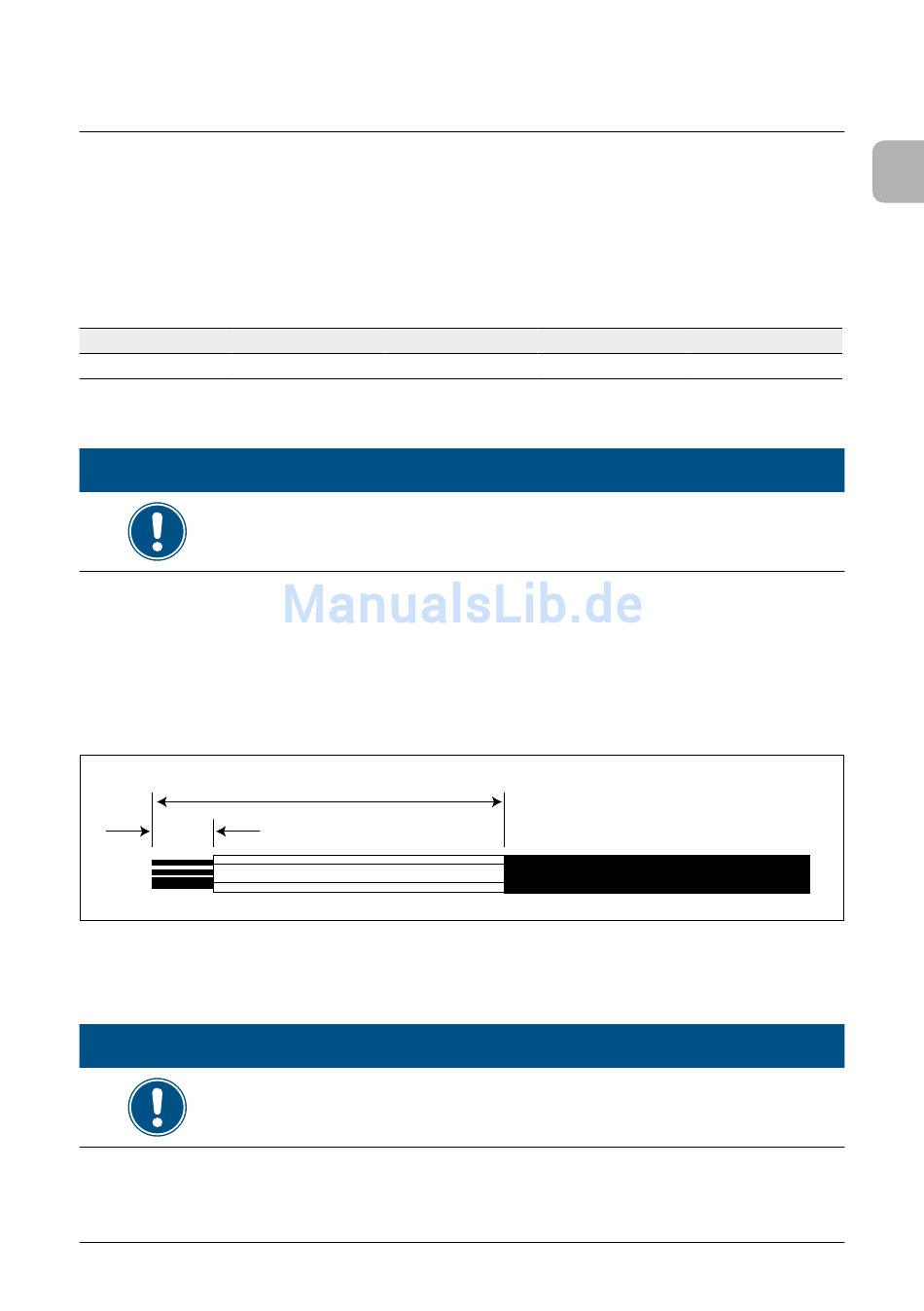

Abb. 6.3.: Anforderungen zur Abisolierung des AC-Kabels von 10 TL, 15 TL und 20 TL
hInWeIS
Bei Leitungen mit einem Kabelummantelungsdurchmesser von 16 bis
20 mm muss die Kabeleinfassung entsprechend angepasst werden.
Schneiden Sie dazu den inneren Teil des blauen Dichtungsring heraus.
Der in Abbildung 6.5 gezeigte Amphenol C-Anschluss kann mit dem AC-Stecker eines Wechsel-
richters vom Typ 10 TL, 15 TL oder 20 TL verbunden werden. Wenn Sie den Anschluss geöffnet
Verkabelung des Wechselrichters
Tn-c-S TT
Ja Ja
).
rms
IT
Nein
49
DE
