Bereich
Grund
Struktur
Fisch

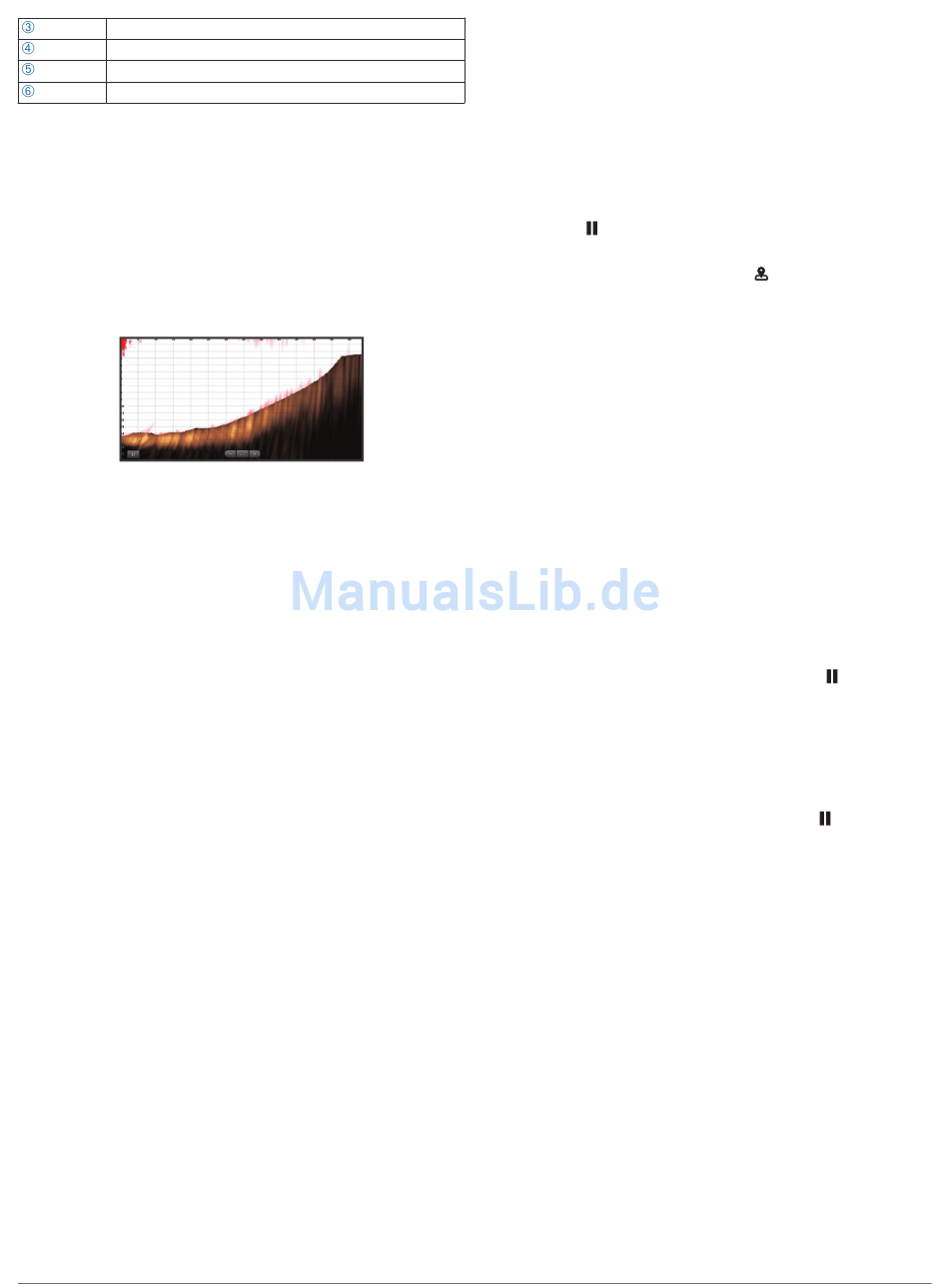

FrontVü Echolotansicht
Die Panoptix FrontVü Echolotansicht verbessert die
Aufmerksamkeit, da Hindernisse angezeigt werden, die sich
unter Wasser bis zu 91 Meter (300 Fuß) vor dem Schiff
befinden.
Die Fähigkeit, mit dem FrontVü Echolot effektiv Kollisionen zu
vermeiden, nimmt bei Geschwindigkeiten über 8 Knoten ab.
Zum Anzeigen der FrontVü Echolotansicht müssen Sie einen
kompatiblen Geber installieren und verbinden, z. B. einen PS21
Geber. Eventuell müssen Sie die Software des Gebers
aktualisieren.
Ändern der Echolotansicht
1
Wählen Sie auf einem Kombinationsbildschirm oder in einem
SmartMode Layout mit Echolot das Fenster aus, das
geändert werden soll.
2
Wählen Sie Menü > Echolottyp ändern.
3
Wählen Sie eine Echolotansicht.
Auswählen der Geberart
Bevor Sie die Geberart auswählen können, müssen Sie wissen,
welche Art von Geber Sie haben.
Dieser Kartenplotter ist mit dem Garmin ClearVü
mit einer Reihe von Zubehörgebern kompatibel, darunter
Garmin GT-Geber, die unter
Wenn Sie einen Geber verbinden, der nicht im Lieferumfang des
Kartenplotters enthalten war, müssen Sie möglicherweise die
Geberart einrichten, damit das Echolot ordnungsgemäß
funktioniert. Falls das Gerät Ihren Geber automatisch erkannt
hat, wird diese Option nicht angezeigt.
1
Wählen Sie in einer Echolotansicht die Option Menü >
Echoloteinstellungen > Installation > Geberart.
2
Wählen Sie eine Option:
• Wählen Sie für einen Dual-Beam-Geber mit 200/77 kHz
die Option Dual Beam (200/77 kHz).
• Wählen Sie für einen Zweifrequenzgeber mit 200/50 kHz
die Option Zweifrequenz (200/50 kHz).
• Wenn Sie eine andere Geberart haben, wählen Sie sie
aus der Liste aus.
Kalibrieren des Kompasses
Zum Kalibrieren des Kompasses muss der Geber am Schaft in
einem ausreichenden Abstand zum Elektro-Bootsmotor
installiert werden, um magnetische Störungen zu vermeiden.
Außerdem muss er sich im Wasser befinden. Die Kalibrierung
muss so gut sein, dass der interne Kompass aktiviert wird.
HINWEIS: Zum Verwenden des Kompasses müssen Sie den
Geber am Schaft montieren. Der Kompass funktioniert nicht,
wenn der Geber am Motor montiert wird.
HINWEIS: Die Kompasskalibrierung ist nur für Geber mit einem
internen Kompass verfügbar.
Sie können das Boot vor der Kalibrierung wenden, allerdings
müssen Sie das Boot während der Kalibrierung 1,5 Mal drehen.
Echolot
™
Geber sowie
www.garmin.com
verfügbar sind.
1
Wählen Sie auf einer Seite für ForwardVü oder LiveVü
Forward die Option Menü > Echoloteinstellungen >
Installation.
2
Wählen Sie bei Bedarf die Option AHRS verw..
3
Wählen Sie Kompasskalibrierung.
4
Folgen Sie den Anweisungen auf dem Display.
Erstellen von Wegpunkten im Echolot-
Bildschirm
1
Verschieben Sie in einer Echolotansicht die Seite, oder
wählen Sie .
2
Wählen Sie einen Favoriten.
3
Wählen Sie Neuer Wegpunkt bzw.
4
Bearbeiten Sie bei Bedarf die Wegpunktinformationen.
Messen von Distanzen auf dem Echolot-
Bildschirm
Sie können die Distanz zwischen zwei Punkten in der SideVü
Echolotansicht messen.
1
Wählen Sie in der SideVü Echolotansicht eine Position auf
der Seite aus.
2
Wählen Sie Distanz messen.
Auf der Seite wird an der ausgewählten Position eine
Reißzwecke angezeigt.
3
Wählen Sie eine andere Position.
Die Distanz und der Winkel zur Reißzwecke werden oben
links angegeben.
TIPP: Wählen Sie Distanz messen, um die Markierung
zurückzusetzen und die Messung von der aktuellen Position der
Reißzwecke durchzuführen.
Anhalten der Echolotanzeige
Wählen Sie in einer Echolotansicht die Option .
Anzeigen des Echolotverlaufs
Sie können die Echolotanzeige durchblättern, um vorherige
Echolotdaten anzuzeigen.
HINWEIS: Vorherige Echolotdaten werden nicht von allen
Gebern gespeichert.
1
Wählen Sie in einer Echolotansicht die Taste .
2
Verschieben Sie die Seite durch Ziehen.
Gemeinsame Echolotnutzung
Diese Funktion ist möglicherweise nicht bei allen
Kartenplottermodellen verfügbar.
Sie können die Echolotdaten von allen kompatiblen Quellen im
Garmin Marinenetzwerk anzeigen. Sie können Echolotdaten von
einem kompatiblen externen Echolotmodul anzeigen, z. B. von
einem GCV
Echolotmodul. Außerdem können Sie die
™
Echolotdaten von anderen Kartenplottern mit einem integrierten
Echolotmodul anzeigen.
Jeder Kartenplotter im Netzwerk kann Echolotdaten von
anderen kompatiblen Echolotmodulen und Gebern im Netzwerk
anzeigen. Dies ist unabhängig vom Standort der Kartenplotter
und Geber auf dem Schiff. Beispielsweise können Sie die
Echolotdaten eines Gebers mit Garmin ClearVü Funktion, der
hinten am Schiff montiert ist, mit dem GPSMAP 8417 anzeigen,
der vorne auf dem Schiff montiert ist.
Bei der gemeinsamen Nutzung von Echolotdaten werden die
Angaben einiger Echoloteinstellungen wie Bereich und
Verstärkung mit den Geräten im Netzwerk synchronisiert. Die
Angaben für andere Echoloteinstellungen wie Darstellung
werden nicht synchronisiert und sollten auf jedem einzelnen
.
23
