Garmin ECHOMAP ULTRA 100 Serie Installationsanweisungen

ECHOMAP
™
SERIE
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Halten Sie sich beim Einbau des Geräts an diese Anweisungen,
um die bestmögliche Leistung zu erzielen und eine
Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Erforderliches Werkzeug
• Bohrmaschine
• Bohrer
◦ Montage mit Haltebügel: Für die Montagefläche geeignete
Bohrer und Schrauben, Montagesatz
◦ Bündige Montage: Bohrer, 3,2 mm (
3
( / Zoll)
8
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (optional)
Hinweise zur Montage
Sie können das Gerät bündig im Armaturenbrett oder mithilfe
eines Haltebügels am Armaturenbrett montieren.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort muss eine unbehinderte Sicht auf den
Bildschirm des Geräts sowie Zugriff auf dessen Tasten
ermöglichen.
• Der Montageort muss stabil genug sein, um das Gerät und
die Halterung zu tragen.
• Die Kabel müssen lang genug sein, um die Komponenten
sowohl miteinander als auch mit der Stromversorgung zu
verbinden.
ULTRA 100/120
WARNUNG
ACHTUNG
HINWEIS
1
/ Zoll) und 9,5 mm
8
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.

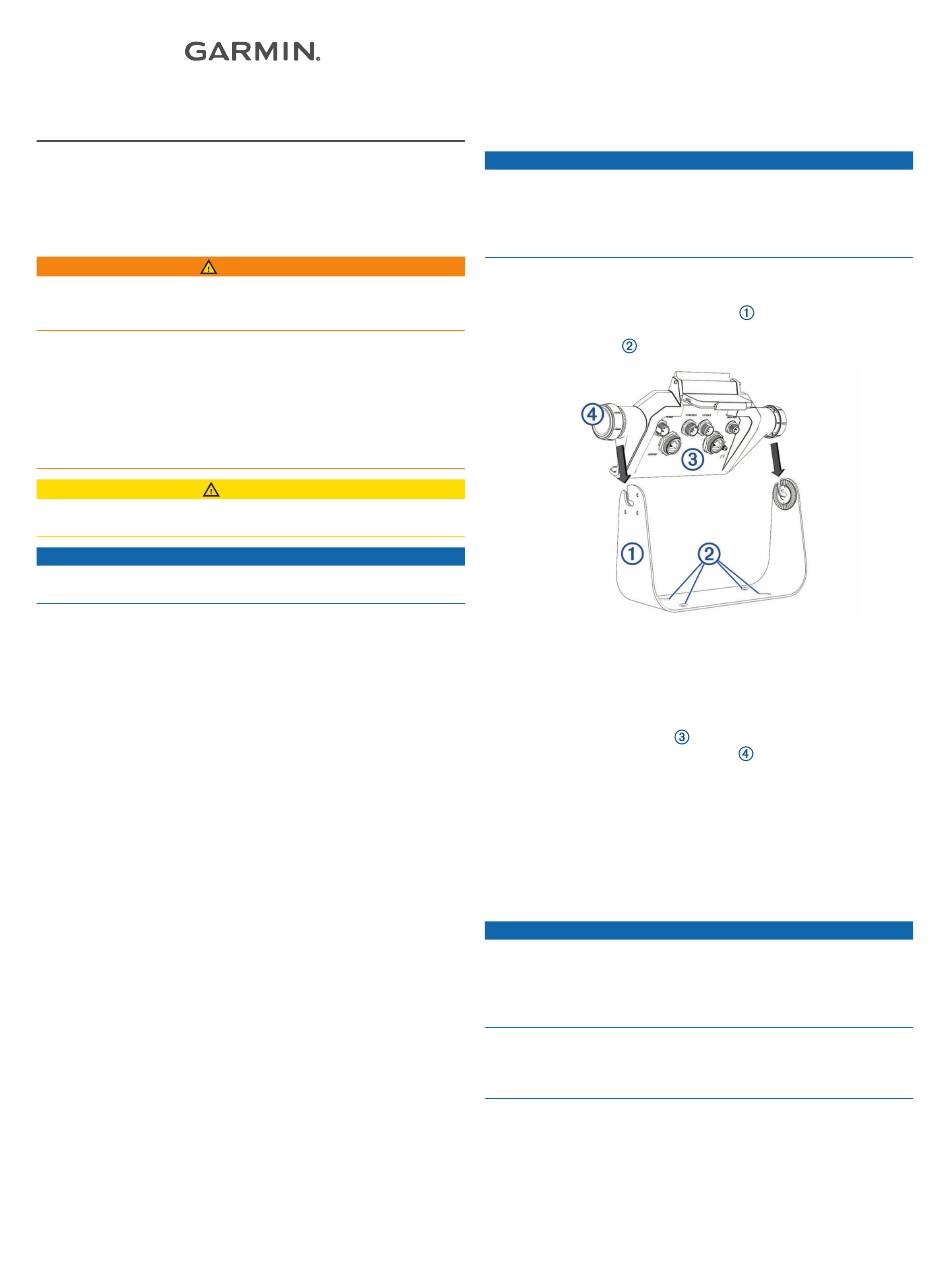

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
1
Wählen Sie die Befestigungsteile, die für die Montagefläche
und die Bügelhalterung geeignet sind.
2 Verwenden Sie die Bügelhalterung
kennzeichnen Sie die Positionen der Vorbohrungen durch die
Schraubenlöcher
3 Bringen Sie mit einem für die Befestigungsteile geeigneten
Bohrer die vier Vorbohrungen an.
4
Verwenden Sie die ausgewählten Befestigungsteile, um die
Bügelhalterung auf der Montagefläche zu befestigen.
.
®
5
Entfernen Sie die Schutzkappen von den Anschlüssen.
6
Setzen Sie die Halterung
ziehen Sie die Befestigungsknöpfe
7
Verbinden Sie alle erforderlichen Kabel mit der Halterung,
und drehen Sie die Sicherungsringe im Uhrzeigersinn, um die
Kabel an der Halterung zu sichern.
TIPP: Verhindern Sie Korrosion der Metallkontakte, indem
Sie die nicht verwendeten Anschlüsse mit den zugehörigen
Schutzkappen abdecken.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Wenn Sie ein Hebelwerkzeug aus Metall verwenden, z. B. einen
Schraubendreher, könnten der Klickrand und das Gerät
beschädigt werden. Verwenden Sie nach Möglichkeit ein
Hebelwerkzeug aus Kunststoff.
Sie können das Gerät im Armaturenbrett montieren. Verwenden
Sie dazu die Schablone für die bündige Montage und die
entsprechenden Befestigungsteile.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am Montageort.
HINWEIS
als Schablone, und
.
in die Bügelhalterung ein, und
fest.
HINWEIS
190-02536-02_0A
März 2019
