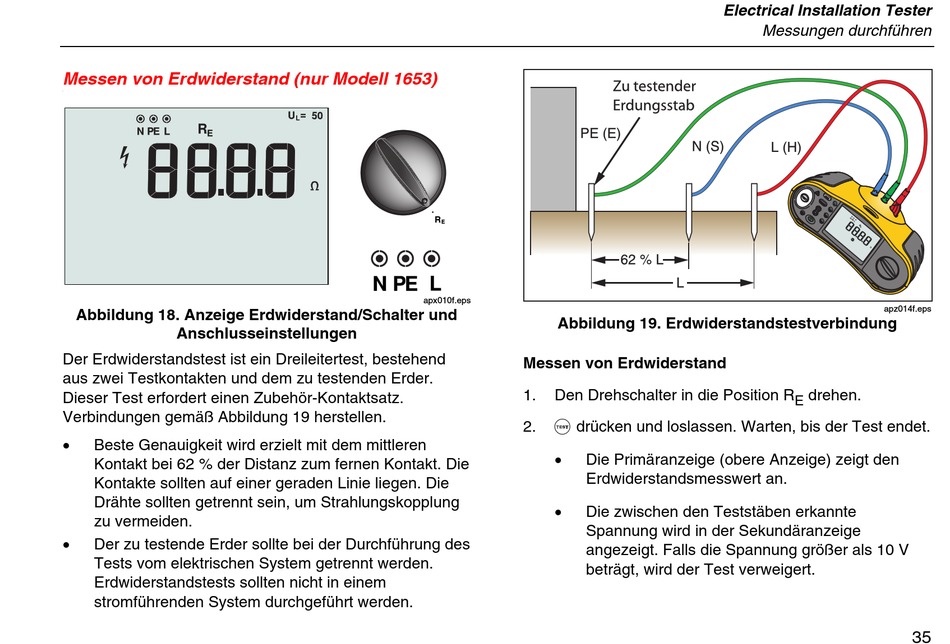

Messen von Erdwiderstand (nur Modell 1653)
.
Abbildung 18. Anzeige Erdwiderstand/Schalter und
Anschlusseinstellungen
Der Erdwiderstandstest ist ein Dreileitertest, bestehend
aus zwei Testkontakten und dem zu testenden Erder.
Dieser Test erfordert einen Zubehör-Kontaktsatz.
Verbindungen gemäß Abbildung 19 herstellen.
•
Beste Genauigkeit wird erzielt mit dem mittleren
Kontakt bei 62 % der Distanz zum fernen Kontakt. Die
Kontakte sollten auf einer geraden Linie liegen. Die
Drähte sollten getrennt sein, um Strahlungskopplung
zu vermeiden.
•
Der zu testende Erder sollte bei der Durchführung des
Tests vom elektrischen System getrennt werden.
Erdwiderstandstests sollten nicht in einem
stromführenden System durchgeführt werden.
R
E
apx010f.eps
Abbildung 19. Erdwiderstandstestverbindung
Messen von Erdwiderstand
1.
Den Drehschalter in die Position R
T drücken und loslassen. Warten, bis der Test endet.
2.
•
Die Primäranzeige (obere Anzeige) zeigt den
Erdwiderstandsmesswert an.
•
Die zwischen den Teststäben erkannte
Spannung wird in der Sekundäranzeige
angezeigt. Falls die Spannung größer als 10 V
beträgt, wird der Test verweigert.
Electrical Installation Tester
Messungen durchführen
apz014f.eps
drehen.
E
35
